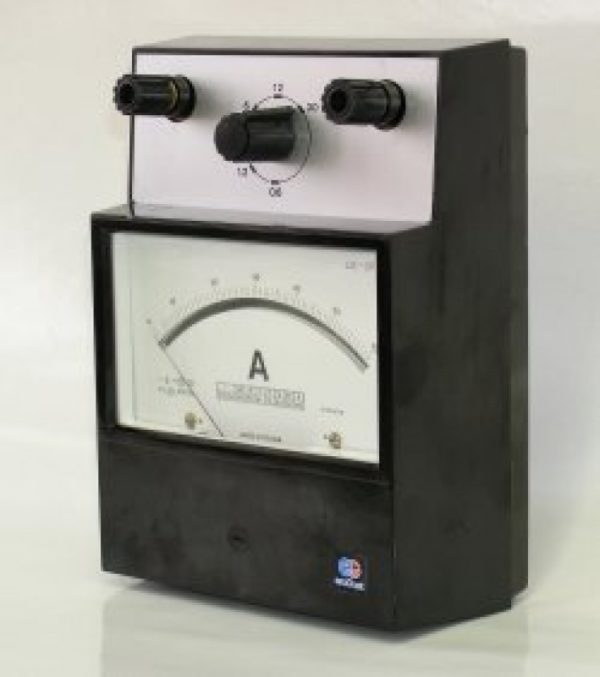

Amperomierz elektromagnetyczny analog lab. LE-3 (3?6A) klasa 0,5

Elektromagnetyczny miernik typu LE-3

Elektromagnetyczny miernik typu LE-3 służy do pomiarów podstawowych wielkości elektrycznych. W sposób definicyjny realizuje pomiar wartości skutecznej.

Mierniki te są powszechnie używane w laboratoriach przemysłowych i naukowych, pracowniach dydaktycznych, stacjach prób oraz wszędzie tam, gdzie wymagana jest duża dokładność pomiarów.

Podstawowe informacje:

  • Mierniki LE-3 są oferowane jako bezpośrednie amperomierze i wielozakresowe woltomierze do pomiarów prądów i napięć stałych oraz skutecznych wartości prądów i napięć przemiennych i zmiennych o częstotliwości od 15 do 500 Hz.
  • Bezpośrednia metoda pomiarowa umożliwia dokładny pomiar wartości skutecznej napięć i prądów silnie odkształconych z dużym współczynnikiem szczytu, np. w obwodach sterowanych tyrystorami.
  • We wszystkich wykonaniach zmiana zakresów pomiarowych dokonywana jest przełącznikiem obrotowym.
  • Specjalna budowa ustroju pomiarowego zapewnia równomierność podziałki praktycznie w całym zakresie pomiarowym.
  • Organ ruchomy zawieszony jest na taśmach z naciągiem. Uzyskano przez to mały pobór mocy przyrządu oraz zwiększenie odporności na zewnętrzne drgania, wstrząsy i wibracje.
  • Ustrój pomiarowy został podwójnie ekranowany, dzięki czemu wszystkie przyrządy są skutecznie chronione przed wpływem zewnętrznych pól magnetycznych na wyniki pomiarów.
  • Mierniki LE-3 są proste w obsłudze i niezawodne w działaniu.

Dane techniczne

  • Klasa:
0,5 dla prądów i napięć przemiennych;
1    dla prądów i napięć stałych;
  • Długość podziałki:
110 mm;
  • Napięcie probiercze izolacji:
2 kV.
  • Wymiary gabarytowe (sz.x dł.x wys.):
155 x 210 x 85 mm;
  • Masa ok.:
LE-3:     1200 g.

Amperomierze:

Typ Ilość zakresów Znamionowe wartości
zakresów pomiarowych
Rezystancja
wewnętrzna
LE-3 2 75 - 150 mA
300 - 600 mA
750 – 1500 mA
3 – 6 A
19 - 4,8 Ω
1,2 - 0,3 Ω
240 – 60 mΩ
26 – 8 mΩ


Istnieje możliwość wykonania mierników LE-3 o innych, uzgodnionych zakresach pomiarowych, np.:

  • 2,5 – 5 A   [2 zakresy];
  • 5 A           [1 zakres].



  • Pomiary prądów stałych i przemiennych o częstotliwości - LE-3
15...50...500  Hz;

Woltomierze:


Typ Ilość zakresów Znamionowe wartości zakresów
pomiarowych
Pobór prądu
LE- 3 4 7,5 - 15 V
 30  - 60 V
 100 - 50 mA
   50 - 50 mA
LE-3 4 75 – 150 V
300 – 600 V
10 – 5 mA
5 – 5 mA



  • pomiary napięć stałych i przemiennych o częstotliwości - LE-3:
15...50...500  Hz;

Warunki eksploatacji:

Temperatura otoczenia: 13...23...33ºC;
Wilgotność względna powietrza: 25...45...75...85 %;
Położenie pracy miernika:  poziome.

Wyposażenie standardowe:

  • Miernik LE-3;
  •  Karta gwarancyjna;
  • Instrukcja obsługi.

Wyposażenie dodatkowe:

  • Świadectwo sprawdzenia.
