MI 2892 AD PowerMaster + komplet cęgów giętkich

PDF	Karta katalogowa

20 293,77 zł (16 499,00 zł netto)

Dodaj do zapytania

Najniższa cena w ciągu 30 dni: 16 499,00 zł netto

Kategorie: Analizatory jakości energii Metrel

Produkt: Metrel - MI 2892 AD PowerMaster Analizator jakości energii klasy A z cęgami

Metrel MI 2892 Power Master jest poręcznym trójfazowym analizatorem jakości energii wyposażonym w duży i czytelny kolorowy ekran, który pozwala użytkownikom na wykrywanie wyższych harmonicznych, podgląd wykresów wskazowych i anomalii w przebiegach sinusoidalnych w instalacji zaraz po podłączeniu. Przyrząd pozwala na zarówno długoterminową rejestrację jak i wykrywanie i usuwanie problemów w jakości energii i jedno- i trójfazowych systemach elektroenergetycznych. Zaawansowany pakiet oprogramowania PowerView3 pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt z karty microSD i automatyczną generację raportów.

Funkcje pomiarowe

Napięcie: TRMS, wartości maksymalne, współczynnik szczytu (5 kanałów)
Prąd: RMS, wartości maksymalne, współczynnik szczytu (4 kanały)
Moc (czynna, bierna, pozorna)
Pomiar mocy w pełni zgodny z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, niesymetria obciążeń)
Niesymetria, pomiar migotania (flicker)
Analiza wyższych harmonicznych i interharmonicznych do 50-tej, pomiar THD
Energia (czynna, bierna, generowana, pobierana)
Wykrywanie i rejestracja zdarzeń napięciowych (zapady, wzrosty, wyłączenia, przerwy)
Rejestracja i monitorowanie prądów rozruchowych
Wyświetlanie przebiegów/prądów rozruchowych, migawka i rejestracja
Rejestracja stanów nieustalonych
Analiza jakości energii zgodnie z normą PN-EN 50160
Rejestracja do 7 nastawialnych alarmów
Pomiar temperatury
Współczynnik mocy cos φ
Współpraca z miernikami MI 3108/MI 3109 EurotestPV pozwala na pełną analizę trójfazowych instalacji fotowoltaicznych

Cechy użytkowe

5 wejść napięciowych o szerokim zakresie pomiarowym 0 ... 1000 Vrms (KAT III / 1000 V)
4 wejścia prądowe ze wsparciem automatycznego wykrywania cęgów pomiarowych i wyboru zakresów z poziomu przyrządu
Automatyczne wykrywanie cęgów typu “Smart Clamp”, prosty wybór zakresów
Częstotliwości próbkowania przy rejestracji stanów nieustalonych > 50 kHz
Zgodności z klasą A normy IEC 61000-4-30
Kompletna analiza jakości energii zgodnie z normą EN 50160 włącznie z sygnalizacją i interharmonicznymi
Wsparcie kart microSD (karta 8-GB dostarczana wraz z przyrządem) do 32GB
Wejścia oznaczone kolorami oraz etykiety złącz dla danego regionu
Intuicyjne menu główne oraz duże ikony sprawiają, że przyrząd jest prosty w nawigowaniu i konfiguracji
Rozbudowane oprogramowanie PC PowerView3 pozwala na pobieranie, podgląd, analizę zarejestrowanych danych oraz generowanie raportów
Cęgi elastyczne (bez konieczności zewnętrznego zasilania) dostarczane są w zestawie standardowym
Zdalna komunikacja przez Ethernet (Opcjonalna synchronizacja czasu przez GPS)

Zastosowanie

Ocena i eliminowanie problemów jakości energii w sieciach niskiego i średniego napięcia
Ocena działania urządzeń do korekcji współczynnika mocy
Analiza długoterminowa
Planowanie konserwacji
Weryfikacja możliwości elektrycznych systemu przed instalacją nowych obciążeń

Funkcjonalność
PN-EN 61000-4-30, Klasa A
PN-EN 61557-12
PN-EN 61000-4-7, Klasa I
PN-EN 61000-4-15
PN-EN 50160
IEEE 1448
IEEE 1459

Kompatybilność elektromagnetyczna
PN-EN 61326

Bezpieczeństwo
PN-EN 61010-1

Wejścia napięciowe	AC/DC
Liczba wejść	5
Znamionowy zakres napięcia (L – N)	Fazowe (L-N): 50 ÷ 1000 VRMS Międzyfazowe (L-L): 50 ÷ 1730 VRMS
Zakres pomiarowy	10% ÷ 150% wartości napięcia znamionowego
Dokładność	IEC 61000-4-30 Klasa A, ±0.1% napięcia znamionowego
Częstotliwość próbkowania	5120 próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością zasilania
Zakres częstotliwości zasilania	40 ÷ 70 Hz ±10 mHz

Wejścia prądowe	AC/DC
Liczba wejść	4
Zakres pomiarowy (A1227 cęgi elastyczne)	3 ÷ 6000 A RMS ±1.5% w.m.
Zakres pomiarowy (A1281 cęgi kleszczowe)	50 m ÷ 1200 A RMS ±0.5% w.m.

Funkcje	Zakres pomiarowy	Dokładność
Moc (P, Q, S, cos φ, PF…)	Zależne od napięcia i wybranych cęgów	IEC 61557-12 Klasa 1
Energia	Zależne od napięcia i wybranych cęgów	Czynna.: IEC 62053-21 Klasa 1 Bierna. IEC 62053-23 Klasa 2
Harmoniczne (DC ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC 61000-4-7 Klasa 1
Interharmoniczne (1 ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC 61000-4-7 Klasa 1
Migotanie (flicker)	0.2 ÷ 10	IEC 61000-4-15 Klasa F3
Sygnalizacja zasilania	0 ÷ 15% napięcia znamionowego	IEC 61000-4-30 Klasa A
Niesymetria	Napięcie: 0 ÷ 5% Prąd: 0 ÷ 17%
Temperatura	-10 ÷ 85 °C	±0.5 °C
Zapady, wzrosty	10 ÷ 150% napięcia znamionowego	±0.2 % napięcia nominalnego ±1 cykl
Przerwy	0 ÷ 10% napięcia znamionowego	±1 cykl

Rejestracja

Pamięć	8GB microSD, obsługa do 32GB
Rejestrator ogólny
Częstotliwość zapisu	1s … 1h > 1000 (napięć, prądów, harmonicznych, mocy…)
Rejestrowane sygnały	Min., maks. i średnie w danym okresie - Zdarzenia napięciowe - Alarmy
Czas trwania	> 1 rok (zależnie od pojemności karty SD)
Rejestrator przebiegów
Czas trwania	Do 20 sek. przebiegu napięcia lub prądu
Wyzwalanie	Ręczny, zdarzenie napięciowe, alarm, poziom napięcia lub prądu (rozruch)
Rejestrator stanów nieustalonych
Próbkowanie	> 50k próbek/sek.
Czas trwania	Do 50 cykli przebiegu rozruchowego napięcia i prądu
Wyzwalanie	Ręczny, obwiednia napięcia, poziom

Dane ogólne

Wyświetlacz	4.3 cala, kolorowy TFT (480 x 272)
Komunikacja	USB, Ethernet, RS-232
Synchronizacja czasu	Odbiornik GPS (A 1355)
Zasilanie	110 ÷ 240 Vac lub 6 x akumulatorki NiMh , rozmiar AA
Kategoria przepięciowa	CAT IV / 600 V lub CAT III / 1000 V
Masa	1 kg

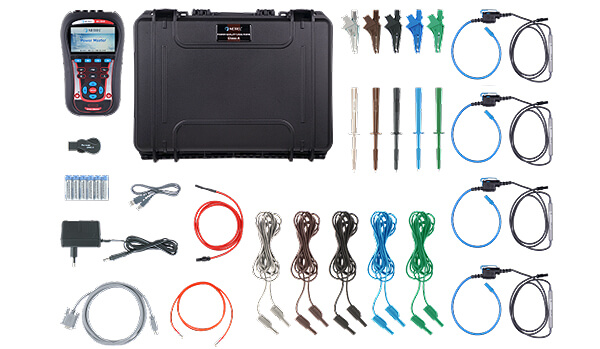

Zestaw standardowy Metrel MI 2892 AD (Z CĘGAMI)

Przyrząd PowerMaster
1-fazowe elastyczne cęgi prądowe 3000/300/30A (A 1502), 4 sztuki
Sonda pomiarowa (brązowa, czarna, szara, zielona, niebieska), 5 sztuk
Krokodylek (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
Przewody napięciowe (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
Sonda temperatury
Karta microSD 8GB
Czytnik kart microSD
Oprogramowanie PC PowerView3
Przewód RS232, USB i Ethernet
Zasilacz
Akumulatorki 1.2 V NiMH, 6 sztuk
Profesjonalna, wodoszczelna walizka transportowa
Instrukcja obsługi
Świadectwo wzorcowania

	A 1501 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 25 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1502 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 48 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1503 1-fazowe elastyczne cęgi prądowe 6000/600/60A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 90 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1391 Cęgi prądowe AC/DC	Cęgi prądowe AC + DC 40/300A / 1 V o rozwarciu szczęk 25 mm do pomiarów mocy. Wymagają przewodu A 1039. Czas działania na bateriach alkalicznych wynosi 66 godzin.
	A 1033 Cęgi prądowe 1000A /1V	Wysoce dokładne cęgi prądowe 1000 A / 1 V o rozwarciu szczęk do 52 mm i przewodzie 1.5 m do pomiarów mocy analizatorami jakości energii.
	A 1281 Cęgi prądowe 0,5/5/100/1000A /1V	4-zakresowe cęgi prądowe do pomiaru prądu zmiennego w instalacjach niskiego i średniego napięcia. Cęgi są automatycznie rozpoznawane przez przyrząd. Nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1069 Mini cęgi prądowe 100A/1V	Mini cęgi prądowe 100 A / 1 V o rozwarciu szczęk do 15 mm do pomiarów mocy. Wymagany przewód A1039.
	A 1039 Przewód połączeniowy do cęgów	Przewód do podłączenia cęgów prądowych A 1069 i A 1122 do analizatorów jakości energii firmy Metrel.
	A 1227 1-fazowe cęgi elastyczne 3000/300/30A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi są automatycznie rozpoznawane przez przyrząd. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1446 1-fazowe cęgi elastyczne 6000/600/60A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1037 Przetwornik prądu 5A/1V	Przetwornik trójfazowy do pomiaru mocy w instalacjach o wyjściowym prądzie z przekładników prądowych 5 A.
	A 1354 Sonda temperatury	Sonda temperatury, która może zostać wykorzystana do pomiaru i rejestrowania trendu temperatury na mierzonych obiektach takich jak kondensatory, silniki, transformatory itp.
	A 1479 Zasilacz szerokozakresowy	Zasilacz szerokozakresowy A 1479 (Uznam: 85V ÷ 650 Vac / 920 Vdc) pozwala na zasilanie przyrządu bezpośrednio z mierzonego obwodu. Do stosowania w przypadku, gdy na badanym obiekcie brak jest dostępu do standardowy gniazd zasilających.
	A 1500 Twarda, wodoszczelna walizka	Profesjonalna walizka A 1500 wykonana z tworzywa sztucznego o wysokiej wytrzymałości. Wyposażona w automatyczny zawór wyrównywania ciśnienia pozwalający na łatwe otwarcie walizki po zmianie wysokości lub temperatury. Wytrzymała, lekka, w pełni wodoszczelna walizka oferująca ponadprzeciętną ochronę analizatorów jakości energii.
	A 1565 Wodoszczelna walizka	Przenośna, wodoszczelna walizka A 1565, posiadająca stopień ochrony IP 65 do zewnętrznych zastosowań dla analizatorów jakości energii. Stworzona z myślą o bezpieczeństwie dzięki zamkowi pozwala na zastosowanie szeregu dodatkowych akcesoriów takich jak: zasilacz A 1479, router 3G/WiFi czy odbiornik GPS. Walizka posiada standardowe przewody napięciowe do wszystkich gniazd oraz cztery adaptery prądowe do podłączenia cęgów prądowych.
	A 1355 Odbiornik GPS	Odbiornik GPS do synchonizacji czasu gwarantuje, że czas systemowy analizatorów jakości energii Metrel zsynchronizowany jest zgodnie z normą PN-EN 61000-4-30. Rozwiązanie to niezbędne, aby zapewnić, że przyrządy zarejestrują te same dane przy podłączeniu do tego samego sygnału.
	A 1198 Sonda magnetyczna	Sonda pomiarowa z magnetyczną końcówką zapewnia pewny styk z metalową powierzchnią podczas pomiaru.
	A 1014 Sonda pomiarowa, czarna	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1015 Sonda pomiarowa, niebieska	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1062 Sonda pomiarowa, zielona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1016 Sonda pomiarowa, czerwona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1013 Krokodylek, czarny	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1310 Krokodylek, niebieski	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1064 Krokodylek, czerwony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1309 Krokodylek, zielony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	S 2014 Adapter bezpiecznikowy, 3 szt.	Adapter bezpiecznikowy chroni przyrząd oraz użytkownika przed przeciążeniami i wyładowaniami.
	S 2015 Bezpieczne chwytaki napięciowe, 4 szt.	Bezpieczne chwytaki napięciowe zapewniają pewny styk przy podłączaniu urządzenia do szyn prądowych i innych dużych płaskich powierzchni.
	A 1458 Czytnik kart pamięci microSD	Czytnik kart pamięci microSD do przenoszenia danych zarejestrowanych przez przyrząd do komputera.
	S 2072 Pamięć USB (do tworzenia kopii zapasowej danych)	Pendrive USB pozwala na tworzenie kopii zapasowej danych na nośniku USB. Jest to praktyczne rozwiązanie w zakresie wykonywania kopii zapasowej ponieważ pozwala na pobieranie danych bezpośrednio w miejscu wykonywania pomiarów.
	A 1020 Mała torba transportowa	Mała, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1006 Torba transportowa	Duża, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1160 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 8 akumulatorków AA. Dostarczana w zestawie z 6 szt. akumulatorków NiMH, typu AA.
	A 1169 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 12 akumulatorków, typu AA, 6 typu C lub D, oraz 4 szt. 9 V akumulatorków.
	A 1753	Router Wi-Fi / 4G RUT240
	A 1717 Cęgi prądowe AC/DC	Cęgi prądowe AC/DC 100A/1000A/1V
	A 1636 Cęgi prądowe DC/AC	Cęgi prądowe DC/AC 2000A
	A 1588 Wielozakresowe cęgi pomiarowe	Wielozakresowe cęgi pomiarowe (0,5A/5A/50A)
