Analizator jakości energii PQA824

Analizator jakości energii PQA824

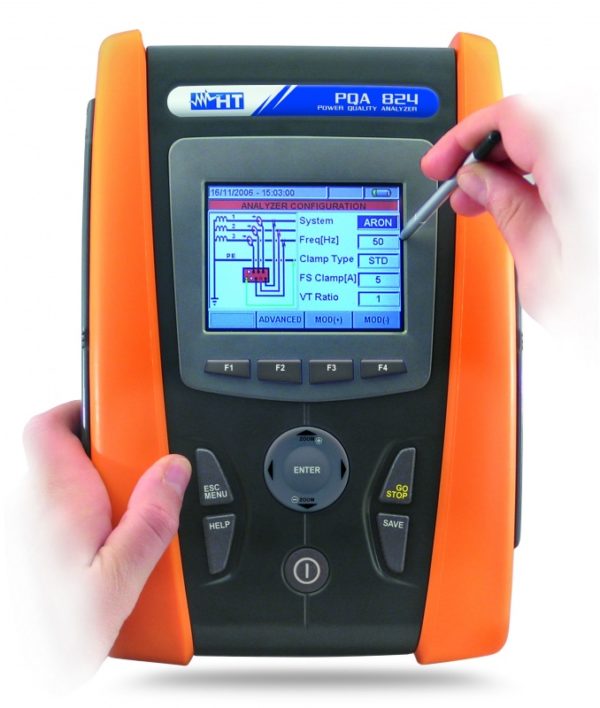

Łatwy system konfiguracji

  • 4-przewody, 3-przewody, jednofazowy ARON
  • Cęgi prądowe lub przystawki typu flex
  • System częstotliwości
  • Współpraca z przekładnikami napięciowymi (TV)

Analiza jakości energii zgodnie z normą EN50160

Wyświetlanie w postaci graficznej lub tabularycznej

Pomiar w czasie rzeczywistym

  • Przebiegi prądu i napięcia
  • Wektor fazowy
  • Moc/energia czynna, bierna i pozorna
  • Współczynnik mocy i Cosphi
  • Harmoniczne prądu i napięcia (do 49-tej)
  • THD%
  • Zmiany napięcia
  • Flicker

Zużycie energii

  • Całkowite zużycie energii czynnej podczas rejestracji
  • Wartość szczytowa mocy czynnej
  • Data i czas zapisanej mocy szczytowej
  • Data rozpoczęcia i zakończenia rejestracji
  • Czas rejestracji
  • Wyświetlanie zarejestrowanej mocy

Rejestracja parametrów

  • skoki i spadki napięć
  • Vrms / Irms oraz Moc / Energia
  • Harmoniczne i THD%
  • Cosphi i współczynnik mocy
  • Częstotliwość
  • Asymetria
  • Flicker
  • Prądy rozruchowe
  • Stany nieustalone 5us

Pomiary Flicker-ów

  • Pst = Nasilenie migotania oblicza się w odstępie 10 minut

  • Plt = Fliker długoterminowy obliczony z 12 sekwencji Pst w odstępie dwóch godzin

Prąd rozruchowy

Analizator jakości energii HT PQA824 jest w stanie wykonać pomiary i rejestrację prądów rozruchowych z minimalną rozdzielczością 10ms. Wyniki zarejestrowane są w postaci graficznej i numerycznej

  • 1000 zdarzeń
  • Fazy L1, L2, L3 w której nastąpiło zdarzenie
  • Data / Czas kiedy nastąpiło zdarzenie
  • Wartość max prądu

Stany nieustalone

Model PQA824 z dużą częstotliwością próbkowania pozwala na rejestrację stanów nieustalonych z rozdzielczością 5us (200kHz) i zapisać je w raporcie

  • Liczba stanów nieustalonych
  • Oznaczenie czasowe stanu nieustalonego
  • Skok/Spadek
  • Prędkość zjawiska



Funkcje pomiarowe
  • Pomiar napięcia TRMS  (5 kanałów)
  • Pomiar prądu TRMS fazowegi i na przewodzie neutralnym (4 kanały)
  • Pomiar mocy czynnej, biernej i pozornej
  • Pomiar energii czynnej, biernej i pozornej
  • Pomiar współczynnika mocy
  • Pomiar częstotliwości
  • Rejestracja max 251 wybranych parametrów w tym samym czasie
  • Czas uśredniania wybierany w zakresie od 1s do 60min
  • Analiza harmonicznych prądu i napięcia (do 49-tej)
  • Zmiany napięcia (spadki i skoki) z rozdzielczością 10ms
  • Wyświetlanie wyników (przebiegów) w postaci graficznej i numerycznej
  • Histogram wizualizacji analizy harmonicznych
  • Wykres wektorowy prądów i napięć
  • Analiza flikerów (Pst, Plt) w nawiązaniu do normy EN50160
  • NIestabilność napięcia zgodnie z nromą EN50160
  • Pomiar prądów rozruchowych
  • Stany nieustalone napięcia z rozdzielczością 5µs
  • Możliwość własnej konfiguracji trybu rejestracji
  • Wyświetlacz TFT z kolorowym wyświetlaczem dotykowym
  • 15Mbytes wewnętrznej pamięci do rejestracji wyników pomiarowych
  • Możliwość podłaczenia zewnętrznej pamięci poprzez USB
  • Interfejs USB do komputera PC
  • Oprogramownie do analizay wyników pomiarowych -
  • Ładowarka + zestaw akumulatorów
  • Pomoc wybierana z poziomu miernika
  • Wirtualna klawiatura na wyświetlaczu
