Analizator mocy Norma 4000/5000

Analizator mocy Norma 4000/5000

Seria Norma kompaktowych analizatorów mocy koncernu Fluke jest efektem zastosowania najnowszych technologii pomiarowych, które z powodzeniem były prowadzone w badaniach nad silnikami, transformatorami, urządzeniami zasilającymi, samochodowymi i oświetleniowymi a także falownikami.

To opatentowana architektura szerokopasmowa zastosowana w tych przyrządach zapewnia tak dużą dokładność pomiarów.

Wykonywane pomiary:

  • pomiar natężenia prądu jedno- i trójfazowego
  • pomiar napięcia prądu jedno- i trójfazowego
  • analiza harmonicznych
  • analiza szybkiej transformaty Fouriera (FFT)
  • obliczanie mocy
    i nie tylko...

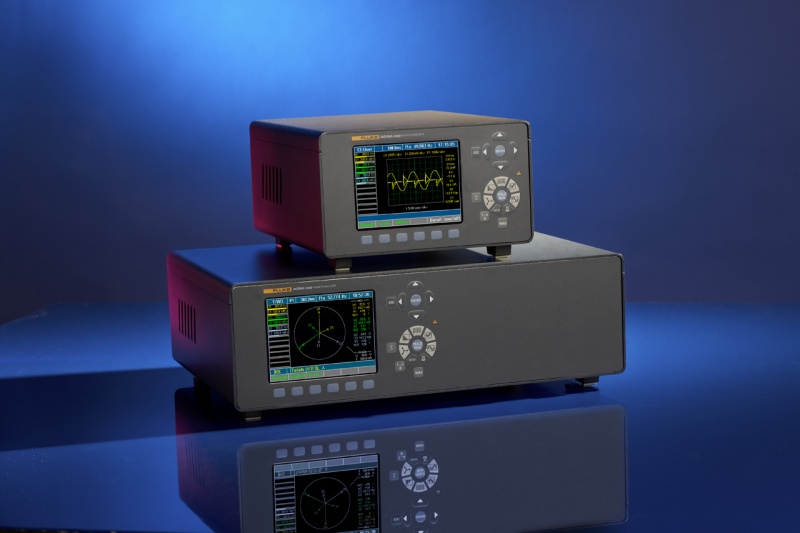

W tej serii Fluke udostępnia 2 niezawodne analizatory do pracy w terenie i stacjonarnie:

  • trójfazowy analizator mocy Fluke Norma 4000
  • sześciofazowy analizator mocy Fluke Norma 5000

Urządzenie sprawdzi się w różnych warunkach pomiarowych:

  • w terenie
  • na stołach pomiarowych

Zastosowanie

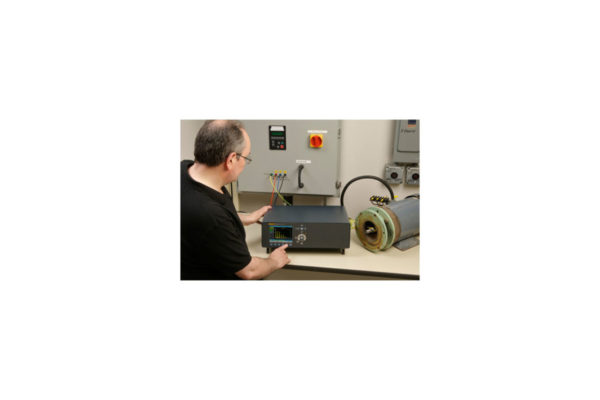

  • Silniki elektryczne i układy napędowe sterowane falownikami – Falownik generuje straty podczas przełączania. Szczegółowa analiza spektrum i możliwości dynamicznego obliczania momentu obrotowego analizatora pozwala je dokładnie zmierzyć. Urządzenie pozwala też wyliczyć przejściowy moment obrotowy i - przy wyższych częstotliwościach - harmoniczne.
  • Układy napędowe sterowane falownikami – Analizowane są jednocześnie wszystkie parametry mocy - elektryczne i mechaniczne, a wyniki zapisywane są w tym samym oknie - dzięki temu łatwo jest analizować wpływ każdego z czynników na układ
  • Układy oświetleniowe – Korzystanie z boczników to specjalna technika, którą stosuje analizator. Umożliwia ona pomiary nawet przy bardzo dużych częstotliwościach w układach oświetleniowych. Duża szerokość pasma, aż do 10 MHz i wysoka częstotliwość próbkowania do 1 MHz zapewniają dokładną analizę sygnału na wyjściach układów stabilizacyjno-zapłonowych. Jednoczesny pomiar mocy na wejściu i wyjściu zapewnia natychmiastowe obliczanie strat układów stabilizacyjno-zapłonowych.
  • Transformatory – Sześć faz na raz - takie możliwości pomiarowe mają analizatory z tej serii.  Można więc bardzo dokładnie ocenić nimi sprawność i stratę dużych transformatorów mocy, nawet przy bardzo niskim współczynniku mocy. Możliwe jest też przeprowadzanie jednoczesnych pomiarów rezystancji na wielu fazach cewek transformatora.
  • Napędy – Jednoczesny pomiar na wejściu elektrycznym i wyjściu mechanicznym zapewnia uzyskanie kompletnych danych o sprawności i stratach pojedynczych podzespołów oraz całego układu napędowego.

Trójfazowy analizator mocy Fluke Norma 4000 - w atrakcyjnej cenie, bardzo łatwy w obsłudze, świetnie sprawdzi się w terenie.
Specyfikacja techniczna: od 1 do 3 fazy mocy, kolorowy wyświetlacz 5,7” / 144 mm, analiza harmonicznych, tryb oscyloskopu, wektorowe wyświetlanie wykresów, funkcja rejestratora, oprogramowanie Fluke NormaView do komputerów PC i rozszerzalna pamięć danych RAM 4 MB.

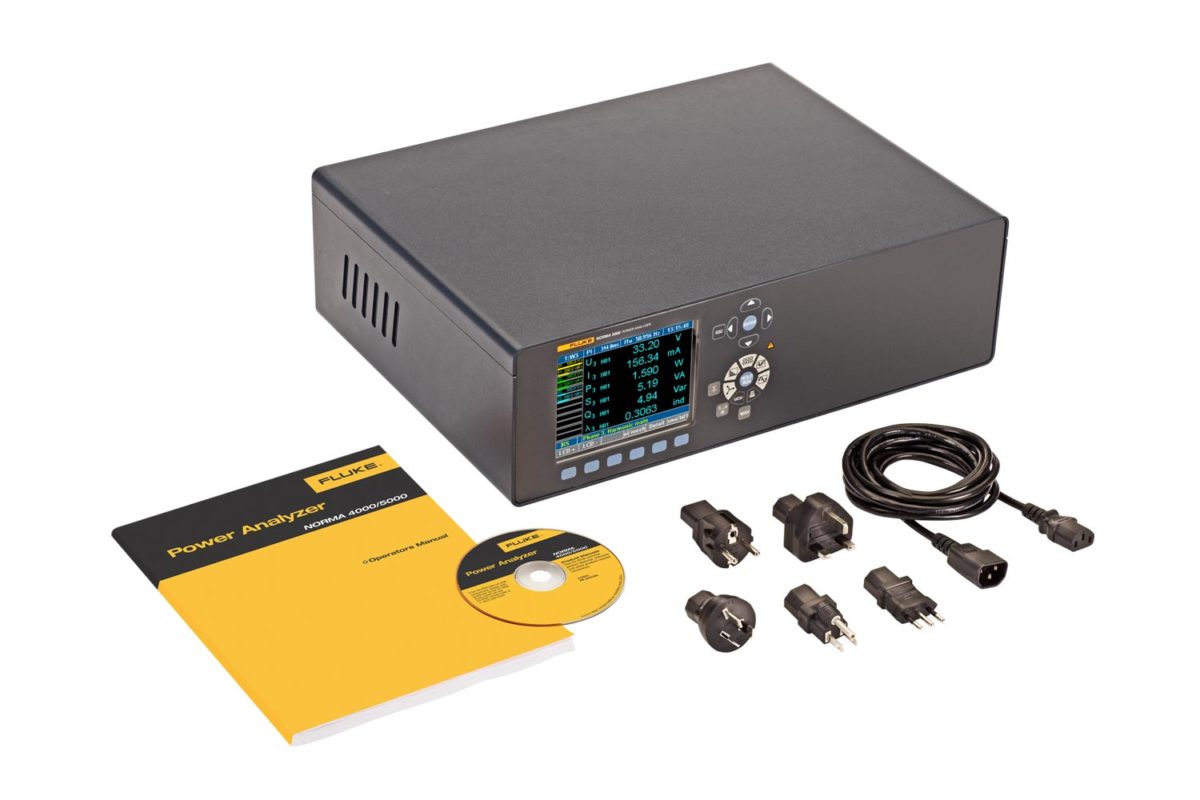

Sześciofazowy analizator mocy Fluke Norma 5000 - posiada największą dostępną szerokość pasma, dlatego sprawdzi się do przeprowadzania testów i analizy w badaniach rozwojowych przekształtników częstotliwości i wyposażenia układów oświetleniowych.
Specyfikacja techniczna: od 3 do 6 faz mocy, opcjonalna wbudowana drukarka, kolorowy wyświetlacz 5,7” / 144 mm, analiza harmonicznych, tryb oscyloskopu, wektorowe wyświetlanie wykresów, funkcja rejestratora, oprogramowanie Fluke NormaView do komputerów PC i rozszerzalna pamięć danych RAM 4 MB.

Zalety

  • Kompaktowa budowa ułatwia przenoszenie i oszczędza przestrzeń roboczą.
  • Prosty interfejs użytkownika zapewnia łatwą, intuicyjną obsługę.
  • Wiele standardowych konfiguracji pozwala użytkownikom wybrać produkt dokładnie dobrany do ich konkretnych zastosowań.
  • Jednoczesne, równoległe gromadzenie danych z wszystkich faz pozwala na dokładny podgląd dynamicznych zdarzeń na wszystkich fazach, dokładnie w tym samym punkcie czasu.
  • Wszystkie wejścia są galwanicznie izolowane, aby uniknąć zwarć, niezależnie od zastosowania.
  • Harmoniczne napięcia, natężenia i mocy są mierzone do 40-tej składowej, co umożliwia kompletną analizę.
  • W celu umożliwienia kompletnej analizy, wersja podstawowa posiada również funkcje analizy FFT, wektorowej prezentacji wykresów i trybu oscyloskopu cyfrowego (DSO).
  • Możliwość ustawienia średniego czasu w zakresie od 15 ms do 3600 s - do pomiarów dynamicznych.
  • Wbudowana pamięć 4 MB (rozszerzalna do 128 MB) służy do przechowywania mierzonych wartości.
  • Szybkie i łatwe połączenie z komputerem przez porty RS232 i USB jest dostępne w standardzie; opcjonalnie dostępna jest możliwość połączenia z IEEE488, siecią Ethernet lub USB2,0.
  • Interfejs procesu PI1 służy do pomiaru momentu obrotowego i prędkości za pomocą czujników zewnętrznych i czterech wyjść analogowych; cechuje się łatwością zastosowania przy silnikach i napędach
  • Częstotliwość próbkowania 341 kHz lub 1 MHz do szczegółowej analizy sygnału.
  • Szerokość pasma prądu stałego do 3 MHz / 10 MHz zapewnia niezawodną precyzję pomiaru.
  • Oprogramowanie Fluke NormaView do komputerów PC służy do pobierania danych, przeprowadzania analiz i pisania raportów.
