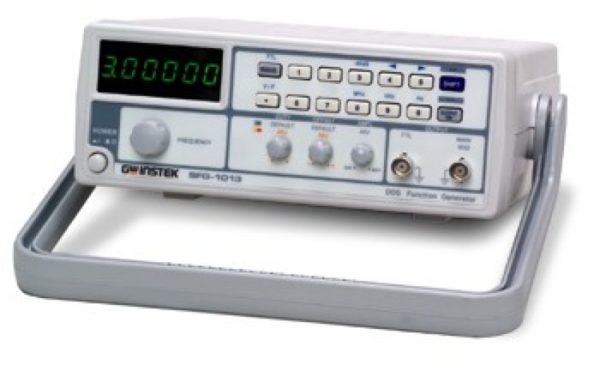

Generator funkcyjny DDS SFG-1013 3MHz

PDF	karta katalogowa

Dodaj do zapytania

Kategorie: Generatory funkcyjne i sygnałowe

Generator SFG-1013 model z wysoką dokładnością i stabilnością sygnału wyjściowego, zaprojektowny w technologii cyfrowej syntezy częstotliwości DDS. Generowane przebiegi to sinus, trójkąt, prostokąt oraz TTL. Generator serii SFG-1000 jest najtańszym na rynku generatorej zbudowanym w technologii DDS - cyfrowa synteza częstotliwości oraz FPGA.

Pasmo 0,1Hz - 3 MHz
Wyświetlanie amplitudy - model 1013
duża dokładność +/- 20ppm
duża stabilność częstotliwości +/- 20ppm
rozdzielczość 100mHz
zniekształcenia -55dBc w zakresie 0,1Hz - 200kHz
DC- offset <-5V- >5V
regulacja wypełnienia 25%-75% poniżej 1MHz (dla przebiegów prostokątnych)
Tłumienie -40dB
Wyjście TTL (poziom >3Vpp)
Dokładność amplitudy +/- 20% przy max

Wymiary: 251 x 91 x 291, Waga 2,1 kg

Wyposażenie standardowe:

Instrukcja obsługi
Przewód zasilający - 1szt.
Przewody pomiarowe GTL-101 - 1szt.
Certyfikat kalibracji w standardzie

MAIN
Output Function Frequency Range(For Sine, Square) Frequency Range(For Triangle) Frequency Resolution Frequency Stability Frequency Accuracy Aging Amplitude Range Amplitude Accuracy Impedance Attenuator DC Offset Duty Control Range Display Output Control	Sine, Square, Triangle, TTL 0.1Hz ~ 3MHz 0.1Hz ~ 1MHz 0.1Hz maximum ±20ppm ±20ppm ±5ppm/year 10Vp-p (into 50Ω load) ±20% at maximum position (only SFG-1013) 50Ω±10% -40dB±1dB×1 ?-5V ~ ?5V (into 50Ω load) 25% ~ 75% below 1MHz (for square wave only) 6-digit LED display ON/OFF selector
SINE WAVE
Harmonics Distortion Flatness (at maximum amplitude relative to 1kHz)	Maximum Amplitude attenuation to 1/10 of any panel settings, TTL OFF ?-55dBc, 0.1Hz ~ 200kHz ?-40dBc, 0.2MHz ~ 2MHz ?-35dBc, 2MHz ~ 3MHz ?±0.3dB, 0.1Hz ~ 1MHz ?±0.5dB, 1MHz ~ 2MHz ?±1dB, 2MHz ~ 3MHz
TRIANGLE WAVE
Linear	?98%, 0.1Hz ~ 100kHz ; ?95%, 100kHz ~ 1MHz
SQUARE WAVE
Symmetry Rise or Fall Time	5% of period+4ns, 0.1Hz ~ 100kHz ?100ns at maximum output (into 50Ωload)
TTL OUTPUT
Level Fan Out Rise or Fall Time	?3Vp-p 20 TTL load ?25ns
GENERAL
Operation Environment	Indoor use, altitude ?2000m Ambient Temperature : 0°C ~ 40°C Relative Humidity: ?80% at 0°C ~ 40°C Up to 70% at 35°C ~ 40°C Installation category II Pollution Degree 2
POWER SOURCE
		AC 100V/120V/220V/240V±10%, 50/60Hz
STORAGE CONDITION
Temperature Humidity		-10°C ~ 70°C 70% (Maximum).
DIMENSION & WEIGHT
251(W) x 91(H) x 291(D) mm, Approx. 2.1kg
