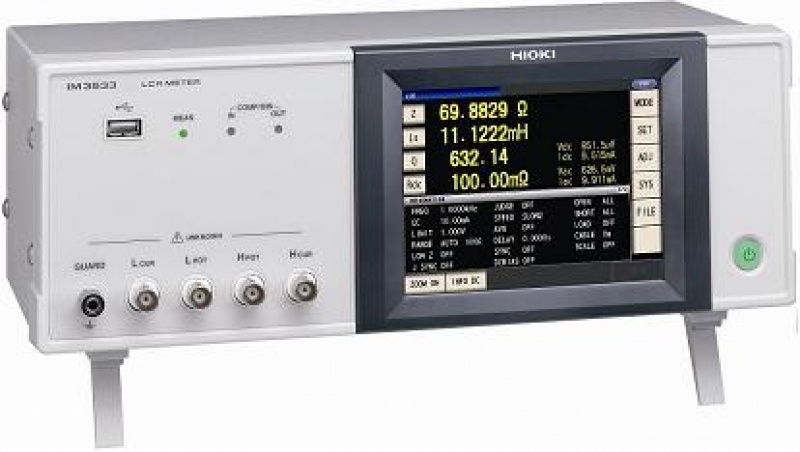

HIOKI IM3533 Miernik impedancji

HIOKI IM3533 - miernik impedancji

• Tryby pomiarowe: LCR (pomiar w warunkach jednorazowych), pomiar parametrów transformatora, pomiar ciągły (w warunkach zapisanych w pamięci, tryb LCR - maksymalnie 60 zestawów)
• Pomiar 15 parametrów impedancyjnych:
  • Z - impedancja [Ω]
  • Y - admitancja [S]
  • θ - kąt fazowy [?]
  • Rs - rezystancja szeregowa = ESR [Ω]
  • Rp - rezystancja równoległa [Ω]
  • X - reaktancja [Ω]
  • G - konduktancja [S]
  • B - susceptancja [S]
  • Ls - indukcyjność szeregowa [H]
  • Ls - idukcyjność równoległa [H]
  • Cs - pojemność szeregowa [F]
  • Cp - pojemność równoległa [F]
  • Q - dobroć
  • D - stratność (1/Q)
• Pomiar rezystancji prądem stałym - funkcja DCR (z funkcją kompensacji temperaturowej)
  • poziom sygnału pomiarowego jest ustawiony na stałe na 2 V
  • - do kompensacji temperaturowej jest niezbędna opcjonalna sonda temperaturowa 9478
  • jest wyświetlana przetworzona temperatura odniesienia
  • zakres ustawiania temperatury odniesienia: od 10 do 99,9°C
  • zakres ustawiania współczynnika temperaturowego: od -99,999ppm/°C do 99,999ppm/°C
• Pomiar parametrów transformatorów: N (liczba zwojów), M (indukcyjność wzajemna), ΔL (różnica indukcyjności)
• Pomiar temperatury
• Zakres pomiaru: od 100 mΩ do 100 MΩ, 10 podzakresów (wartości wszystkich parametrów są określane w zależności od Z)
• Dokładność podstawowa: Z: ±0,05% wartości wskazywanej, θ: ±0,03?
• Pasmo pomiaru: od 1 mHz do 200 kHz
  • skok regulacji: od 1 mHz do 10 Hz
• Sygnał pomiarowy, zakres regulacji:
• Tryb normalny:
  • tryb V/tryb CV: od 5 mV do 5 V (wartość skuteczna), skok regulacji: 1 mV;
  • tryb CC: od 10 µA do 50 mA (wartość skuteczna), skok regulacji: 10 µA
• Tryb niskoimpedancyjny o wysokiej dokładności:
  • tryb V/tryb CV: od 5 mV do 2,5 V (wartość skuteczna), skok regulacji: 1 mV;
  • tryb CC: od 10 µA do 50 mA (wartość skuteczna), skok regulacji: 10 µA
• Czas pomiaru: 2 ms (warunki: 1 kHz, pomiar SZYBKI, wyświetlacz wyłączony, wartość reprezentatywna)
• Impedancja wyjściowa:
  • tryb normalny: 100 Ω
  • tryb niskoimpedancyjny o wysokiej dokładności: 25 Ω
• Wybór szybkości pomiaru: pomiar SZYBKI/ŚREDNI/WOLNY/WOLNY2
• Komparator
  • tryb LCR: HI/IN/LO, ABS/%/Δ% - dla elementów pierwszego i trzeciego
• Pomiar BIN (klasyfikacja elementów na kategorie)
  • Dla dwóch elementów: 10 kategorii i poza zakresem
• Długość przewodu pomiarowego: 0 m/1 m (dokładność jest gwarantowana do 4 m)
• Kompensacja:
  • kompensowanie: przy wyprowadzeniach zwartych/rozwartych/obciążonych/korelacji
  • długość przewodu połączeniowego 0 i 1 m (dokładność gwarantowana do 4 m)
• Funkcja sprawdzania styku (Contact check): sprawdzanie 4-przewodowe (zmiana progu)/tłumienie Hi-Z
• Wyświetlacz: ciekłokrystaliczny, kolorowy, graficzny (TFT), dotykowy
  • przekątna: 5,7 cali
  • wyświetlanie wyników pomiaru jednocześnie 4 parametrów
  • ustawianie liczb wyświetlanych cyfr: od 3 do 6 (wartość początkowa: 6)
• Funkcje przydatne przy pomiarze i sprawdzaniu na liniach produkcyjnych:
  • funkcja regulacji automatycznej zmiany podzakresu pomiarowego
  • wyprowadzanie dwóch wyników oceny przez interfejs EXT I/O
• Funkcje redukujące czas potrzebny do wykonania pomiaru
  • automatyczne ustawianie optymalnego podzakresu zależnie od ustawionej wartości odniesienia (referencyjnej) lub zakresu
  • optymalne ustawianie warunków pomiaru zależnie od zmian w zakresie
  • funkcja ustawiania obszaru kompensacji przy zwartych i rozwartych wyprowadzeniach pomiarowych
  • Funkcja ochrony przed ładunkiem szczątkowym:
• V = √ 10/C (C: pojemność [F] testowanej próbki, V = maks. 400 V)
• Funkcja wyprowadzania sygnału synchronicznego wyzwalania
  • przykłada sygnał pomiarowy tylko w trakcie pomiaru analogowego
  • uśrednianie: liczba uśrednień = od 1 od 256
• Pamięć nastaw płyty przedniej:
• tryb LCR: 60, tryb analizatora: 2, wartość kompensacji: 128
• Pamięć danych pomiarowych: 32000 danych
• Interfejsy:
  • w standardzie: USB, pamięć przenośna USB, EXT I/O
  • jako opcja: do wyboru jeden z: RS-232C, GP-IB, LAN
• Zakres temperatur pracy: od 0 do 40°C
• Napięcie zasilania: AC, od 100 do 240 V, 50/60 Hz, 50 VA maks.
• Wymiary, masa: 330 x 119 x 168 [mm], ok. 3,1 kg
• Normy:
  • Kompatybilność elektromagnetyczna (EMC): EN61326-1, EN61000-3-2, RN61000-3-3
  • Bezpieczeństwo: EN61010
• Wyposażenie standardowe:
  • kabel sieciowy x 1 szt.
  • instrukcja obsługi: x 1 szt.
  • CD z instrukcją do interfejsu i z przykładami: 1 szt. (załączone oprogramowanie umożliwia łatwe obliczanie dokładności pomiaru)
