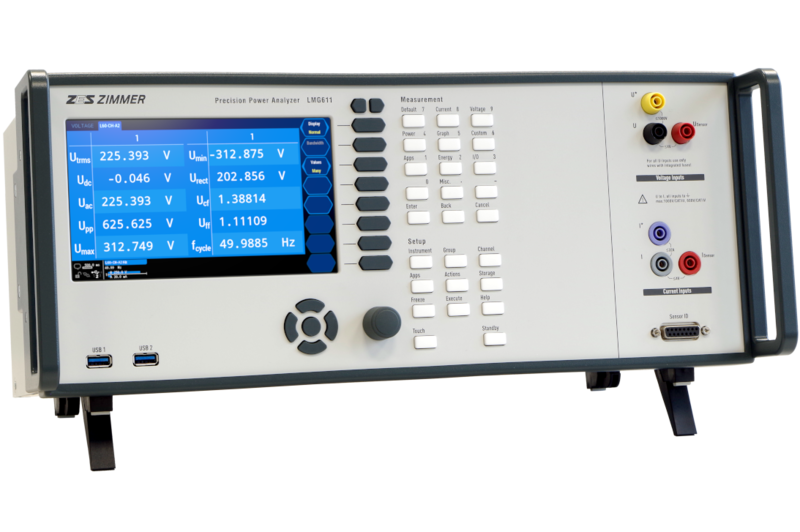

Jednofazowy precyzyjny analizator mocy ZES Zimmer model LMG611

Analizator mocy  LMG611 -  to szybkie i precyzyjne urządzenie pomiarowe działające w oparciu o technologię Dual Path.

Odpowiedni model do każdej aplikacji:

Urządzenie jest dostępne w trzech różnych konfiguracjach, zoptymalizowanych pod kątem dokładności, szerokości pasma i kosztów.

  • maksymalne pasmo & dokładność - LMG611 – A1
  • średnie pasmo & dokładność - LMG611 – B1
  • optymalne pasmo do precyzyjnych pomiarów częstotliwości sieciowych 50/60 HZ - LMG611 – C1

Jednofazowy precyzyjny analizator mocy ZES Zimmer model LMG610 - A1 jest idealny do:

  • Pomiarów strat i sprawności
  • Analizy komponentów indukcyjnych
  • Pomiarów energii
  • Pomiarów mocy w trybie czuwania
  • Ultradźwiękowych aplikacji
  • Pomiarów zgodności CE
  • Graficznej analizy stanów nieustalonych

Cechy produktu:

  • Konfigurowalny i łatwy w użyciu dotykowy ekran z  graficznym interfejsem użytkownika
  • Bardzo dokładne wyniki pomiarów nawet przy niskich współczynnikach mocy
  • Zakres pomiarowy od 500µA  - 32A/3mV – 1000V bez dodatkowego osprzętu
  • Podłącz i mierz bez dodatkowych konfiguracji czujników
  • Wszechstronna analiza stanów przejściowych
  • Jednoczesne wyniki pomiarów dla wąskiego i niskiego pasma dzięki architekturze DualPath
  • Niezwykle wysoka dokładność pomiaru 0,015% wartości mierzonej + 0,01% wartości końcowej zakresu pomiarowego
  • Pomiar mocy od stanu czuwania do pełnego obciążenia (maks. 32 A)
  • Szerokość pasma analogowego od DC do 10 MHz
  • Możliwość próbkowania bez przerw przy rozdzielczości do 18 bitów i minimalnym czasie cyklu 30 ms
  • Różnica czasu pomiędzy wejściem pomiarowym U i I < 3ns, bardzo dokładne pomiary przy niskim współczynniku mocy (PF) i/lub wysokich częstotliwościach
  • Brak konieczności stosowania zewnętrznych zasilaczy czujników dzięki zintegrowanemu zasilaczowi
  • Bezpłatny protokół kalibracji dołączony do pierwszej dostawy
  • 24 miesiące gwarancji

Poznaj pełną ofertę precyzyjnych analizatorów mocy marki ZES Zimmer dostępną w Merazet S.A.

www.zes.com/en

  1. Dane techniczne
Wymiary Szerokość Wysokość Głębokość
LMG611 (Table top) 433 mm 177 mm 200 mm
Waga Zależy od zainstalowanych opcji: max. 7,2 kg
Klasa ochronności EN 61010 (IEC 61010, VDE 0411), klasa ochronności I / IP20 zgodnie z EN 60529
Kompatybilność elektromagnetyczna EN 61326
Temperatura 0 ... 40 °C (pracy) / -20 ... 50 °C (magazynowanie)
Kategoria klimatyczna Normalne warunki środowiskowe zgodnie z EN 61010
Zasilanie 100 ... 230 V, 47 ... 63 Hz, max. 200 W

ważne dla 0 ≤ λ ≤ 1

Dokładność LMG611-A

± (% wartości zmierzonej + % wartość maksymalnej wartości szczytowej)

DC DCe) 0,05 Hz ... 45 Hz 65 Hz ... 3 kHz 45 Hz ... 65 Hz 3 kHz ... 10 kHz 10 kHz ... 50 kHz 50 kHz ... 100 kHz 100 kHz ... 500 kHz 500 kHz ... 1 MHz 1 MHz ... 2 MHz 2 MHz ... 10 MHz
Napięcie U* 0,02+0,08 0,02+0,06e) 0,015+0,03 0,01+0,02 0,03+0,06 0,2+0,4 0,5+1,0 0,5+1,0 f/1 MHz*1,5 + f/1 MHz*1,5
Napięcie USENSOR 0,02+0,08 0,02+0,06e) 0,015+0,03 0,01+0,02 0,03+0,06 0,2+0,4 0,4+0,8 0,4+0,8 f/1 MHz*0,7 + f/1 MHz*1,5
Prąd I* 5 mA...5 A 0,02+0,1 0,02+0,06e) 0,015+0,03 0,01+0,02 0,03+0,06 0,2+0,4 0,5+1,0 0,5+1,0 f/1 MHz*1,0 + f/1 MHz*2,0 -
Prąd I* 10 A...32 A 0,02+0,11) - 0,015+0,033) 0,01+0,023) 0,1+0,23) 0,3+0,63) f/100 kHz*0,8 + f/100 kHz*1,23) - - -
Prąd ISENSOR 0,02+0,08 0,02+0,06e) 0,015+0,03 0,01+0,02 0,03+0,06 0,2+0,4 0,4+0,8 0,4+0,8 f/1 MHz*0,7 + f/1 MHz*1,5
Moc czynna U*/ I* 5 mA...5 A 0,032+0,09 0,032+0,06e) 0,024+0,03 0,015+0,01 0,048+0,06 0,32+0,4 0,8+1,0 0,8+1,0 f/1 MHz*2,0 + f/1 MHz*1,8 -
Moc czynna U*/ I* 10 A...32 A 0,032+0,092) - 0,024+0,034) 0,015+0,014) 0,104+0,134) 0,4+0,54) f/100 kHz*0,8 + f/100 kHz*0,84) f/100 kHz*1,0 + f/100 kHz*1,14) - - -
Moc czynna U*/ ISENSOR 0,032+0,08 0,032+0,06e) 0,024+0,03 0,015+0,01 0,048+0,06 0,32+0,4 0,72+0,9 0,72+0,9 f/1 MHz*1,8 + f/1 MHz*1,5
Moc czynna USENSOR / I* 5 mA...5 A 0,032+0,09 0,032+0,06e) 0,024+0,03 0,015+0,01 0,048+0,06 0,32+0,4 0,72+0,9 0,72+0,9 f/1 MHz*1,4 + f/1 MHz*1,8 -
Moc czynna USENSOR / I* 10 A...32 A 0,032+0,092) - 0,024+0,034) 0,015+0,014) 0,104+0,134) 0,4+0,54) f/100 kHz*0,8 + f/100 kHz*0,84) f/100 kHz*1,0 + f/100 kHz*1,04) - - -
Moc czynna USENSOR / ISENSOR 0,032+0,08 0,032+0,06e) 0,024+0,03 0,015+0,01 0,048+0,06 0,32+0,4 0,64+0,8 0,64+0,8 f/1 MHz*1,1 + f/1 MHz*1,5

Dokładność

LMG611-B

± (% wartości zmierzonej + % wartość maksymalnej wartości szczytowej)
DC 0,05 Hz ... 45 Hz  65 Hz ... 1 kHz 45 Hz ... 65 Hz 1 kHz ... 5 kHz 5 kHz ... 20 kHz 20 kHz ... 100 kHz 100 kHz ...  500 kHz
Napięcie U* 0.1+0.1 0.1+0.1 0.03+0.03 0.2+0.2 0.3+0.4 0.4+0.8

f/1 00 kHz*0.8 +

f/1 00 kHz*1.2

Prąd I* 5 mA...5 A

Prąd ISENSOR

0.1+0.1 0.1+0.1 0.03+0.03 0.2+0.2 0.3+0.4 0.4+0.8

f/1 00 kHz*0.8 +

f/1 00 kHz*1.2

Prąd I*  10 A...32 A 0.1+0.11) 0.1+0.13) 0.03+0.033) 0.2+0.23) 0.6+1.23) 1.5+1.53)

f/1 00 kHz*2.0 +

f/1 00 kHz*2.03)

Moc U*/ I* 5 mA...5 A

Moc U*/ ISENSOR

0.16+0.1 0.16+0.1 0.05+0.02 0.32+0.2 0.48+0.4 0.64+0.8

f/1 00 kHz*1.28 +

f/1 00 kHz*1.2

Moc U*/ I* 10 A...32 A 0.16+0.12) 0.16+0.14) 0.05+0.024) 0.32+0.24) 0.72+0.84) 1.52+1.154)

f/1 00 kHz*2.24 +

f/1 00 kHz*1.64)



Dokładność LMG611-C

± (% wartości zmierzonej + % wartość maksymalnej wartości szczytowej)
DC 0,05 Hz ... 45 Hz  65 Hz ... 200 Hz 45 Hz ... 65 Hz 200 Hz ... 500 Hz 500 Hz ... 1 kHz 1 kHz ... 2 kHz 2 kHz ... 10 kHz
Napięcie U* 0.1+0.1 0.02+0.05 0.02+0.02 0.05+0.05 0.2+0.1 1.0+0.5

f/1 kHz*1.0 +

f/1 kHz*1.0

Prąd I* 0.1+0.11) 0.02+0.053) 0.02+0.023) 0.05+0.053) 0.2+0.13) 1.0+0.53)

f/1 kHz*1.0 +

f/1 kHz*1.03)

Prąd  ISENSOR 0.1+0.1 0.02+0.05 0.02+0.02 0.05+0.05 0.2+0.1 1.0+0.5

f/1 kHz*1.0 +

f/1 kHz*1.0

Moc 0.16+0.12) 0.032+0.054) 0.03+0.014) 0.08+0.054) 0.32+0.14) 1.6+0.54)

f/1 kHz*1.6 +

f/1 kHz*1.04)

  Dokładności  podane dla:
  1. Napięcia i prądy sinusoidalne
  2. Temperatura otoczenia (23±3) °C
  3. Czas nagrzewania 1 h
  4. Wartość szczytowa mocy wynika z  wartości szczytowych  prądu i napięcia.
  5. 0 ≤ |λ| ≤ 1 (współczynnik mocy)
  6.  Prądy i napięcia z zakresu 10 % ... 110 % wartości nominalnej
  7. Kalibrację przeprowadzono w temperaturze 23 °C.
  8. Okres między kalibracjami 12 miesięcy
Inne wielkości:  Wszystkie inne wielkości są wyznaczane z wielkości prądu, napięcia i mocy czynnej. Dokładność lub granice błędu wynikają z zależności funkcyjnej (np. S = I * U, ΔS / S = ΔI / I + ΔU / U).
  • 1) 2) 3) 4) mają zastosowanie tylko w zakresie 10 ... 32 A:
  • 1) dodatkowa niepewność ± 80μA/A2 * Itrms2 2) dodatkowa niepewność ± 80μA/A2 * Itrms2 * Utrms 3) dodatkowa niepewność ± 80μA/A2 * Itrms2 4) dodatkowa niepewność ± 80μA/A2 * Itrms2 * Utrms
  • e) Specyfikacja dokładności po nietrwałej regulacji zera, zmiana temperatury po regulacji zera maks. ± 1°C

Zakresy pomiarowe napięcia U*
Napięcie nom (V) 3 6 12.5 25 60 130 250 400 600 1000
Wartość max. trms (V) 3.3 6.6 13.8 27.5 66 136 270 440 660 1000
Wartość max. peak  (V) 6 12 25 50 100 200 400 800 1600 3200
Ochrona na przeciążenie  ciągłe dla 1000 V + 10 %,  1500 V przez 1 s
Impedancja wejściowa 4.59 MΩ, 3 pF
Pojemność Uziemienia < 90 pF
Zakresy pomiarowe prądu I*
Wartość nom. (A) 0.005 0.01 0.02 0.04 0.08 0.15 0.3 0.6 1.2 2.5 5 10 20 32
Wartość max. trms (A) 0.0055 0.011 0.022 0.044 0.088 0.165 0.33 0.66 1.32 2.75 5.5 11 22 32
Wartośćmax. peak (A) 0.014 0.028 0.056 0.112 0.224 0.469 0.938 1.875 3.75 7.5 15 30 60 120
Impedancja wej. ca. 2.2 Ω ca. 600 mΩ ca. 80 mΩ ca. 20 mΩ ca. 10 mΩ
Stałe zabezpieczenie przed obciążeniem (A) LMG in operation 10 A LMG in operation 32 A
Krótkotrwałe zabezpieczenie przed obciążeniem(A) 150 A for 10 ms
Pojemność uziemienia < 90 pF
Wejścia czujnika USENSOR, ISENSOR
Wartość nom. (V) 0.03 0.06 0.12 0.25 0.5 1 2 4
Wartość max. trms  (V) 0.033 0.066 0.132 0.275 0.55 1.1 2.2 4.4
Wartość max. peak  (V) 0.0977 0.1953 0.3906 0.7813 1.563 3.125 6.25 12.5
Ochrona przetężeniowa 100 V permanently, 250 V for 1 s
Impedancja wej. 100 kΩ, 34 pF
Pojemność wej. < 90 pF
Izolacja  Wszystkie wejścia prądowe i napięciowe separowane, od pozostałej elektroniki i od uziemienia. Maks. 1000 V / KAT III lub 600 V / KAT IV
Synchronizacja Pomiary są synchronizowane na podstawie okresu sygnału. Okres jest określany na podstawie "linii", " sygnału zewnętrznego", u(t) lub i(t), w połączeniu z konfigurowalnymi filtrami. Dlatego odczyty są bardzo stabilne, szczególnie w przypadku przetwornic częstotliwości sterowanych PWM i obciążeń elektronicznych z modulacją amplitudy.
Scope function Graficzne wyświetlanie wartości próbek w czasie w dwóch zakresach po 8 sygnałów każdy
Plot function Dwa wykresy czasowe (trendów) maks. 8 parametrów, maks. rozdzielczość 10 ms
Zewnętrzny interfejs graficzny (L6X1-OPT-DVI) Interfejs DVI dla wyjścia zewnętrznego ekranu
Harmoniczne (L6-OPT-HRM) Harmoniczne i interharmoniczne do 2000. rzędu, niezależnie i jednocześnie
Harmoniczne CE (L6-OPT-CE-HRM) Zgodnie z EN 61000-4-7
Flicker (L6-OPT-FLK) Zgodnie z  EN 61000-4-15
Zdalne sterowanie  LMG  Oprogramowanie rozszerzające LMG600, moduł podstawowy do zdalnej konfiguracji i obsługi za pośrednictwem komputera PC.
LMG Test Suite Oprogramowanie LMG600 do testów zgodności z normami: IEC EN 61000-3-2 & 61000-3-12 dla harmonicznych (LMG-TEST-CE-HRM) IEC EN 61000-3-3 & 61000-3-11 dla migotania światła (LMG-TEST-CE-FLK) IEC 62301 i EN 50564 dla mocy w trybie gotowości (LMG-TEST-CE-STBY)
L6-OPT-CE-FLK   Pakiet opcji CE Flicker dla LMG600, w skład którego wchodzą:
  • Miernik migotania światła zgodny z EN61000-4-15 w LMG (L6-OPT-FLK)
  • Oprogramowanie PC* LMG Test Suite (LMG-TEST-CE-FLK) do testowania wartości pomiarowych zgodnie z EN61000-3-3 i EN61000-3-11 dla 1-fazowych i 3-fazowych DUT.
L6-OPT-CE-HRM Pakiet opcji Harmoniczne CE dla LMG600, w skład którego wchodzą:
  • Analiza harmoniczna mierzonych sygnałów w LMG (L6-OPT-HRM)
  • Oprogramowanie PC* LMG Test Suite (LMG-TEST-CE-HRM) do testowania wartości pomiarowych zgodnie z EN61000-3-2 i EN61000-3-12 dla 1-fazowych i 3-fazowych DUT.
L6-OPT-CE-HRMFLK Pakiet opcjonalny CE harmoniczne i migotanie dla LMG600, w skład którego wchodzą:
  • Analiza harmoniczna mierzonych sygnałów w LMG (L6-OPT-HRM),
  • Miernik migotania światła zgodny z EN61000-4-15 w LMG (L6-OPT-FLK)
  • Oprogramowanie PC* LMG Test Suite (LMG-TEST-CE-HRM + LMG-TEST-CE-FLK) do testowania wartości pomiarowych zgodnie z EN61000-3-2 / EN61000-3-12 i EN61000-3-3 / EN61000-3-11, każde dla 1-fazowych i 3-fazowych DUT.
L6-OPT-CAN Interfejs CAN-BUS Możliwość podłączenia magistrali CAN zgodnie z ISO 11898-2 (Highspeed CAN)
  • Szybkość transmisji: od 5 kbit/s do 1Mbit/s
  • Izolacja galwaniczna na złączu CAN do 500V
  • Aktywna obsługa standardów CAN 2.0A i B
  • Standardowy format ramki lub rozszerzony format ramki dla przekazanie
  • Ręczne odpytywanie wartości pomiarowych przez Remote
  • Możliwe są ramki RTR (Transmission Request)
L6-OPT-EVT Wyzwalanie zdarzeń:
  • Wyzwalanie po przekroczeniu progów napięciowych lub prądowych rejestracja 16 ścieżek po 16 milionów wartości każda
L6-OPT-HRM Analiza harmoniczna
  • do maks. 1 000 rzędu (2 000 rzędu z interharmonicznymi) U, I, P, Q i S, częstotliwość podstawowa 3...1 200 Hz, do 150 kHz (kanał A) lub 15 kHz (kanał B) lub 10 kHz (kanał C) z filtrem antyaliasingowym,
L6-OPT-SMV Smart Vision Inteligentne funkcje dodatkowe ułatwiające ocenę pomiarów:
  • Malarz: Zawartość ekranu może być wzbogacona o cenne dodatkowe informacje bezpośrednio w GUI przed zapisaniem.
  • Env-Var-Watcher: sterowane skryptem wizualne monitorowanie pomiarów w niestandardowych menu
L6-OPT-SPV Moduł analizy wartości próbkowania Oprogramowanie* do bezprzerwowej ciągłej transmisji próbek na 4 ścieżkach z szybkością 10 kS/s (w optymalnych warunkach do 1,2 MS/s) Ponadto:
  • Wyświetlanie zarejestrowanych serii pomiarowych w formacie ZLR
  • Eksport obliczonego widma częstotliwości i wartości RMS w formacie CSV lub MATLAB
  • Swobodna analiza FFT zarejestrowanych wartości pomiarowych
L6X1-OPT-DVI Interfejs DVI dla LMG6X1
  • Do podłączania zewnętrznego (dotykowego) monitora, projektora itp.
  • W przypadku korzystania z monitora dotykowego, LMG600 może być sterowany za jego pośrednictwem, jak za pośrednictwem zainstalowanego na stałe wyświetlacza.
L6X1-OPT-MSD Pamięć masowa do zapisu wartości pomiarowych (256 GB)
  • Wewnętrzna pamięć masowa do długotrwałego zapisu wartości pomiarowych (pojemność 256 GB).
  • Niewielka część pamięci masowej jest zarezerwowana dla systemu.
* Wymagania systemowe:
  • System operacyjny: Windows 7/8/10 (32/64 bit)
  • Wymagane miejsce na dysku twardym: Oprogramowanie: min. 50 MB, dane ok. 20 MB na minutę czasu/ fazy pomiaru
  • Pamięć robocza: min. 2 GB
  • Procesor: min. 2 GHz, dwurdzeniowy
  • Obsługiwane interfejsy: Gigabit Ethernet
