Jednofazowy rejestrator prądów HT - XL421

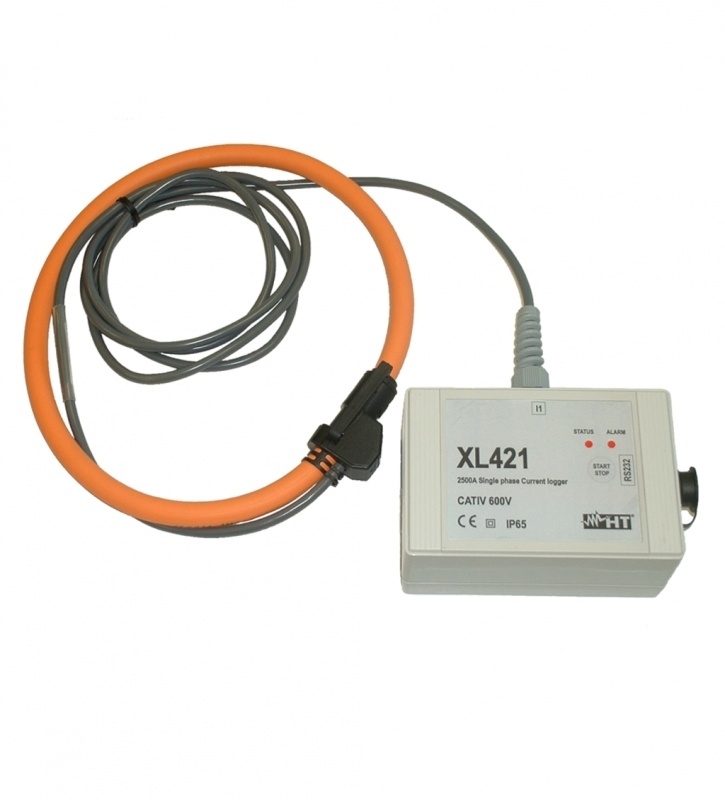

XL421 to miernik z nowej rodziny rejestratorów danych, do której należą także modele XL422, XL423 oraz XL424, oferujący pomiary i rejestrację prądu TRMS AC do 2500A w systemach jednofazowych. Może być użyteczny dla bardzo wielu zastosowań (np. ocena poboru przez obciążenie, weryfikacja mocy nominalnej transformatora, itd...). Przyrząd jest umieszczony w bezpiecznym i praktycznym opakowaniu z wbudowanym elastycznym zaciskiem. Dzięki wyrafinowanemu algorytmowi zarządzania pamięcią przyrządy mogą rejestrować dane przez bardzo długi czas, aż do roku. Użytkowanie jest bardzo proste dzięki krótkim wskazówkom na obudowie przyrządu. Z oprogramowaniem Windows TOPVIEW2004 dostarczanym przez ten model, możliwe jest pobranie i analiza całości zarejestrowanych danych wprost do komputera PC. Wysoki stopień ochrony (IP65) czyni przyrząd wiarygodnym i odpowiednim nawet dla ekstremalnych warunków użytkowania.



Funkcje

  • Pomiary prądu TRMS AC aż do 2500A
  • Rejestracja z programowalnym okresem próbkowania
  • Manualna aktywacja rejestracji
  • Wskaźnik niskiego stanu baterii
  • Optyczna sygnalizacja (LED) każdej operacji
  • Interfejs RS-232
  • Przechowywanie danych bez baterii
  • konfiguracja za pomocą oprogramowania

1. SPECYFIKACJA ELEKTRYCZNA

Dokładność jest wskazana dla 23°C ± 5°C jako ±(%odczyty + liczba cyfr), <60%HR



PRĄD

Zakres

Rozdzielczość

Dokładność

2 ¸ 2500A

1A

±(2.0%rdg + 2dgt)

  • Dodatkowy błąd w związku z niecentrowanym kablem: 2%rdg
  • Częstotliwość pracy (Hz): 50±6%, 60±6%
  • Typ pomiaru: TRMS
  • Szerokość pasma: 3200Hz
  • Maksymalny współczynnik szczytu: 3

2. SPECYFIKACJA OGÓLNA

Częstotliwość próbkowania:

  • 64 punkty na 20ms dla każdego okresu próbkowania.

Okres próbkowania:

  • 1s, 6s, 30s, 1min, 5min

Pojemność pamięci:

  • 1MB
  • Długość życia w dniach (zależna od długości życia baterii): 5(1s) ; 34(6s) ; 170(30s) ; 364(1min); 1820(5min)

Interfejs PC:

  • RS-232

Temperatura / wilgotność pracy:

  • -20°C do 60 °C ; 0 - 100%RH (złącze RS-232)

Temperatura / wilgotność przechowywania:

  • -20°C do 60 °C ; 0 - 100%RH (złącze RS-232)

Informacje ogólne:

  • Izolacja: klasa 2 (podwójna izolacja).
  • Maksymalna wysokość: 2000m
  • Stopień ochrony: IP65 (złącze RS-232)

Zasilania:

  • 2x1.5V bateria alkaliczna typu LR6-AA-AM3-MN1500
  • Długość życia baterii: >6 miesięcy

Wymiary:

  • 120 (Dług) x 80(Szer) x 43(Wys) mm
  • Maksymalna średnica przewodu: 174mm

Waga:

  • Około 500g (z wewnętrznymi bateriami).

Odpowiadające standardy:

  • LVD: IEC / EN 61010-1  CAT III 1000V (do uziemienia) CAT IV 600V (do uziemienia)
  • EMC: IEC / EN61326 (1997)+ A1 (1998) +A2 (2001)

Przyrząd zgodny z wymaganiami dyrektyw 2006/23/EEC (LVD) and EMC 2005/108/EEC

AKCESORIA

STANDARD

  • HTFLEX33DL : Wbudowany elastyczny zacisk 3000A AC, 1 pcs
  • TOPVIEW2004 :Oprogramowanie Windows + kabel C2004
  • VELCRO : rzep 50x70mm
  • BORSA2000 : Torba
  • Baterie
  • Instrukcja obsługi

OPCJONALNIE

  • C2009 : Adapter RS-232/USB
