Kurs technika modemów
Kurs dotyczący podstaw i zastosowań sygnałów z kluczem przesuwnym i modemów, składający się z płyty eksperymentalnej z różnymi obwodami do montażu w jednostce nadrzędnej.
Tematy kursu:
- Wstęp
- Kluczowanie z przesunięciem amplitudy (ASK)
- Kluczowanie z przesunięciem częstotliwości
- 2-fazowe kluczowanie z przesunięciem (2PSK)
- 4-fazowe kluczowanie z przesunięciem (4PSK)
- Kodowanie różnicy faz
- Sygnały z kluczem Shift w dziedzinie czasu
- Sygnały z kluczem z przesunięciem w dziedzinie częstotliwości
- Oszacowanie przepustowości
- Szybkość modulacji / szybkość transmisji danych
- SNR i przepustowość
- Sprzęt modulatorów
- Sprzęt demodulatorów
- Odzyskiwanie nośnej i synchronizacja demodulatorów
- Korekcja błędów
- Wykrywanie błędów
- Tryby pracy: simplex half duplex, full duplex
- Kod linii NRZ
- Symulacja usterek
Opcje:
- Komunikacja 2 komputerów PC za pomocą modemów
- Niezbędna 2. stacja robocza z komputerem PC z jednostką główną i kursem technologii modemowej (7007401) oraz innymi akcesoriami (przewód koncentryczny, przewód gwiazdowy itp.)
Laboratorium wirtualne:
- Oscyloskop
- Generator funkcyjny
- 2 multimetry
- Analizator cyfrowy
- Analizator widma (moduł FFT)
- Licznik częstotliwości
- Moduł przesyłania danych
Dodatkowe funkcje:
- Przetwarzanie tekstu
- Drukarka
- Kalkulator kieszonkowy
- Bezpłatne eksperymenty
- Słowniczek
Tablica testowa umieszczona jest na stabilnej ramie kursu. Jednostkę główną wsuwa się na ramę kursu i podłącza do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację.
Tablica eksperymentu zasilana jest przez jednostkę główną. Okablowanie eksperymentów odbywa się za pomocą kabla 2 mm.

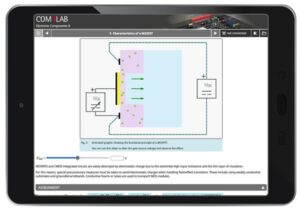

Treści kursu, instrukcje eksperymentu i zadania dostępne są dla uczniów w oprogramowaniu dedykowanym dla kursu.
Dane techniczne
- Źródło danych dla sygnału pasma podstawowego
- Modulator ZAPYTAJ
- Modulator FSK
- Modulator 2PSK
- Modulator 4PSK
- Generator nośnika
- Multiplekser modulacji
- Scena audio z głośnikiem piezoelektrycznym
- Adapter poziomu kanału
- Detektor sygnału
- ASK demodulator
- demodulator FSK
- demodulator 2PSK
- demodulator 4PSK
- Odzyskiwanie nośnika
700 7401 | Kurs COM3LAB: Technika modemów |
Dodatkowo wymagane
700 00CBTEN | DVD: oprogramowanie COM3LAB, j. angielski | 1 |
700 020 | Jednostka centralna COM3LAB | 1 |
700 022 | Przewód bezpieczeństwa 2mm | 1 |
