Kurs technika transmisji TX433 nr kat. 7007101 - COM3LAB

Kurs technika transmisji

Kurs dotyczący podstaw i zastosowań technologii transmisji radiowej i technologii modulacji analogowej. Kurs zbudowany jest z tablicy eksperymentalnej z różnymi obwodami do montażu w podstawowej jednostce multimedialnej oraz multimedialnej płyty CD z interaktywnym oprogramowaniem szkoleniowym.

Tematy

  • Wstęp;
  • Techniki pomiarowe, widmo i analiza sieci;
  • Projektowanie nadajników;
  • Uderzenia;
  • Podwójna wstęga boczna AM;
  • Pojedyncza wstęga boczna AM;
  • Modulacja częstotliwości;
  • Stereofonia i RDS;
  • Kodowanie; klawisze shift ASK, FSK, PSK;
  • Dopasowanie;
  • Antena nadawcza, pomiary SWR;
  • Cyfrowe dane;
  • Symulacja błędów

Dodatkowe eksperymenty

W połączeniu z dodatkową jednostką nadrzędną i kursem technologii odbiorczej można również przeprowadzić następujące eksperymenty:

  • Transmisja sygnału;
  • Transmisja danych alfanumerycznych;
  • Telematyka,
  • Telemetria,
  • kryptografia

Dodatkowe funkcje

  • Przetwarzanie tekstu
  • Drukarka
  • Kalkulator kieszonkowy
  • Bezpłatne eksperymenty
  • Słowniczek

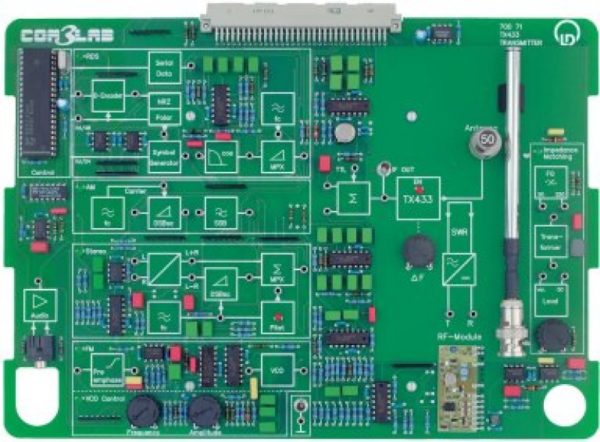

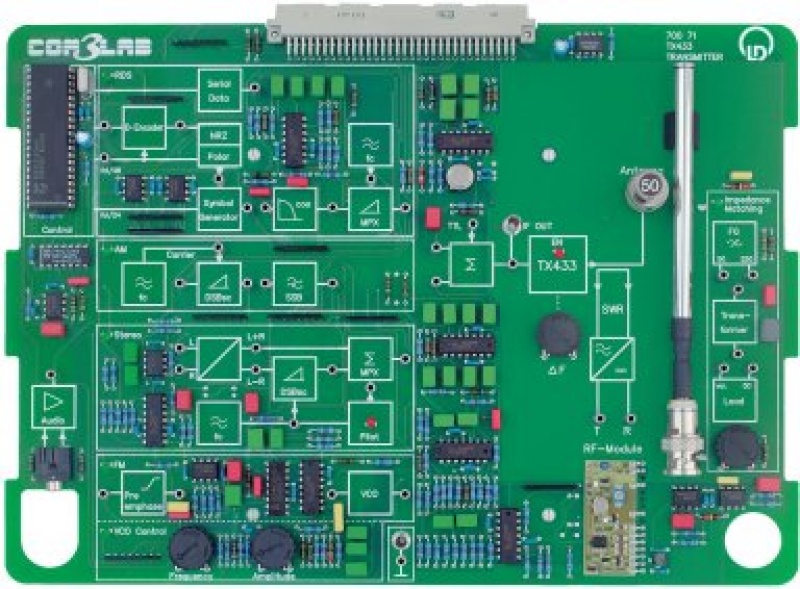

Tablica testowa umieszczona jest na stabilnej ramie kursu. Jednostkę główną wsuwa się na ramę kursu i podłącza do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację.

Tablica eksperymentu zasilana jest przez jednostkę główną. Okablowanie eksperymentów odbywa się za pomocą przewodu 2 mm.

Treści kursu, instrukcje eksperymentu i zadania dostępne są dla uczniów w oprogramowaniu dedykowanym dla kursu.

Notatka

Działa pod Windows 2000/XP/Vista/7 (tylko 32-bitowy)

Dane techniczne

  • Generator sygnału, sumujący stopień wyjściowy
  • Oscylator nośny, modulator produktu (AM), filtr ESB
  • Pasujący element
  • Konwerter stereo/mono
  • VCO z preemfazą (FM)
  • Stereokoder, koder RDS
  • Nadajnik FM w technologii modułu hybrydowego (SMD)
  • Częstotliwość transmisji: 433,75 MHz, częstotliwość ISM bez homologacji
  • Moc: 10 mW
  • Piasta częstotliwości: regulowana, max. 75 kHz
  • Antena teleskopowa, sprzęg kierunkowy
  • Elektronika ewaluacyjna (SWR)
  • Element kalibracyjny: 50 Ω BNC

Zakres dostawy

  • Antena teleskopowa z gniazdem BNC
  • Wtyczka z końcówką BNC 50 Ohm
7007101 Kurs COM3LAB: technika transmisji TX433

Dodatkowo wymagane

700 00CBTEN DVD: oprogramowanie COM3LAB, j. angielski 1
700 020 Jednostka centralna COM3LAB 1
700 022 Przewód bezpieczeństwa 2mm 1
PC z Windows XP/Vista/7/8 1

Kurs wykorzystuje następujące przyrządy pomiarowe:

  •  2 multimetry cyfrowe
  •  oscyloskop cyfrowy
  •  generator funkcyjny
  •  analizator logiczny
  •  miernik SWR
  •  analizator widma FFT
  •  analizator sieci
  • miernik częstotliwości
  • moduł transferu danych

Czas trwania kursu: 420 min (9 x 45min)

Zestawy Leybold to multimedialne i modułowe rozwiązania do nauczania na poziomie średnim zawodowym i wyższym. Rozwiązania te są dostosowane zarówno do nauczania przez nauczyciela jak i w pracy indywidualnej. Zestawy Leybold umożliwiają edukację łączącą nauczanie przez eksperymenty i możliwości e-learningu. I co najważniejsze wszystkie kursy w ofercie Leybold zostały przetłumaczone na język polski.

COM3LAB składa się z trzech jednostek:

1. Jednostka centralna

Zapewnia doskonałą ergonomię nauki zagadnień elektroniki. Posiada możliwość łatwego kompletnego etykietowania, kolorowe diody (osobny kolor dla każdego wskaźnika używanego urządzenia pomiarowego). Wszystkie urządzenia pomiarowe można obsługiwać za pomocą oprogramowania (trzecia jednostka). Jednostka centralna COM3LAB wyposażona jest w 4-kanałowy oscyloskop:
  • można ją połączyć z każdym komputerem stacjonarnym, tabletem i laptopem
  • współpracuje z Windowsem, może pracować z iOS i Androidem za pomocą łączenia RDP lub VNC
  • zawiera wbudowane precyzyjne, gotowe do pracy urządzenia pomiarowe i generatory sygnału
  • jest odporna na zakłócenia elektromagnetyczne
Tutaj znajdziesz pełną specyfikację dotyczącą jednostki centralnej: Produkt - Jednostka centralna COM3LAB

2. Wymienne panele do prowadzenia eksperymentów

  • do wyboru różne kursy z zagadnień elektroniki o logicznej, łatwej do zrozumienia strukturze
  • regularnie poszerzana oferta kolejnych kursów
  • dobrze widoczne moduły, realistyczne komponenty systemu
  • tryb oprowadzania po kursie z zastosowaniem oświetlenia led (dioda)



3. Interaktywne oprogramowanie do nauki

  • ustrukturyzowane w przejrzysty sposób, wprowadza w tematykę elektrotechniki z wykorzystaniem prostych operacji
  • posiada przystępną dla ucznia część teoretyczną
  • wszystkie eksperymenty są prowadzone z przewodnikiem
  • posiada przygotowane testy do sprawdzania postępów
  • daje wsparcie techniczne w formie multimedialnej: filmy, nagrania, animacje
  • wirtualnie zaprezentowano tu realne (stosowane w praktyce) urządzenia pomiarowe
