Miernik cęgowy Fluke 378 FC

PDF
MagazynDostępny w naszym sklepie Kup teraz
*zamówienia opłacone do 12:00 realizujemy tego samego dnia

4 213,98  (3 426,00  netto)

* podana cena jest automatycznie przeliczona wg dzisiejszego kursu EUR w NBP.

Najniższa cena w ciągu 30 dni: 3 426,00  netto

  • Miernik cęgowy umożliwiający pomiar napięcia i natężenia prądu
  • Szybsze i bezpieczniejsze pomiary bez dotykania przewodów pod napięciem, przy użyciu technologii FieldSense™
  • Wskaźnik jakości zasilania sygnalizujący problemy związane z urządzeniem lub linią zasilającą
  • Wykonywanie kompletnych 3-fazowych pomiarów napięcia i natężenia prądu w uproszczony sposób

Numer produktu 5225723

Miernik cęgowy Fluke 378 FC

Miernik cęgowy wykorzystujący technologię FieldSense™

Do pomiarów napięcia i natężenia prądu miernik cęgowy Fluke 378 FC True-RMS wykorzystuje technologię FieldSense. Użycie tej technologii sprawia, że pomiarów można dokonać bezpieczniej i szybciej. Bezpieczeństwo podnosi fakt, że aby dokonać pomiaru nie trzeba bezpośrednio dotykać przewodu pod napięciem. Do tego służy szczęka cęgów, która jednocześnie gwarantuje dokładność wyników - zarówno pomiaru napięcia, jak i natężenia prądu. Urządzenie jest bardzo łatwe w użytkowaniu - wystarczy czarny przewód pomiarowy podłączyć do masy, a następnie szczękę cęgów umieścić wokół przewodu.

W jaki sposób sprawdzić czy problem występuje w urządzeniu czy na linii zasilającej?

Wskaźnik jakości pomaga zlokalizować problem. Miernik cęgowy 378 FC wyróżnia funkcja,  która problemy z jakością zasilania wykrywa automatycznie. Dzięki technologii Field Sense przyrząd 378 FC wykrywa i wyświetla problemy związane z jakością zasilania.

Miernik cęgowy 378 FC wykrywa napięcia, natężenia prądu, współczynnika mocy lub dowolnej kombinacji tych trzech parametrów.

Kompletne pomiary 3-fazowe

Z miernikiem cęgowym 378 FC możliwe jest wykonanie 3-fazowych pomiarów napięcia i natężenia prądu w 3 prostych krokach.

Co należy zrobić?

  • Obliczyć pełen zestaw wartości fazowych i międzyfazowych;
  • Wyświetlić wyniki na ekranie smartfona i zapisać je w chmurze za pomocą oprogramowania Fluke Connect;
  • Obliczyć i wyświetlić rotację faz w oprogramowaniu Fluke Connect.

Nie trzeba już wykonywać samodzielnych obliczeń i sporządzać odręcznych notatek.

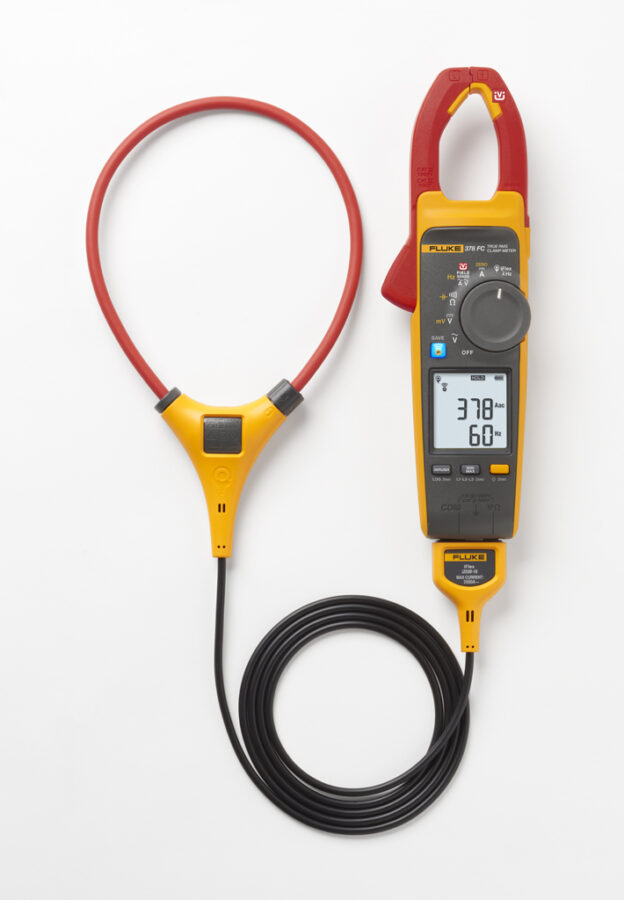

Ekstremalnie wysokie natężenia prądu z użyciem sondy iFlex®

Dołączona do zestawu elastyczna sonda prądową iFlex umożliwia pomiar natężenia prądu AC o wartości do 2500 A. Sonda iFlex ułatwia pomiary przewodów o dużej średnicy, a także pomiary w ciasnych skrzynkach kablowych.

Wskazania wizualne i inne dodatkowe akcesoria - jak miernik cęgowy ułatwia pracę?

Wyświetlacz zmienia kolor na zielony po wykryciu stabilnego wyniku pomiaru wykonywanego przy użyciu technologii Field Sense. Funkcja wizualnego wskazywania ciągłości zmienia kolor ekranu na jasnozielony, co ułatwia sprawdzanie ciągłości w miejscach, w których występuje duży poziom hałasu.

Rejestrowanie, analizowanie i udostępnianie wyników za pomocą oprogramowania Fluke Connect®

Oprogramowanie Fluke Connect umożliwia zdalne rejestrowanie, analizowanie trendów i monitorowanie pomiarów w celu wykrycia sporadycznie występujących usterek. Oprogramowanie Fluke Connect pozwala również gromadzić dane stanowiące podstawę programu konserwacji zapobiegawczej.

Ogólne dane techniczne
Maksymalne napięcie (przy pomiarach ogólnych) pomiędzy dowolnym zaciskiem a uziemieniem 1000 V
Bateria Typ 2 baterie alkaliczne AA IEC LR6
Czas pracy 200 godzin
Wyświetlacz Podwójny odczyt
Automatyczne wyłączanie zasilania Po 20 minutach
Parametry elektryczne
Prąd AC: Szczęka
Zakres 999,9 A
Rozdzielczość 0,1 A
Dokładność 2% ±5 (od 45 Hz do 66 Hz)
Współczynnik szczytu (50/60 Hz) 3 przy 500 A 2,5 przy 600 A 1,42 przy 1000 A Dodatkowe 2% dla współczynnika szczytu > 2
Prąd AC: Elastyczna sonda prądowa
Zakres 2500 A
Rozdzielczość 1 A (≤ 2500 A) 0,1 A (≤ 999,9 A)
Dokładność 3% ±5 (od 5 Hz do 500 Hz)
Współczynnik szczytu (50/60Hz) 3,0 przy 1100 A 2,5 przy 1400 A 1,42 przy 2500 A Dodatkowe 2% dla współczynnika szczytu > 2
Wrażliwość na położenie
Elastyczna sonda prądowa Odległość od optymalnego punktu i2500-10 Flex i2500-18 Flex Błąd
A 12,7 mm 35,6 mm ±0,5%
B 20,3 mm 50,8 mm ±1,0%
C 35,6 mm 63,5 mm ±2,0%
Niepewność pomiaru zakłada przyjęcie centralnego położenia głównego przewodu w optymalnej pozycji, brak zewnętrznego pola elektrycznego lub magnetycznego oraz pracę w zakresie zalecanych temperatur eksploatacji.
Prąd DC
Zakres 999,9 A
Rozdzielczość 0,1 A
Dokładność 2% ±51
[1]Gdy używana jest funkcja ZERO do kompensacji przesunięć
Napięcie AC: FieldSense
Zakres 1000 V
Rozdzielczość 1 V (≤ 1000 V)
Dokładność ≤ 120 mm2 3% ±5 (od 45 Hz do 66 Hz)
≥ 120 mm2 5% ±5 (od 45 Hz do 66 Hz)
Umieść przewód jak najbliżej punktu rozwarcia szczęk (patrz ilustracja).
Napięcie AC: Przewody pomiarowe
Zakres 600,0 V 1000 V
Rozdzielczość 0,1 V (≤ 600,0 V) 1 V (≤ 1000 V)
Dokładność 1% ±5 (od 20 Hz do 500 Hz)
Napięcie DC
Zakres 600,0 V 1000 V
Rozdzielczość 0,1 V (≤ 600,0 V) 1 V (≤ 1000 V)
Dokładność 1% ±5
mV DC
Zakres 500,0 mV
Rozdzielczość 0,1 mV
Dokładność 1% ±5
Częstotliwość prądu: Szczęka
Zakres od 45 Hz do 66 Hz
Rozdzielczość 0,1 Hz
Dokładność 0,5% ±5
Poziom wyzwalania od 5 Hz do 10 Hz, ≥10 A od 10 Hz do 100 Hz, ≥ 5 A od 100 Hz do 500 Hz, ≥ 10 A
Częstotliwość prądu: Elastyczna sonda prądowa
Zakres od 5,0 Hz do 500,0 Hz
Rozdzielczość 0,1 Hz
Dokładność 0,5% ±5
Poziom wyzwalania od 5 Hz do 20 Hz, ≥25 A od 20 Hz do 100 Hz, ≥ 20 A od 100 Hz do 500 Hz, ≥ 25 A
Rezystancja
Zakres 60,00 kΩ 6000 Ω 600,0 Ω
Rozdzielczość 0,1 Ω (≤ 600,0 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60,00 kΩ)
Dokładność 1% ±5
Pojemność
Zakres 1000 μF
Rozdzielczość 0,1 μF (≤ 100,0 μF) 1 F (≤ 1000 μF)
Dokładność 1% ±4
Parametry mechaniczne
Wymiary (dł. x szer. x wys.) 274 mm x 86 mm x 47 mm
Masa (z bateriami) 463 g
Rozwarcie szczęk 34 mm
Średnica elastycznej sondy prądowej 7,5 mm
Długość przewodu elastycznej sondy prądowej (od głowicy do złącza elektronicznego) 1,8 m
Długość cewki Rogowskiego 450 mm
Parametry otoczenia
Temperatura eksploatacji od -10°C do 50°C
Temperatura przechowywania od -40°C do 60°C
Wilgotność (bez kondensacji) Brak kondensacji (w temp. < 10°C) ≤ 90% wilgotności względnej w temp. od 10°C do 30°C ≤ 75% wilgotności względnej w temp. od 30°C do 40°C ≤ 45% wilgotności względnej w temp. od 40°C do 50°C
Współczynnik temperaturowy Dodać 0,1 × określona dokładność na każdy stopień Celsjusza powyżej 28°C lub poniżej 18°C
Klasa szczelności IEC 60529: IP30 (szczęki zamknięte)
Wysokość eksploatacji (n.p.m.) 2000 m
Wysokość przechowywania 12 000 m
Kompatybilność elektromagnetyczna (EMC)
Międzynarodowa IEC 61326-1: Środowisko elektromagnetyczne — wyposażenie przenośne IEC 61326-2-2, CISPR 11: Grupa 1, klasa B
Grupa 1: Urządzenie celowo wytwarza i/lub wykorzystuje energię o częstotliwości radiowej przekazywaną poprzez elementy przewodzące, która jest konieczna do wewnętrznego działania samego urządzenia.
Klasa B: Urządzenie może być stosowane w instalacjach mieszkaniowych oraz w instalacjach, które są bezpośrednio podłączone do sieci elektrycznej niskiego napięcia, z której zasilane są budynki mieszkalne. Po połączeniu przyrządu z obiektem testowym poziom emisji może przekraczać wartości określone w wymogach normy CISPR 11.
Korea (KCC) Sprzęt klasy A (przemysłowy sprzęt nadawczy i komunikacyjny)
Klasa A: Urządzenie spełnia normy dla przemysłowego sprzętu elektromagnetycznego, o czym powinien wiedzieć zarówno sprzedawca, jak i operator. To urządzenie jest przeznaczone do użytku profesjonalnego i nie należy go używać do zastosowań domowych.
USA (FCC) Na mocy przepisów 47 CFR 15 subpart B to urządzenie jest uznawane za zwolnione z klauzuli 15.103.
Bezpieczeństwo
Dane ogólne IEC 61010-1: Stopień zanieczyszczenia 2
Pomiar IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
Cęgi prądowe do pomiaru prądu upływu IEC 61557-13: Klasa 2, ≤ 30 A/m
Moduł łączności bezprzewodowej
Certyfikacja częstotliwości radiowej Identyfikator FCC: T68-FBLE IC:6627A-FBLE
Zakres częstotliwości od 2405 MHz do 2480 MHz
Moc wyjściowa <100 mW
Dane częstotliwości radiowej Radio Frequency Data For Class A Devices UPROSZCZONA DEKLARACJA ZGODNOŚCI UE Niniejszym firma Fluke deklaruje, że sprzęt radiowy zawarty w tym produkcie jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji UE jest dostępny pod następującym adresem internetowym: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.

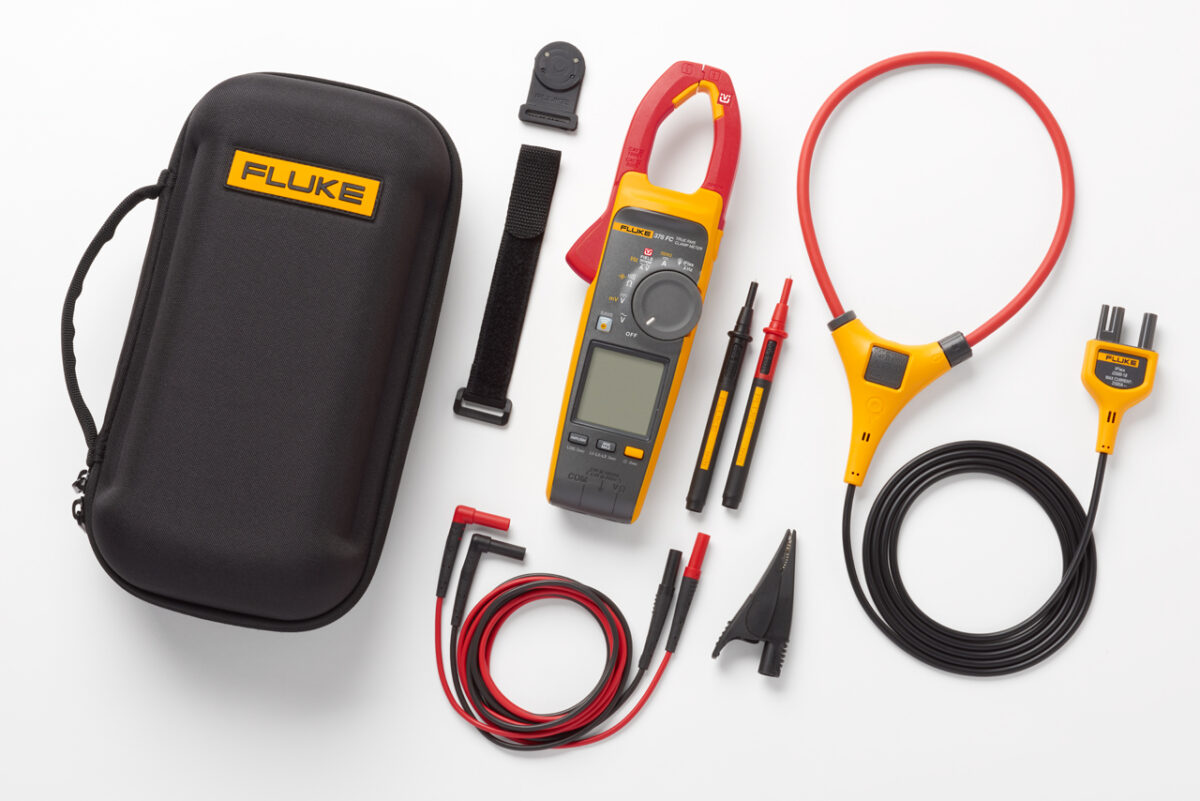

Zawartość zestawu:
  • Miernik cęgowy Fluke 378 FC True-RMS do bezkontaktowego pomiaru napięcia AC/DC
  • Przewody pomiarowe TL224
  • Sondy pomiarowe TP175 TwistGuard™
  • Czarny zacisk uziemiający AC285 (tylko 1 sztuka)
  • Elastyczne sondy prądowe i2500-18 iFlex®, 48 cm
  • Zestaw magnetyczny do zawieszania mierników TPAK ToolPak™
  • Torba wysokiej jakości
  • Skrócony podręcznik użytkownika
