Miernik cęgowy Fluke 773

8 226,24  (6 688,00  netto)

* podana cena jest automatycznie przeliczona wg dzisiejszego kursu EUR w NBP.

Najniższa cena w ciągu 30 dni: 6 688,00  netto

Numer produktu 3362365



Dzięki miernikowi Fluke 772 można dokonywać pomiarów pętli prądowych bez ich przerywania. Dużą zaletą jest to, że do konserwacji i kontroli podłączone elementy nie muszą zostać wyłączone, nie trzeba także omijać pętli. Można zatem zaoszczędzić czas w trakcie testowania analogowych wejść/wyjść w sterowniku PLC. Poza tym dzięki temu rodzajowi pomiaru można zapobiec omyłkowemu otwarciu krytycznej pętli i spowodowanym przez to przerwom napięcia roboczego. Dodatkowo możliwe jest dokonywanie pomiarów pętli prądowych bezpośrednio na urządzeniu, za pomocą seryjnego gniazdka pomiarowego, wysyłanie i symulowanie sygnałów między 4 a 20 mA, dokonywanie pomiarów pętli prądowych przy równoczesnym zasilaniu pętli 24 V, wysyłanie sygnałów wyjściowych mA o liniowej rampie lub o 25% sygnale wyjściowym (automatyczne dopasowanie sygnału wyjściowego od 4 do 20 mA do kontroli z większych odległości). Poza tam można mierzyć napięcia stałe do 30 V i dawać napięcie stałe 1 - 5 V lub 0 - 10 V. Skalowane wejścia mA zapewniają ciągły sygnał mA, odpowiadający sygnałowi 4 do 20 mA, zmierzonemu za pomocą mierników cęgowych mA. Sygnał wyjściowy mA umożliwia cyfrowemu, rejestracyjnemu miernikowi uniwersalnemu lub innemu urządzeniu, zapisywanie sygnałów 4 do 20 mA bez przerywania pętli. Poza tym uzytkownicy Fluke 772 mają do dyspozycji wejście/wyjście mA: symultaniczny pomiar sygnału mA za pomocą miernikia cegowego i wysyłanie sygnału mA. Można wysłać sygnał mA do wejścia instrumentu i zmierzyć 4 do 20 mA przy wyjściu instrumentu, na przykład przy wentylach lub wzmacniaczach rozdzielających mA.

  • Pomiar sygnałów wyjściowych 4 - 20 mA z przekaźników bez przerywania pętli
  • Pomiar, podawanie i symulacja pętli prądowych bezpośrednio na urządzeniu
  • Dawanie i pomiar napięć stałych
  • Oświetlenie miejsca pomiaru
  • Podwójny wyświetlacz ze wskaźnikiem %
  • Odłączane cęgi z przedłużaczem
  • Funkcja Hold
  • Możliwy pomiar sygnałów 10 - 50 mA w starszych urządzeniach
  • Pomiar, podawanie i symulacja pętli prądowych bezpośrednio na urządzeniu
  • Równoczesne wykonywanie pomiaru pętli prądowych i zasilanie 24 V
  • Dawanie i mierzenie napięć stałych
  • Skalowane wyjście mA do wejścia mA
  • Wejście/wyjście mA

Specyfikacje: Przemysłowy miernik cęgowy mA Fluke 773


Warunki środowiskowe
Średnica mierzonego przewodnika
 Maksymalnie do 4,5 mm
Temperatura pracy
 -10ºC do 50ºC
Temperatura przechowywania
 -25ºC do 60ºC
Wilgotność pracy
 < 90% przy temp. < 30ºC, < 75% przy temp. 30 do 55ºC
Praca na wysokości n.p.m.
 0–2000 m
Klasa IP
 IP 40
Wymiary
44 x 70 x 246 mm (2 7/8 x 5 ¾ x 11 5/8 in)
Waga
410 g (14.4 oz)
Wibracje
 Przypadkowe 2 g z częstotliwością 5–500 Hz
Odporność na wstrząsy
 Próba zrzutowa z wysokości 1 metra (za wyjątkiem szczęk)
EMI/RFI
 Spełnia wymagania normy EN61326-1
 Uwaga: W przypadku pomiarów prądu przy użyciu szczęk należy dodać 1 mA do specyfikacji EMC dla pól o mocy od 1 V/m do 3 V/m.
Współczynnik temperatury
 0,01% ºC (< 18℃ lub > 28℃)
Zasilanie, czas pracy akumulatorów
(4) alkaliczne AA 1,5 V, IEC LR6, 12 godzin przy generowaniu sygnału mA 500 omów
Gwarancja
 Trzy lata na elektronikę i rok na cęgi z przewodem

Specyfikacje funkcjonalne
Pomiar mA (za pomocą cęgów) 771/772/773
Rozdzielczość i zakres:  0 do 20,99 mA
Dokładność:  0,2% + 5
Rozdzielczość i zakres:  21,0 do 100,0 mA
Dokładność:  1% + 5
Pomiar mA (seriami za pomocą gniazd testowych typu jack) 772/773
Rozdzielczość i zakres:  0 do 24,00 mA
Dokładność:  0,2% + 2
Generowanie sygnału mA (maks. zasilanie mA: 24 mA przy 1000 omów)
Rozdzielczość i zakres:  0 do 24,00 mA
Dokładność:  0,2% + 2
Symulacja sygnału mA (maks. napięcie 50 V prądu stałego)
Rozdzielczość i zakres:  0 do 24,00 mA
Dokładność:  0,2% + 2
Generowanie napięcia (maks. 2 mA prądu napędowego)
Rozdzielczość i zakres:  0 do 10,00 V prądu stałego
Dokładność:  0,2% + 2
Pomiar napięcia tylko
Rozdzielczość i zakres:  0 do 30,00 V prądu stałego
Dokładność:  0,2% + 2

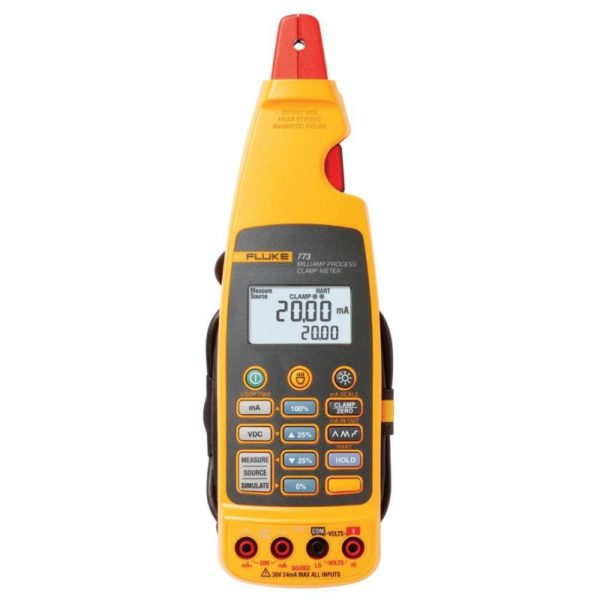

Fluke 773
Cęgowy miliamperomierz przemysłowy

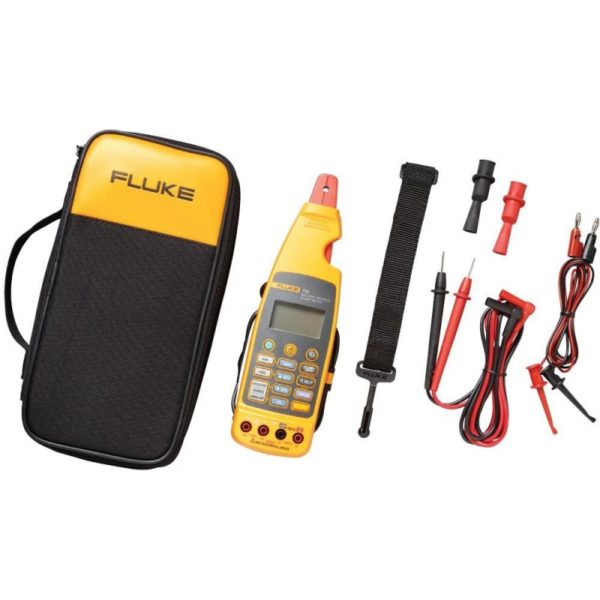

Dołączone akcesoria:
  • Cztery baterie alkaliczne AA (zainstalowane)
  • Miękki pokrowiec
  • Przewody pomiarowe TL75
  • Odłączany zacisk AC 72
  • Przewody pomiarowe TL 940 z minizaczepami
  • Instrukcja
  • Pasek na rzep umożliwiający zawieszenie narzędzia
