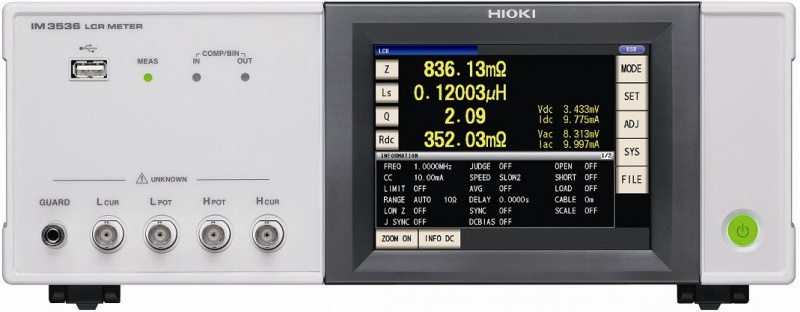

IM3536 - miernik impedancji Nowość!
- Pasmo pomiaru: DC i od 4 Hz do 8 MHz
- Duża szybkość pomiaru: 1 ms (cztery szybkości pomiaru: tryby pomiarowe: FAST (pomiar szybki), MED (średni), SLOW (wolny), SLOW2 (wolny 2))
- Wysoka dokładność pomiaru: ±0,05% w.w.
-
Pomiar 17 parametrów impedancyjnych:
- Z - impedancja [Ω]
- Y - admitancja [S]
- θ - kąt fazowy [?]
- Rs - rezystancja szeregowa = ESR [Ω]
- Rp - rezystancja równoległa [Ω]
- X - reaktancja [Ω]
- G - konduktancja [S]
- B - susceptancja [S]
- Ls - indukcyjność szeregowa [H]
- Lp - idukcyjność równoległa [H]
- Cs - pojemność szeregowa [F]
- Cp - pojemność równoległa [F]
- Q - dobroć
- D - stratność (1/Q)
- σ - przewodność właściwa
- ε - przenikalność elektryczna
- Obliczanie przewodności właściwej i stałej dielektrycznej: wprowadza się wartość długości i pola przekroju poprzecznego przewodnika z wyświetlonej wirtualnej klawiatury dotykowej)
- Zakres pomiaru (impedancji): od 1 mΩ do 200 MΩ (zakres gwarantowanej dokładności)
- Pomiar rezystancji sygnałem stałym (DC): poziom sygnału pomiarowego ustawiony na stałe na 1 V
- Napięcie pomiarowe (tryb) napięcia V, tryb stałonapięciowy CV): regulowane od 10 µV do 5 V
- Prąd pomiarowy (tryb stałoprądowy CC): regulowany od 10 mA do 100 mA
-
Tryby pomiarowe:
- Pomiar LCR: pomiar z użyciem jednego zestawu warunków pomiarowych (pomiar BIN i pomiar komparatorowy),
- Pomiar ciągły: pomiar ciągły z użyciem warunków uprzednio zapisanych w pamięci przyrządu, rozpoczęcie pomiaru przez doprowadzenie zewnętrznego sygnału wyzwalającego (3 typy wyzwalania), maksymalnie 60 pomiarów
-
Funkcja monitora:
- Zakres monitorowania napięcia: od 0,000 V do 5,000 V
- Zakres monitorowania pradu: od 0,000 mA do 100,0 mA
-
Wyzwalanie:
- Typy wyzwalania: wewnętrzne i zewnętrzne (źródło: ręczne, rozkaz komunikacyjny, EXT I/O)
- Opóźnienie wyzwlania: ustawiane od 0,0000 do 9,9999 s
- Wyprowadzanie synchronicznego wyzwalania
- Komparator: ocena typu: Hi, IN i LO dwóch parametrów, metody oceny: wartości bezwzględnej, wartości procentowej, odchylenia procentowego
- Pomiar BIN: 10 kategorii dla dwóch mierzonych parametrów, metody oceny: wartości bezwzględnej, wartości procentowej, odchylenia procentowego
- Wewnętrzna polaryzacja napięciem stałym (tylko kondensatorów)
- Zewnętrzna polaryzacja napięciem i prądem stałym
- Kompensacja długości przewodu: do 4 m (ustawienia: 0, 1, 2, 4 m)
- Kompensacja obciążenia: liczba zestawów warunków kompensacji: maksymalnie 5
- Kompensacja w układzie zwartym/rozwartym
- Kompensacja korelacji: kompensacja wyświetlanych wartości na podstawie współczynnika kompensacji wprowadzonego przez użytkownika
- Tryb "małego Z i dużej dokładności": przeznaczony do zwiększania maksymalnego prądu doprowadzanego do testowanej próbki przez automatyczną zmianę rezystancji wyjściowej przyrządu na 10 Ω (funkcja dostępna na podzakresach: 100 mΩ, 1 Ω i 10 Ω)
- Funkcja sprawdzania styku: pozwala na wykrycie złego kontaktu z testowaną próbką w trakcie pomiaru czteroprzewodowego
- Funkcja tłumienia dużych impedancji (Hi-Z reject): pozwala na wykrywanie błędów styków w trakcie pomiaru dwuprzewodowego
- Funkcja uśredniania przebiegu: umożliwia poprawę dokładności pomiaru
- - wybór liczy uśrednień: od 1 do 256 (ze skokiem 1)
- Pamięć wewnętrzna (32000 wyników pomiarów) - dane z pamięci można przepisać na pamięć przenośną USB i załadować do komputera
- Pamięć nastaw płyty czołowej (panelu): warunki pomiarowe (do 60), wartości kompensacji (do 128)
- Ochrona przed ładunkiem szczątkowym
-
Wyświetlanie: ekran ciekłokrystaliczny, kolorowy, TFT, o przekątnej 5,7", z panelem dotykowym
- w trybie LCR: funkcja ZOOM, ustawianie maksymalnej liczby wyświetlanych cyfr dla każdego wyświetlanego parametru: od 3 do 6 cyfr
- Interfejsy (standardowo): USB, pamięć przenośna USB, EXT I/O (z wyjściem BIN), RS-232C, GP-IB, LAN
- Program do obliczania dokładności pomiaru: do pobrania bez opłat ze strony internetowej HIOKI
- Wymiary, masa: 330 x 119 x 230 [mm], ok. 4,2 kg
- Zakres temperatur pracy: od 0 do 40 °C
- Zakres temperatur składowania: od -10 do 50 °C
- Wyposażenie standardowe: przewód zasilający, instrukcja obsługi, CD z instrukcją z rozkazami komunikacyjnymi i programem do obliczania dokładności
-
-Inne funkcje tego programu:
- zapisywanie danych pomiarowych z miernika impedancji w programie MS Excell lub jako plików tekstowych (format CSV) z użyciem interfejsu przyrządu: USB, LAN, GPIB lub RS-232C
- tworzenie charakterystki częstotliwościowej
- tworzenie charakterystki w funkcji napięcia
- tworzenie charakterystki w funkcji prądu
- pomiar z wyspecyfikowanym odstępem czasowym
- pomiar zmierzonej wartości przez naciśnięcie przycisku RETURN
- automatyczne generowanie punktów przemiatania (konfigurowanie liczby punktów przemiatania) po wprowadzaniu wartości początkowej, końcowej i liczby posrednich punktów danych
- zapisywanie danych w formacie csv
