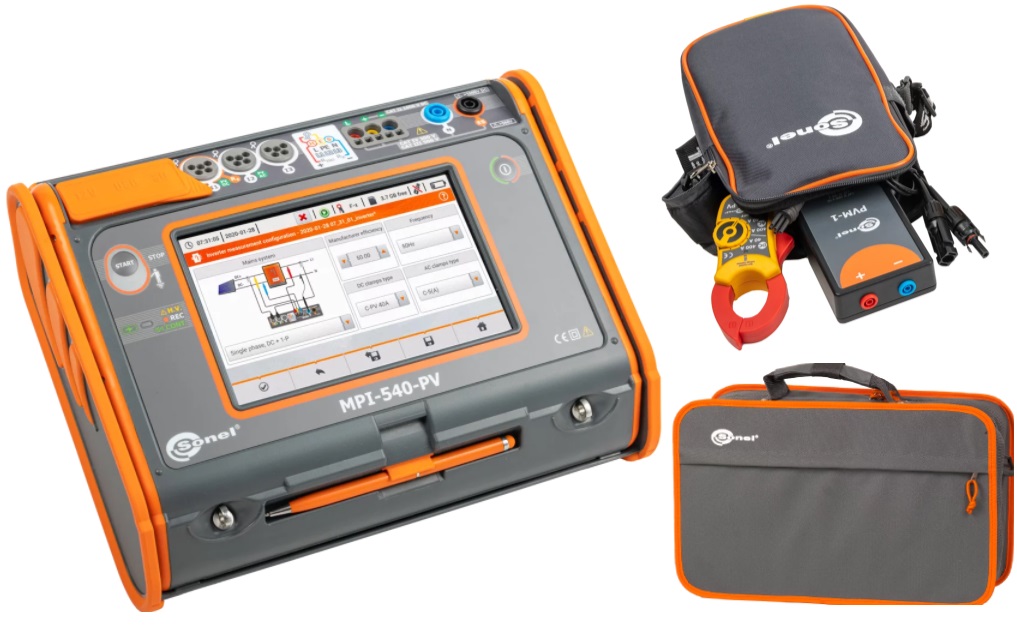

Sonel MPI-540PV Miernik instalacji elektrycznych i fotowoltaicznych

16 236,00  14 206,50  (11 550,00  netto)

Sonel MPI-540-PV miernik instalacji elektrycznych i fotowoltaicznych jest wielofunkcyjnym aparatem do pomiaru instalacji fotowoltaicznych, który wykonuje całościowe pomiary parametrów ochrony przeciwpożarowej, dzięki czemu nie ma potrzeby stosowania dodatkowych urządzeń pomiarowych.

  • ZAPYTAJ O INDYWIDUALNĄ WYCENĘ A OTRZYMASZ DODATKOWY RABAT
  • MPI-540PV DOSTĘPNY Z MAGAZYNU MERAZET
  • AUTORYZOWANY DYSTRYBUTOR FIRMY SONEL –  OTRZYMUJESZ WSPARCIE , PEWNOŚĆ ZAKUPU PEŁNOWARTOŚCIOWEGO SPRZĘTU ORAZ FACHOWE DORADZTWO.
  • Kupując miernik w MERAZET S.A. otrzymują Państwo 10% rabatu na wzorcowanie w laboratorium MERAZET.

Laboratorium Merazet działa zgodnie z systemem zarządzania jakością PN-EN ISO 9001:2009 oraz w oparciu o wymagania normy PN-EN ISO/IEC 17025:2005, zapewniając spójność pomiarową i wysokie parametry uzyskiwanych wyników.

Sonel MPI-540-PV Wielofunkcyjny miernik instalacji elektrycznych i fotowoltaicznych

Sonel MPI-540-PVjest wielofunkcyjnym aparatem do pomiaru instalacji fotowoltaicznych, który wykonuje całościowe pomiary parametrów ochrony przeciwpożarowej, dzięki czemu nie ma potrzeby stosowania dodatkowych urządzeń pomiarowych. MPI-540-PV Sonel to miernik dostosowany aby spełniać wymagania normy PN-EN-62446. Co ważne, parametry sieci odczytywane są na bieżąco i pozwalają na natychmiastową ocenę kontrolowanych urządzeń lub na proste przeniesienie wyników pomiarowych do programu “Sonel Pomiary Elektryczne”.


Ten produkt kupisz też w naszym sklepie korzystając z możliwości płatności online oraz dostawy w 24 h (w dni robocze):
Sprawdź


Sonel MPI 540 PV praktyczne zalety

Sonel MPI-540-PV gwarantuje bardzo dużą dokładność pomiarów, prowadzonych w klasie S normy PN-EN 61000-4-30. Pozwala na szybką ocenę parametrów i określenie potencjalnych oszczędności energii dzięki wbudowanemu kalkulatorowi strat energii. Dodatkowo, trójfazowy rejestrator parametrów sieci elektroenergetycznych, w który wyposażony jest miernik Sonel MPI-540-PV, to gwarancja niezawodnej i zaawansowanej diagnostyki jakości zasilania.

Sonel MPI-540-PV Miernik instalacji elektrycznych i fotowoltaicznych – zalety

Dzięki zastosowaniu akumulatorów Li-Ion uzyskujemy dłuższy czas pracy urządzenia natomiast wyjmowana karta pamięci microSD pozwala na łatwe zwiększenie zasobów pamięci. Miernik Sonel MPI-540-PV  to urządzenie ergonomiczne i łatwe w obsłudze, co gwarantuje panel dotykowy 7” największy z paneli obsługowych dostępnych na rynku. Kolejnymi atutami miernika Sonel MPI-540 to fotowoltaiki są:

  • oszczędność czasu – szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania w zaledwie kilku sekund,
  • uproszczenie pomiarów – urządzenie daje możliwość realizacji automatycznych pomiarów w sekwencji.
  • bardzo szybka od pomiarów do raportu.

Sonel MPI-540-PV nowe oprogramowanie i funkcje

Nową i interesującą funkcją miernika MPI-54-PV od Sonela jest możliwość dodawania do przeprowadzonego pomiaru zdjęć oraz notatek głosowych. Nowe oprogramowanie firmy Soel pozwala na dokonanie takiego multimedialnego opisu punktu pomiarowego i to zupełnie za darmo, wyłącznie po nieodpłatnej aktualizacji systemu.

Sonel MPI-540-PV miernik dla branży fotowoltaicznej

Niespotykana wielofunkcyjność miernika MPI-540-PV pozwala na uzyskanie szerokiej gamy pomiarów, co sprawia, że aparat ten zastępuje kilka mierników nie tracąc przy tym nic na jakości i dokładności przedmiotowych pomiarów.

Sonel MPI-540-PV do kontroli bezpieczeństwa instalacji

Aparat te umożliwia wykonywanie pomiarów sprawdzających bezpieczeństwo instalacji elektrycznych przemysłowych i domowych. Łatwość zautomatyzowania badań wyłączników różnicowoprądowych a trybie Auto, dowolność konfiguracji sekwencji pomiarów, autotesty czy adapter AutoISO-1000C do kontroli rezystancji izolacji przewodów 3-, 4- i 5-żyłowychto kilka z kolejnych atutów tego urządzenia.

Sonel MPI-540-PV – gwarancja pomiarów zgodnie z normą PN-EN 62446

Sonel MPI 540 PV miernik służy do wykonania następujących pomiarów zgodnie z normą PN-EN 62446:

  • rezystancja uziemienia
  • rezystancja izolacji po stronie DC
  • napięcie otwartego obwodu UOC
  • prądy pracy i moce po stronie DC i AC
  • ciągłość połączeń ochronnych
  • sprawność inwertera
  • prąd zwarcia ISC

Pomiar w klasie S normy EN 61000-4-30

Sonel Mierniki MPI-540 oraz  MPI-540-PV Sonel gwarantują rejestrację parametrów jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

  • częstotliwość w zakresie 40 Hz – 70 Hz
  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA  – w zależności od wykorzystanych cęgów prądowych
  • moc bierna (Q), czynna (P), pozorna (S)
  • harmoniczne – do 40-tej w napięciu i prądzie
  • PF – współczynnik mocy, cosφ
  • współczynnik zniekształceń harmonicznych THD dla napięcia oraz prądu

Miernik MPI-540 – pomiary zgodne z przepisami

Mierniki Sonel MPI-540 oraz Sonel MPI-540-PV pozwalają na wykonanie wszystkich pomiarów odbioru instalacji, oczywiście zgodnie z obowiązującymi przepisami.

  • impedancja pętli zwarcia także w obwodach z wyłącznikami RCD
  • rezystancja izolacji oraz rezystancja uziemienia (4 metody pomiarowe oraz pomiar rezystywności gruntu)
  • parametry wyłączników RCD
  • natężenie oświetlenia
  • testy kierunku obrotów silnika oraz kolejności faz
  • ciągłość połączeń ochronnych oraz wyrównawczych

 Sonel MPI-540-PV- kompleksowa analiza parametrów sieci

Rejestrator trójfazowy, wbudowany w miernik, umożliwia obserwację bieżącego stanu sieci oraz rejestrację jej parametrów – napięcia, prądu, mocy, harmonicznych, THD. Ponadto, dzięki miernikowo możliwy jest odczyt wybranych wielkości, a także wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Pomiar wykonywany jest niezależnie od rejestracji zapisywanej na kartę pamięci.

Urządzenie prezentuje:

  • pomiary wielu parametrów w formie tabelarycznej
  • wykresy przebiegów napięcia i prądu – oscyloskop
  • wykres wskazowy
  • wykresy napięcia i prądu w czasie
  • wykres harmonicznych w prądzie i napięciu

Komunikacja i oprogramowanie Sonel

Kolejnym z atutów miernika Sonel jest interfejsów komunikacyjnych oraz możliwość współpracy z oprogramowaniem zewnętrznym. Wbudowany port USB, wyjmowana kartę pamięci SD lub bezprzewodowy port Bluetooth oraz Wi-Fi pozwalają na przeniesienie do dowolnego komputera zewnętrznego danych pomiarowych.

Sonel Pomiary Elektryczne to program do generowanie raportów z badań z zakresu ochrony przeciwporażeniowej, a pobrane wyniki można zapisać do prostych formatów lub wydrukować dzięki Sonel Reader. Do odczytu i analizy danych z rejestratora służy aplikacja Sonel Analiza.

Sonel MPI-540-PV  pomiar w trudnych warunkach

Wielofunkcyjne mierniki Sonel MPI-540 oraz MPI-540-PV dostosowane są do pracy w trudnych warunkach otoczenia, a odchylana pokrywa ekranu, chroni go przed uszkodzeniami mechanicznymi. Projekt obudowy wykonanej w stopniu ochrony IP51 pozwala na ławy i szybki dostęp do panelu dotykowego, gniazd komunikacyjnych i sond pomiarowych i co ważne, odporny jest na działanie kurzu i wody.



Standardowy komplet dostarczany przez producenta obejmuje:

  • miernik MPI-540 – WMPLMPI540PV / WMPLMPI540 / WMPLMPI540S
  • komplet przewodów pomiarowych:
    adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko) (kat. III 300 V)
    przewody 1,2 m w kat. III 1000 V zakończone wtykami bananowymi – 4 szt.: żółty – czerwony  – niebieski  – czarny z oznacznikiem N
    przewód do pomiaru uziemień na szpuli (wtyki bananowe): – 15 m niebieski  – 30 m czerwony
    przewód do transmisji, zakończony wtykami USB
  • krokodylek 1 kV 20 A (kat. III 1000 V) – 4 szt.: – żółty K02 – czerwony K02 – niebieski K02 – czarny K02
  • sonda ostrzowa z gniazdem bananowym (kat. III 1000 V) – 3 szt.: żółta – czerwona – niebieska
  • sonda 30 cm do wbijania w grunt – 2 szt.
  • adapter do złączki szynowej z gwintem M4/M6 – komplet 4 szt (do złączki szynowej z gwintem M4 i M6)
  • zasilacz do ładowania akumulatorów Z7
  • przewód do ładowania akumulatorów (wtyk IEC C13, 230 V)
  • przewód do ładowania z gniazda zapalniczki samochodowej
  • futerał na miernik i akcesoria
  • szelki do miernika (długie 1,5 m i krótkie 30 cm)
  • pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah
  • karta microSD 4 GB
  • cęgi elastyczne F-3A o prądzie do 3 kA AC (Ø 120 mm) – 3 szt.
  • adapter PVM-1 (MPI-540PV)
  •  cęgi pomiarowe C-PV (MPI-540PV)
  • adapter MC4-gniazda bananowe (komplet) (MPI-540PV)
  • adapter do cęgów C-PV (MPI-540PV)
  • futerał na akcesoria PV  (MPI-540PV)
  • instrukcja obsługi
  • karta gwarancyjna





Proponowane wyposażenie dodatkowe
adapter do testowania stacji ładowania pojazdów elektrycznych EVSE-01 (WAADAEVSE01)
Program do protokołów PE6 – licencja jednostanowiskowa
Klucz sprzętowy do PE6 – licencja przenośna
Wtyczka kątowa do gniazda 230V WS-04
Adapter gniazd trójfazowych AGT16P 16A , 5 pin
Adapter gniazd trójfazowych AGT32P 32A , 5 pin
Adapter gniazd trójfazowych AGT63P 63A , 5 pin
Adapter AutoIso1000C do pomiaru rezystancji izolacji kabli wielożyłowych
Cęgi odbiorcze C3 – do metody dwucęgowej pomiaru uziemienia
Cęgi nadawcze N1 – do metody dwucęgowej pomiaru uziemienia
Program do protokołów z oświetlenia FOTON
Sonda luksomierza LP-1
Sonda luksomierza LP-10B
