Oscyloskop SDS7072E 2x70MHz, 1GSa/s, 10M, 8 cali

Name: Oscyloskop SDS7072E 2x70MHz, 1GSa/s, 10M, 8 cali
SKU: 3007625
Price: 1640.00 PLN
Availability: InStock

2 017,20 zł (1 640,00 zł netto)

Dodaj do zapytania

Najniższa cena w ciągu 30 dni: 1 640,00 zł netto

Kategorie: Oscyloskopy cyfrowe

GWARANCJA 3 LATA - WYŁĄCZNIE U AUTORYZOWANEGO DYSTRUBUTORA NA TERENIE POLSKI

Główne zalety serii SDS-E wersja ekonomiczna

8 calowy wyświetlacz TFT o rozdzielczości 800x600
Rekord pamięci 1M standard - ( opcjonalnie 10M na kanał)
Próbkowanie 500MSa/s do 1GSa/s w zależności od modelu
Interfejs VGA, USB host/device, Funkcja Dobry / Zły; LAN
Wbudowane filtry cyfrowe: dolnoprzepustowy, górnoprzepustowy, pasmowo przepustowy, pasmowo zaporowy
Pomiar i wyświetlanie przebiegu prądu za pomocą przystawki cęgowej AC/DC od 1mA do 400A ( opcja dodatkowa przystawka CP-05)
Funkcja Autoset i Autoscale
Menu w języku polskim

Oscyloskop SDS7072E - SPECYFIKACJA MODELU

Pasmo 70MHz
Kanały 2
Max. napięcie wejściowe 400V (PK-PK)
Czas narastania ≤5ns
Próbkowanie w czasie rzeczywistym 500MSa/s
Rozdzielczość pionowa 8 bitów
Impedancja wejściowa 1MΩ±2%, 15pF
Izolacja kanałów: 50Hz 100:1, 10MHz 40:1
Interfejsy: USB host/device; LAN, VGA, Pass/Fail
Dokładność ±(3%+0,05dz)
Parametry oscyloskopu:
Czułość wejściowa 2mV-10V/dz
Podstawa czasu 2ns-100s
Pamięć: 10M punktów na kanał
Wbudowane filtry cyfrowe: dolnoprzepustowy, górnoprzepustowy, pasmowo przepustowy, pasmowo zaporowy
Tryb Poświaty / Uśrednianie
Tryb XY
Pomiary automatyczne 20 oraz kursorowe
Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A narastające B?Delay A opadające B
Wyzwalanie : Edge, Pulse, Video, Slope, Alternate
Wyzwalanie zewnętrzne
Funkcje matematyczne + / - / inwersja / mnożenie / dzielenie / FFT
Autodopasowanie (AUTOSET)
Podzielnia sondy 1X, 10X, 100X, 1000X
Pamięć przebiegów 15
Menu w języku polskim
Falomierz
USB do zapisu na pamięć USB
Wyświetlacz kolorowy 8” LCD TFT, 800x600 pixeli;
Wymiary 348x170x78mm
Waga 1,5kg

Dostępne modele:

SDS5032E, pasmo 2x30MHz, próbkowanie 500MS/s
SDS5052E, pasmo 2x50MHz, próbkowanie 500MS/s
SDS6062E, pasmo 2x60MHz, próbkowanie 500MS/s
SDS7072E, pasmo 2x70MHz, próbkowanie 1GS/s
SDS7102E, pasmo 2x100MHz, próbkowanie 1GS/s
SDS7122E, pasmo 2x125MHz, próbkowanie 1GS/s

Model		SDS5032E	SDS5052E	SDS6062E	SDS7072E	SDS7102E	SDS7122E
Pasmo		30MHz	50MHz	60MHz	70MHz	100MHz	125MHz
Szybkość próbkowania		500MS/s			1GS/s
Odchylanie poziome		5ns/dz ÷ 100ns/dz krok 1-2-5			2ns/dz ÷ 100ns/dz krok 1-2-5
Czas narastania		≤ 11ns	≤ 7ns	≤ 5,8ns	≤ 5ns	≤ 3,5ns		≤ 2,8ns
Kanały		CH1, CH2, EXT
Wyświetlacz		8" LCD, 800 x 600 pikseli, 65535 kolorów
Impedancja wejściowa		1MΩ±2% równolegle z 10pF±5pF		1MΩ±2% równolegle z 13pF±3pF
Separacja kanałów		50MHz: 100:1; 10MHz: 40:1
Max napięcie wejściowe		400V (PK-PK) (DC+AC, PK-PK)
Dokładność wzmocnienia DC		±3%
Bufor pamięci		10kpts		1Mpts (opcjonalnie 10Mpts)
Dokładność DC		średnia ≥16: ±(3% odczytu + 0,05 div) dla ?V
Współczynnik tłumienia sondy		1X, 10X, 100X, 1000X
Odpowiedź LF (AC, -3dB)		≥ 10Hz(na wejściu, sprzężenie AC, -3dB)
Szybkość próbkowania/Czas zmiany dokładność		±100ppm
Interpolacja		sin(x) / x
Dokładność interwału (?T) (pełne pasmo)		Pojedyncze: ±(1 czas interwału + 100ppm x odczyt +0,6ns); Średnia >16: ±(1 czas interwału + 100ppm x odczyt +0,4ns)
Sprzężenie wejścia		DC, AC i GND
Rozdzielczość pionowa (A/D)		8 bitów (2 kanały jednocześnie)
Czułość pionowa		5mV/div ÷ 10V/div		2mV/div ÷ 10V/div
Filtr cyfrowy		dolnoprzepustowy, górnoprzepustowy, pasmowo przepustowy, pasmowo zaporowy
Typ wyzwalania		poziomem, impulsem, wideo, zboczem, naprzemienne
Tryb wyzwalania		automatyczny, normalny, pojedynczy
Poziom wyzwalania		±6 działek od centrum ekranu
Wideo		standardy NTSC, PAL i SECAM
Pomiar kursorem		?V i ?T między kursorami
Automatyczny pomiar		Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B narastanie , Delay A→B opadanie , +Width, -Width, +Duty, -Duty
Przebiegi matematyczne		?, ?, ×, ÷, negacja, FFT
magazynowanie przebiegów		15 przebiegów
Krzywe Lissajou	Pasmo	Pełne pasmo
	Przesunięcie fazowe	±3°

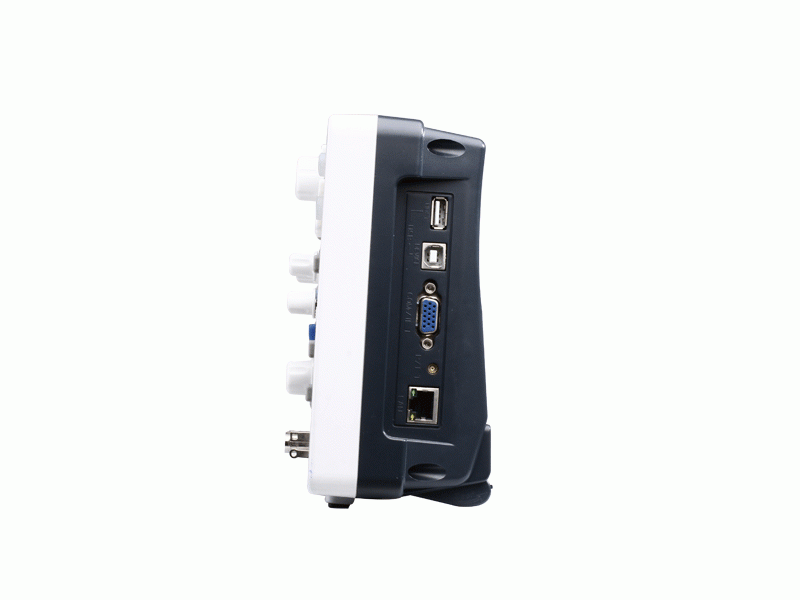

Interfejsy komunikacyjne		USB Host, USB Device, Pass/Fail, LAN, opcjonalnie VGA
Licznik częstotliwości		dostępny
Zasilanie		100V ÷ 240V AC, 50/60Hz, CAT II
Pobór mocy		<18W
Bezpiecznik		2A, (T) zwłoczny, 250V
Akumulator (opcjonalny)		nie dotyczy
Wymiary		348 x 170 x 78 mm
Waga (bez opakowania)		1,5kg
