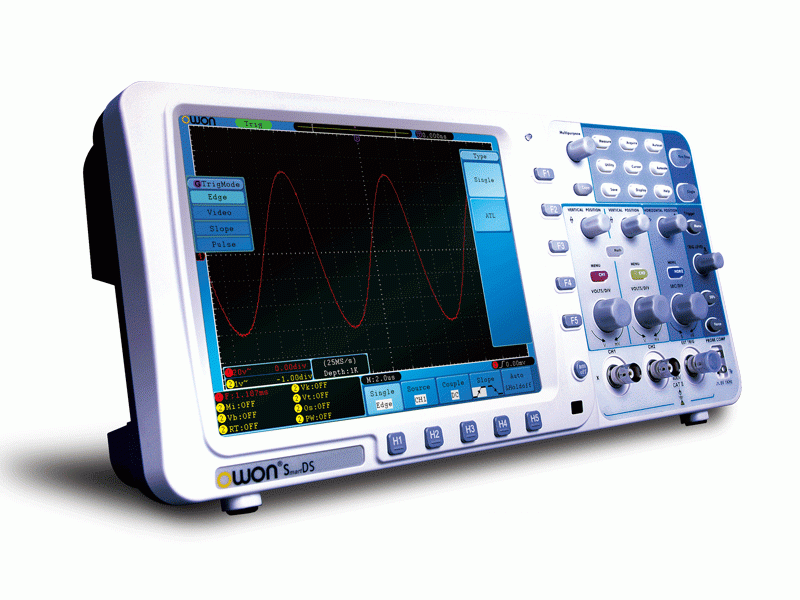

Oscyloskop SDS7122E 125MHz 8bit

2 767,50  (2 250,00  netto)

Najniższa cena w ciągu 30 dni: 2 250,00  netto

GWARANCJA 3 LATA - WYŁĄCZNIE U AUTORYZOWANEGO DYSTRUBUTORA NA TERENIE POLSKI


Główne zalety serii SDS-E wersja ekonomiczna

  • 8 calowy wyświetlacz TFT o rozdzielczości 800x600
  • Rekord pamięci 1M standard - ( opcjonalnie 10M na kanał)
  • Próbkowanie 500MSa/s do 1GSa/s w zależności od modelu
  • Interfejs VGA, USB host/device, Funkcja Dobry / Zły; LAN
  • Wbudowane filtry cyfrowe: dolnoprzepustowy, górnoprzepustowy, pasmowo przepustowy, pasmowo zaporowy
  • Pomiar i wyświetlanie przebiegu prądu za pomocą przystawki cęgowej AC/DC od 1mA do 400A ( opcja dodatkowa przystawka CP-05)
  • Funkcja Autoset i Autoscale
  • Menu w języku polskim

Model

SDS5032E

SDS5052E

SDS6062E

SDS7072E

SDS7102E

SDS7122E

Pasmo

30MHz

50MHz

60MHz

70MHz

100MHz

125MHz

Szybkość próbkowania

500MS/s

1GS/s

Odchylanie poziome

5ns/dz ÷ 100ns/dz
krok 1-2-5

2ns/dz ÷ 100ns/dz
krok 1-2-5

Czas narastania

≤ 11ns

≤ 7ns

≤ 5,8ns

≤ 5ns

≤ 3,5ns

≤ 2,8ns

Kanały

CH1, CH2, EXT

Wyświetlacz

8"  LCD, 800 x 600 pikseli, 65535 kolorów

Impedancja wejściowa

1MΩ±2% równolegle z
 10pF±5pF

1MΩ±2% równolegle z 13pF±3pF

Separacja kanałów

50MHz: 100:1;  10MHz: 40:1

Max napięcie wejściowe

400V (PK-PK) (DC+AC, PK-PK)

Dokładność wzmocnienia DC

±3%

Bufor pamięci

10kpts

1Mpts (opcjonalnie 10Mpts)

Dokładność DC

średnia ≥16: ±(3% odczytu + 0,05 div) dla ?V

Współczynnik tłumienia sondy

1X, 10X, 100X, 1000X

Odpowiedź LF (AC, -3dB)

≥ 10Hz(na wejściu, sprzężenie AC, -3dB)

Szybkość próbkowania/Czas zmiany dokładność

±100ppm

Interpolacja

sin(x) / x

Dokładność interwału (?T)
(pełne pasmo)

Pojedyncze: ±(1 czas interwału + 100ppm x odczyt +0,6ns);
Średnia >16: ±(1 czas interwału + 100ppm x odczyt +0,4ns)

Sprzężenie wejścia

DC, AC i GND

Rozdzielczość pionowa (A/D)

8 bitów (2 kanały jednocześnie)

Czułość pionowa

5mV/div ÷ 10V/div

2mV/div ÷ 10V/div

Filtr cyfrowy

dolnoprzepustowy, górnoprzepustowy, pasmowo przepustowy, pasmowo zaporowy

Typ wyzwalania

poziomem, impulsem, wideo, zboczem, naprzemienne

Tryb wyzwalania

automatyczny, normalny, pojedynczy

Poziom wyzwalania

±6 działek od centrum ekranu

Wideo

standardy NTSC, PAL i SECAM

Pomiar kursorem

?V i ?T między kursorami

Automatyczny pomiar

Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B narastanie , Delay A→B opadanie , +Width, -Width, +Duty, -Duty

Funkcje matematyczne

?, ?, ×, ÷, negacja, FFT

Przechowywanie funkcji

15 przebiegów

Krzywe Lissajou

Pasmo

Pełne pasmo

Przesunięcie fazowe

±3°

Interfejsy komunikacyjne

USB Host, USB Device, Pass/Fail, LAN, opcjonalnie VGA

Licznik częstotliwości

dostępny

Zasilanie

100V ÷ 240V AC, 50/60Hz, CAT II

Pobór mocy

<18W

Bezpiecznik

2A, (T) zwłoczny, 250V

Akumulator (opcjonalnie)

nie dotyczy

Wymiary

348 x 170 x 78 mm

Waga (bez opakowania)

1,5kg



wyposażenie standardowe:

  • sonda oscyloskopowa 2szt.
  • oprogramowanie na CD
  • instrukcja obsługi w języku polskim oraz angielskim
  • przewód USB
  • przewód zasilający


wyposażenie opcjonalne:

  • torba do oscyloskopu SDS - Owon
  • sonda prądowa CP-05 (1mA-400A AC/DC; DC-200kHz; srednica 23mm)
  • sonda oscyloskopowa x100(2kV), 100MHz - Owon
  • sonda oscyloskopowa x1000(10kV), 20MHz - Owon
  • sonda oscyloskopowa x1000(20kV), 20MHz - Owon
  • sonda oscyloskopowa x1000(40kV), 20MHz - Owon
