Piece obrotowe rurowe do procesów ciągłych do 1300 °C

PDF
Świadectwo wzorcowania za dodatkową opłatą
Świadectwo rozkładu temperatury za dodatkową opłatą
Kwalifikacja IQ, OQ, PQ za dodatkową opłatą
Możliwość przedłużenia gwarancji za dodatkową opłatą
Serwis pogwarancyjny w Merazet

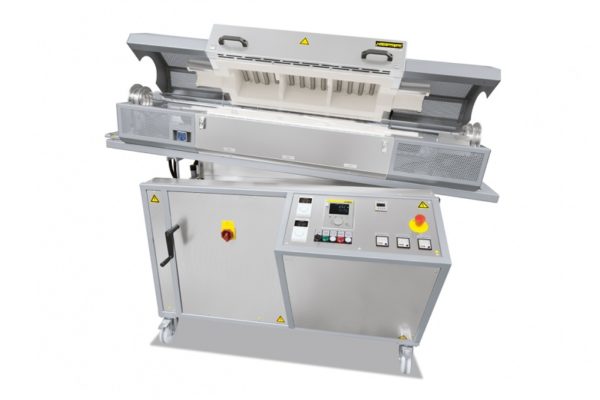

Piece obrotowe rurowe serii RSRC nadają się szczególnie do procesów, w których ciągle przesuwający się materiał jest krótko rozgrzewany.

W tym celu piec obrotowy rurowy jest lekko przechylany i doprowadzany do temperatury docelowej. Materiał jest potem ciągle doprowadzany na górnym końcu rury. Przesuwa się przez rozgrzany odcinek rury i wypada na dolnym końcu rury. Czas obróbki cieplnej wynika z kąta nachylenia, prędkości obrotowej i długości rury roboczej oraz z własności przepływowych materiału wsadowego.

Piec obrotowy rurowy, wyposażony w opcjonalnie dostępny zamknięty system zasilający na 5 l materiału wsadowego wraz ze zbiornikiem odbierającym, może być przy tym używany do procesów w atmosferze gazu ochronnego i w próżni.

W zależności od procesu, wsadu i żądanej temperatury maksymalnej używa się różnych rur roboczych ze szkła kwarcowego, ceramiki lub metalu (patrz strona 42). Dzięki temu ten model pieca obrotowy rurowy jest bardzo elastyczny i nadaje się do różnych celów.

  • Tmax 1100 °C
    • Rura robocza otwierana dwustronnie ze szkła kwarcowego
    • Termoelement typu K
  • Tmax 1300 °C
    • Obustronnie otwarta rura robocza z ceramiki C 530
    • Termoelement typu S
  • Elementy grzewcze swobodnie emitujące promieniowanie na rurach nośnych
  • Obudowa z nierdzewnych blach strukturalnych
  • Płynna regulacja napędu od ok. 2 do 45 obr./min
  • Cyfrowe urządzenie wskaźnikowe kąta pochylenia pieca obrotowy rurowy
  • Bardzo proste wyjmowanie dzięki napędowi bezpaskowemu i odchylanej obudowie pieca (temperatura otwarcia < 180  °C)
  • Kompaktowe urządzenie, piec zamontowany na podstawie z
    • Ręcznym napędem śrubowym, z korbą do ustawienia kąta nachylenia
    • Zintegrowany kontroler i rozdzielnica
    • Rolki transportowe
  • Zastosowanie zgodne z przeznaczeniem w oparciu o instrukcję obsługi
  • NTLog Basic do controllera firmy Nabertherm: zapis danych procesowych w pamięci USB
  • Trzystrefowa regulacja do optymalizacji równomierności temperatury
  • Wskaźnik temperatury w rurze roboczej z dodatkowym termoelementem do pomiaru
  • Kontrola wsadu za pomocą dodatkowego termoelementu w rurze roboczej
  • Różne systemy napełniania gazem z dobrym opłukiwaniem wsadu gazem procesowym w prądzie przeciwnym (tylko w połączeniu z systemem zasilającym, zob. wyżej)
  • Zawór zwrotny na przyłączu gazu zapobiega przedostawaniu się fałszywego powietrza
  • Wytwarzanie próżni, w zależności od używanej pompy do 10-2 mbarów
  • System zasilający do stałego podawania materiału, składający się z następujących elementów:
    • Lejek do napełniania ze stali szlachetnej wraz z elektrycznym generatorem wibracji dla optymalnego doprowadzania materiału do rury roboczej
    • Ślimak przenośnika napędzany elektrycznie na wlocie rury roboczej o skoku 10, 20 lub 40 mm i z regulacją prędkości obrotowej w zakresie od 0,28 do 6 obrotów/minutę, na zamówienie przekładnie redukujące i multiplikujące dla pozostałych zakresów prędkości obrotowych
    • Butla zbierająca ze szkła laboratoryjnego na wylocie z rury roboczej
    • Dostosowany do eksploatacji w otoczeniu gazu lub w atmosferze próżniowej
  • Rury robocze z różnych materiałów
  • Reaktory okresowe ze szkła kwarcowego, Tmax 1100 °C
  • Elektryczny napęd liniowy do regulacji kąta pochylenia
  • Po złożeniu zapytania dostępne są wyższe temperatury do 1600  °C
  • Sterownik PLC do kontroli temperatury i sterowanie dla podłączonych agregatów, jak np. załączania i prędkości ślimaka przenośnika, prędkości obrotowej rury roboczej, załączania generatora wibracyjnego itp.
  • Sterowanie i dokumentacja procesów za pośrednictwem pakietu oprogramowania VCD lub Nabertherm Control Center NCC do monitorowania, dokumentacji i sterowania
