Piece kupelacyjne, probiercze do 1300 °C

PDF
Świadectwo wzorcowania za dodatkową opłatą
Świadectwo rozkładu temperatury za dodatkową opłatą
Kwalifikacja IQ, OQ, PQ za dodatkową opłatą
Możliwość przedłużenia gwarancji za dodatkową opłatą
Serwis pogwarancyjny w Merazet

Kupelacja jest procesem oddzielania metali szlachetnych (np. złota i srebra) z ich stopów z metalami nieszlachetnymi. Podczas tego procesu uwalniane są żrące gazy, które atakują wymurówkę pieca i elementy grzewcze. Piece kupelacyjne N ../13 CUP są specjalnie zaprojektowane do pracy w szczególnie wymagających warunkach procesowych.

Ceramiczna mufla stanowiąca przestrzeń roboczą pieca chroni w możliwie jak najlepszy sposób elementy grzewcze i wymurówkę ogniotrwałą przed działaniem par. Specjalny system doprowadzania powietrza świeżego i odprowadzania zużytego kieruje gazy odlotowe do odciągu pieca kupelacyjnego i jednocześnie zasila atmosferę pieca świeżym powietrzem. Zintegrowany odciąg powietrza wylotowego umieszczony na pokrywie pieca i nad drzwiami stanowi interfejs do połączenia z koniecznym lokalnym systemem odprowadzania powietrza wylotowego (zakres dostawy klienta). Konserwacja pieca jest bardzo prosta – wszystkie części ulegające zużyciu eksploatacyjnemu (tj. ceramiczna mufla i elementy grzewcze) mogą być łatwo wymienione.

Model pieca kupelacyjnego N 4/13 CUP jest przeznaczony do montażu na stole, natomiast N 10/13 CUP – do bezpośredniego włączenia w proces kupelacji. Ze względu na dużą wysokość model N 30/13 CUP może być także używany do procesu stapiania w tyglach. Piec szybowy S 73/HS jest specjalnie zaprojektowany do procesu stapiania w tyglach.

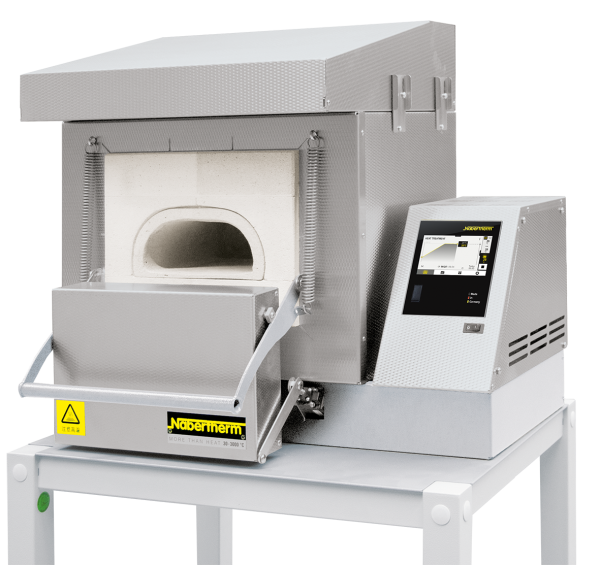

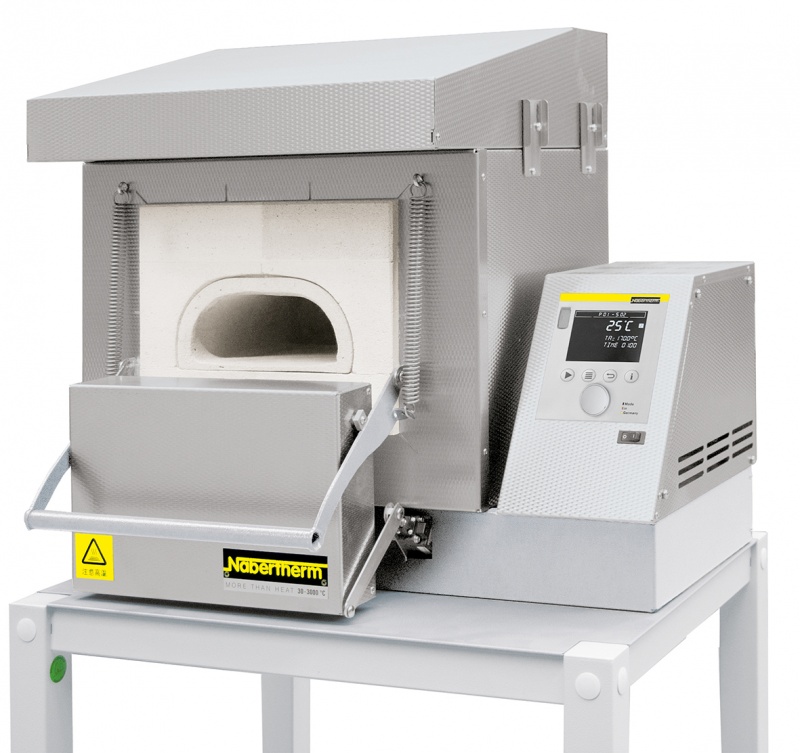

Piec kupelacyjny N 4/13 CUP – wersja standardowa

  • Kompaktowy model do zabudowy stołowej
  • Obudowa o podwójnej ścianie wykonana z blach strukturalnych ze stali nierdzewnej z dodatkowym chłodzeniem dla niskich temperatur zewnętrznych
  • Wyłączne zastosowanie materiałów izolacyjnych bez klasyfikacji zgodnie z rozporządzeniem (WE) nr 1272/2008 (CLP)
  • Mufla ceramiczna do ochrony elementów grzewczych i wymurówki ogniotrwałej
  • Ogrzewanie przestrzeni roboczej pieca z 3 stron (od dołu i przez ściany) za pomocą elementów grzewczych umieszczonych na rurach wsporczych
  • System odprowadzania gazów odlotowych ze zintegrowanym odciągiem zabudowanym na pokrywie pieca i nad drzwiami z możliwością podłączenia do miejscowego systemu wyciągowego (wykonanie przez klienta)
  • Drzwi podnoszone obsługiwane ręcznie
  • Zastosowanie zgodne z przeznaczeniem w oparciu o instrukcję obsługi
  • NTLog Basic do controllera firmy Nabertherm: zapis danych procesowych w pamięci USB

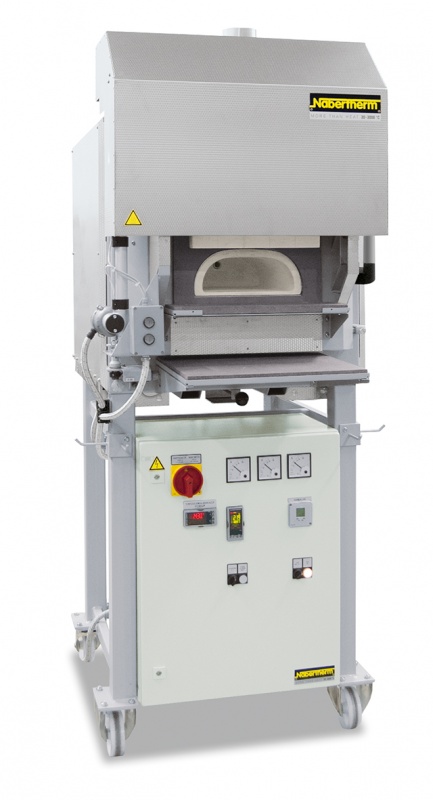

Piec kupelacyjny N 10/13 CUP i N 30/13 CUP – wersja standardowa

  • Mufla ceramiczna do ochrony elementów grzewczych i wymurówki ogniotrwałej
  • Obudowa o podwójnej ścianie wykonana z blach strukturalnych ze stali nierdzewnej z dodatkowym chłodzeniem dla niskich temperatur zewnętrznych
  • Wyłączne zastosowanie materiałów izolacyjnych bez klasyfikacji zgodnie z rozporządzeniem (WE) nr 1272/2008 (CLP)
  • Ogrzewanie przestrzeni roboczej pieca z 4 stron za pomocą elementów grzewczych umieszczonych na rurach wsporczych
  • Przestrzeń robocza pieca jest wentylowana, co stanowi dodatkowe zabezpieczenie elementów grzewczych
  • Przestrzeń robocza pieca z elementami grzewczymi jest wentylowana, co stanowi dodatkowe zabezpieczenie tych elementów
  • Dokładne prowadzenie temperatury zapewnione dzięki termoelementowi regulacyjnemu umieszczonemu bezpośrednio w mufli
  • Kształtka zaślepiająca do mufli z uchwytem w modelu N 10/13 CUP
  • Drzwi podnoszone obsługiwane elektromechanicznie w N 30/13 CUP
  • Stół roboczy / półka przed muflą
  • Specjalny system doprowadzania powietrza świeżego do i odprowadzania zużytego z mufli ceramicznej. Gazy odlotowe są wyprowadzane przez rurę ceramiczną znajdującą się w tylnej części mufli do wyciągu. Regulowana wymiana powietrza.
  • System odprowadzania gazów odlotowych ze zintegrowanym odciągiem zabudowanym na pokrywie pieca i nad drzwiami z możliwością podłączenia do miejscowego systemu wyciągowego (wykonanie przez klienta)
  • Ogranicznik temperatury z regulowaną temperaturą wyłączania do zabezpieczenia pieca i wsadu przed przegrzaniem
  • Zastosowanie zgodne z przeznaczeniem w oparciu o instrukcję obsługi
  • NTLog Basic do controllera firmy Nabertherm: zapis danych procesowych w pamięci USB

Piec szybowy S 73/HS – wersja standardowa

  • Kompaktowy piec szybowy do procesu stapiania w tyglach
  • Obudowa o podwójnej ścianie wykonana z blach strukturalnych ze stali nierdzewnej z dodatkowym chłodzeniem dla niskich temperatur zewnętrznych
  • Wyłączne zastosowanie materiałów izolacyjnych bez klasyfikacji zgodnie z rozporządzeniem (WE) nr 1272/2008 (CLP)
  • Dzielona pokrywa, otwierana uchylnie, obsługiwana ręcznie
  • Ogrzewanie z 4 stron
  • Elementy grzewcze i dno pieca są chronione przed zużyciem i działaniem substancji żrących za pomocą płytek z węglika krzemu
  • Wentylacja przestrzeni roboczej pieca zapewnia dodatkową ochroną elementów grzewczych
  • Skrzynki wentylacyjne z izolowanym wyprowadzeniem rur do tyłu. Króćce do podłączenia z lokalnym systemem wyciągowym w miejscu pracy.
  • Zastosowanie zgodne z przeznaczeniem w oparciu o instrukcję obsługi
  • NTLog Basic do controllera firmy Nabertherm: zapis danych procesowych w pamięci USB
Model Tmax Wymiary wewn., w mm Pojemność Wymiary zewn.1, w mm Moc Zasilanie Ciężar
°C szer. głęb. wys. w l Szer. Głęb. Wys. w kW elektryczne* w kg
N 4/13 CUP 1280 185 250 80 3,7 800 750 750 3 1-fazowe 105
N 10/13 CUP 1300 250 540 95 8,0 800 1300 1850 15 3-fazowe 450
N 30/13 CUP 1300 250 500 250 25,0 1050 1300 2150 15 3-fazowe 480
S 73/HS 1300 530 380 360 73,0 1050 1530 900 26 3-fazowe 890
1Wymiary zewnętrzne zmieniają się w wersji z wyposażeniem dodatkowym. Wymiary na zamówienie. *Informacje dotyczące napięcia zasilania: zob. strona 75

Wyposażenie dodatkowe pieca kupelacyjnego N 4/13 CUP

  • Ogranicznik temperatury z regulowaną temperaturą wyłączania do abezpieczenia pieca i wsadu przed przegrzaniem

Dodatkowe wyposażenie pieców kupelacyjnych N 10/13 CUP i N 30/13 CUP

  • Drzwi podnoszone obsługiwane elektromechanicznie w N 10/13 CUP
  • Uchylny wziernik stanowiący zabezpieczenie przed przegrzaniem
  • Regulator czasowy do ustawiania czasu włączania i wyłączania grzania (w celu utrzymania zadanej temperatury)
  • Konstrukcja umieszczona na rolkach

Wyposażenie dodatkowe pieca szybowego S 73/HS

  • Ręcznie obsługiwana pokrywa na rolkach
  • Pokrywa na rolkach obsługiwana pneumatycznie
  • Ogranicznik temperatury z regulowaną temperaturą wyłączania do abezpieczenia pieca i wsadu przed przegrzaniem
  • Regulator czasowy do ustawiania czasu włączania i wyłączania grzania (w celu utrzymania zadanej temperatury)
