» » » » Płyta obciążana statycznie AX01 ANIX

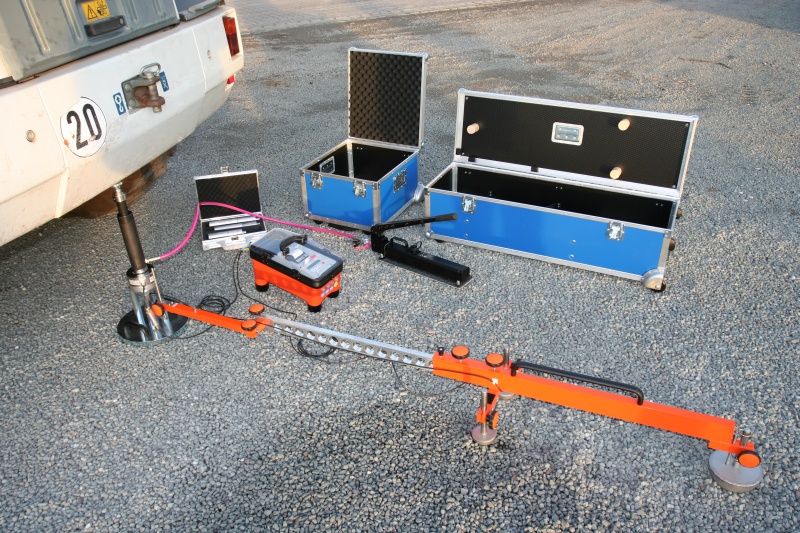

Płyta obciążana statycznie AX01 z elektroniczną rejestracją danych.
Aparat do badania nośności zagęszczenia nawierzchni podatnych i podłoża drogowego.
Pozwala na określenie krzywej osiadania oraz modułów odkształcenia Ev1,Ev2.

Urządzenie umożliwia wydruk protokołu miejscu budowy. Dane z badania są również zapisywane na karcie SD, umożliwia to ich dalsze magazynowanie i przenoszenie do komputera PC. Program pozwalana dalsze na opracowanie danych, np. w arkuszu MS Excel.

Dane techniczne urządzenia pomiarowego:

  • średnica płyty obciążającej: 300mm
  • stosunek ramion: 1:1 do 1:2
  • odczyt: osiadanie 0,1 mm, naprężenie 0,0001 MN/m (przy nacisku i dane magazynowane), 0,001 MN/m (na wyświetlaczu)
  • wbudowany akumulator 9,6 V, 5 Ah, szybkoładujący ok. 2 h wystarcza na około 48 h ciągłej pracy
  • drukarka termiczna 57 mm szerokośc papieru
  • karta SD do zapisu ok. 200 badań

Dane techniczne układu mechanicznego:

  • bezpośredni pomiar przemieszczenia wg DIN18134, siły nacisku 100kN, pomiar jednym indukcyjnym
  • czujnikiem przemieszczenia
  • pompa hydrauliczna z cylindrem o sile 100kN
  • płyta obciążana S355J0, 300mm z tunelem pomiarowym
  • jedno czujnikowy mostek pomiarowy dla bezpośredniego pomiaru
  • zestaw przedłużeń (łączna długość 650mm)
  • górne przeguby kulowe magnetyczne (obciążenie do60kN)

Wymiary:

  • mostek pomiarowy: dł x szer x wys (min) 1150 x 340 x 260 mm, po rozłożeniu ok. 2330 x 340 x 310 mm, waga: 13,9 kg
  • wys. cylindra: 285 mm, waga urządzenia hydraulicznego: 9,5 kg
  • płyta obciążana: śr 300 mm, wys 265 mm, waga: 22,6 kg
  • elementy przedłużające 2 x 25 mm, 2 x 50 mm, 2 x 100 mm, 2 x 150 mm,  łączna waga: 2,5 kg
  • górny przegub magnetyczny: 0,9 kg
  • urządzenie pomiarowe: 4,5 kg
  • lączna waga: 54,9 kg (bez opakowania)

Więcej informacji o produkcie znajdą Państwo w karcie katalogowej.

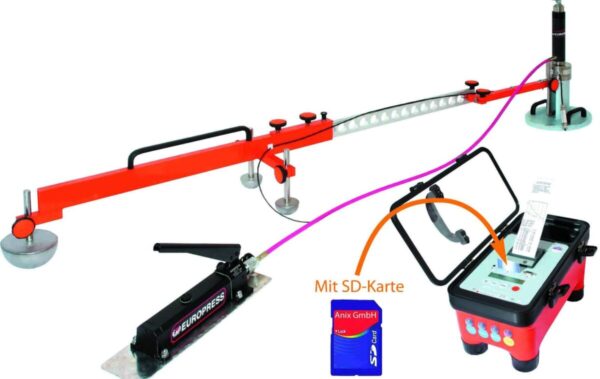

W skład zestawu wchodzą:

  • elektroniczny rejestrator z drukarką termiczną
  • czujnik przemieszczenia
  • kable połączeniowe
  • czytnik kart SD (Windows PC, USB)
  • program w arkuszu Excel do odczytywania danych
  • 6 rolek papieru do drukarki
  • czujnik pomiaru siły 100kN · komplet przedłużek
