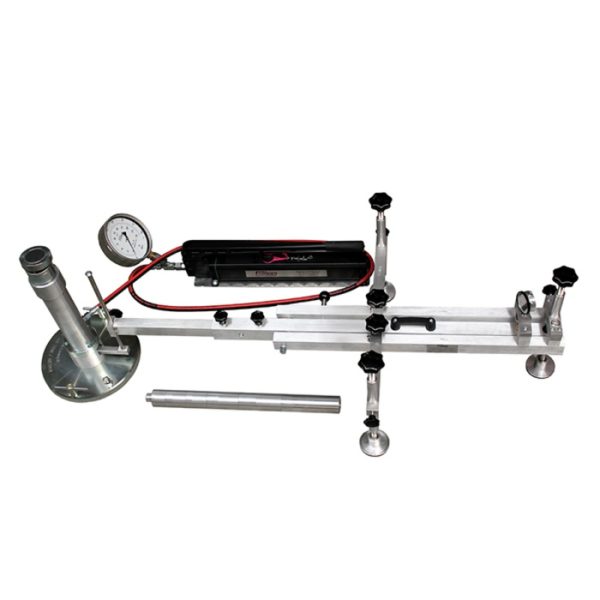

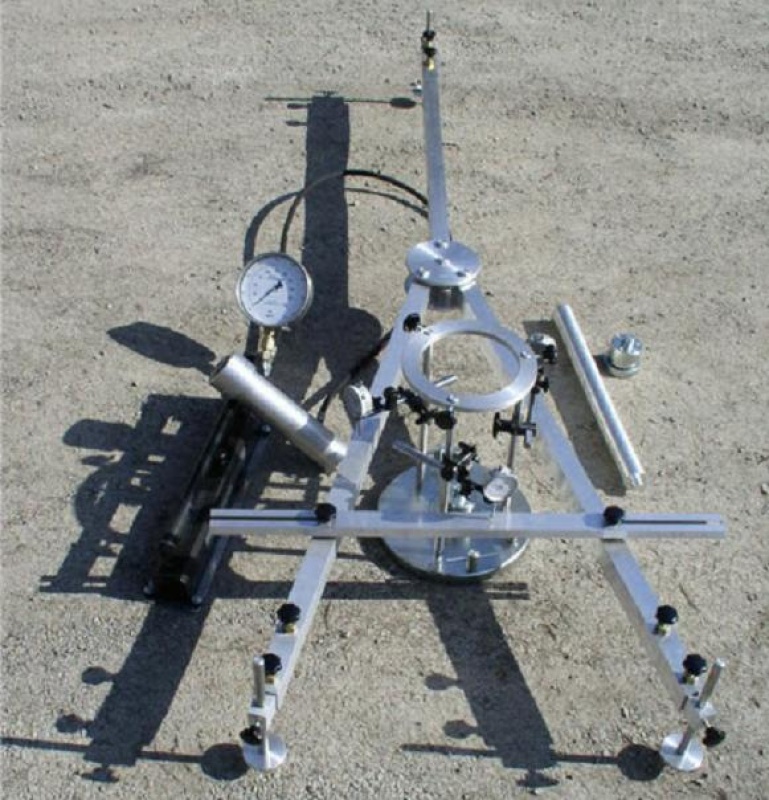

» » » » Płyty VSS Frowag obciążane statycznie

Próba płytą obciążaną statycznie służy do określenia modułu odkształcenia Ev2 i modułu podatności podłoża ks umożliwiając określenie jego podatności na formowanie i nośności.

  • Obciążalność urządzenia 100 kN

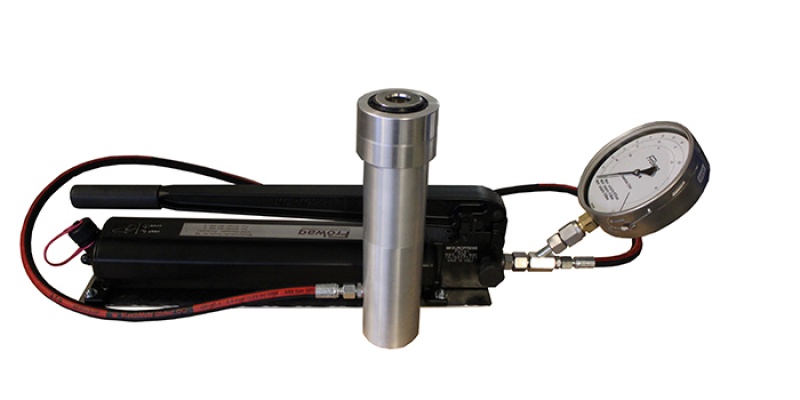

  • Podnośnik hydrauliczny z podwójną prowadnicą,
  • wysokość podnoszenia 150 mm
  • Solidna aluminiowa pompa hydrauliczna z wężem ciśnieniowym dł. 2 m
  • Dla komfortowego przeprowadzenia pomiaru zastosowano podwójnie skalowany manometr (skale 0 -250 bar oraz 0 – 0,8 MN/m2) urządzenia hydraulicznego pokazujący ciśnienie oleju prasy i naprężenie normalne, dzięki czemu nacisk płyty jest kontrolowany.
  • Urządzenie zaopatrzone jest w precyzyjny czujnik zegarowy o zakresie 30 mm i rozdzielczości 0,01 mm (dostępna również wersja z czujnikiem elektronicznym o
  • zakresie 25 mm i rozdzielczości 0,01mm)
  • Cylinder wysokiego ciśnienia posiada zawór kulowy oraz magnes.
  • Płyta o średnicy 300 mm z tunelem pomiarowym, adapter dla elektronicznego przetwornika nacisku.
  • Zestaw umożliwiający wydłużenie przyrządu do 530 mm

Charakterystyka urządzenia:

  • Nowa konstrukcja mostka pomiarowego o zmniejszonej długości, udoskonalony uchwyt czujnika zegarowego, przegubowo montowane stopki umożliwiają łatwiejsze i szybsze przygotowanie mostka pomiarowego.
  • Optymalne umieszczenie adaptera obciążającego oraz zaworu kulowego zapewnia wygodę pracy.

W ofercie posiadamy zarówno modele jedno jak i trzypunktowe.

Więcej informacji o produkcie znajdą Państwo w karcie katalogowej.
