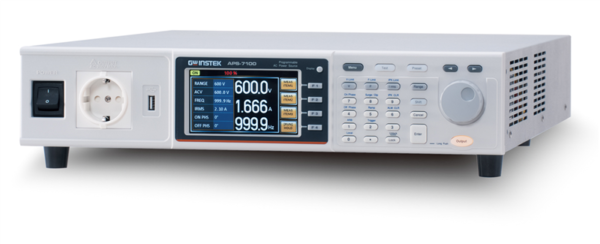

Programowalny liniowy zasilacz AC APS-7100 1000VA

17 086,55  (13 891,50  netto)

Najniższa cena w ciągu 30 dni: 13 891,50  netto

Kategorie: Zasilacze AC

Programowalny liniowy zasilacz AC z z serii APS-7000 jest urządzeniem ze źródłem prądu AC, zawiera wiele funkcji do testowania i analizy charakterystyk zasilaczy, urządzeń elektronicznych, elementów i modułów. Wszystkie parametry i wartości takie jak wyniki pomiarów wyświetlane są jednocześnie na 4.3-calowym ekranie TFT LCD. Posiada dziewięć funkcji pomiarowych (Vrms, Irms, F, Ipk, W, VA, PF, Ipk hold, CF) i zapewnia interfejs użytkownika podobny do miernika AC.

Programowalny liniowy zasilacz AC APS-7100 1000VA

GW Instek przedstawia programowalne źródło prądu przemiennego serii APS-7000, która składa się z APS7050 o mocy 500VA, APS-7100 o mocy 1000VA, APS-7200 o mocy 2000VA oraz APS-7300 o mocy 3000VA. Seria APS-7000 posiada charakterystyki mocy dzięki swej liniowej budowie, w tym niskim poziomom szumu, niskiemu THD i bardzo stabilnej mocy wyjściowej, które są idealne do opracowania produktu i weryfikacji mocy wejściowej z warunkiem niskiego szumu lub zastosowań urządzeń stereo, video, audio itp.

Jednym z popularnych alternatywnych rozwiązań energetycznych na rynku jest wykorzystanie falownika do konwersji prądu stałego na prąd zmienny, a przekonwertowany prąd zmienny jest następnie przesyłany do sieci energetycznej lub sprzętu wymagającego elektryczności. Na przykład prąd zmienny wytwarzany przez falownik PV jest wysyłany do sieci energetycznej lub sprzętu wymagającego elektryczności. Podczas symulacji sieci elektroenergetycznej w celu sprawdzenia czy falownik łączy się z siecią, ogólne źródła AC nie mogą wytrzymać energii zwrotnej badanego urządzenia, dlatego nie są wymagane dodatkowe rezystory zużywające moc. Zacisk wejściowy serii APS-7000 jest zaprojektowany, aby izolować od symulowanego zacisku wyjściowego sieci AC, dlatego użytkownicy nie potrzebują dodatkowego urządzenia izolacyjnego do ochrony badanego urządzenia.

Seria APS-7000 jest odpowiednia do symulacji sieci elektroenergetycznej oraz przeprowadzania pomiarów charakterystyki wyjściowej falownika, w tym synchronizację fazy i częstotliwość. Odwrotny prąd i moc wykryte przez serię APS-7000 zostaną wyświetlone jako czerwone odczyty, aby ułatwić użytkownikowi obserwację pomiaru. Seria APS-7000 wykorzystuje tryb symulacji i tryb sekwencji, aby zapewnić pojedynczy krok lub kolejne zmiany mocy; i do symulacji pomiaru nieprawidłowości napięcia sieci elektroenergetycznej i pomiaru nieprawidłowości napięcia.

Funkcje:

  • Ekran 4.3-cala TFT-LCD,
  • Pojemność wyjściowa: APS-7050(500VA - 310Vrms - 4.2Arms);APS-7100 (1000VA - 310Vrms - 8.4Arms);APS-7200(2000VA - 310Vrms - 16.8Arms);APS-7300 (3000VA - 310Vrms - 25.2Arms);Zwiększenie wyjściowych wartości za pomocą opcji (0~600Vrms/45~999.9Hz),
  • Niskie tętnienie & szum,
  • Funkcje pomiarowe i testowe, w tym VOLT, CURR, PWR, SVA, IPK, IPKH, FREQ, PF, CF,
  • Obsługuje pomiaru małego prądu AC 2mA ~ 35A, minimalna rozdzielczość 0.01mA (APS- 7050& APS-7100),
  • Funkcja alarmu przy prądzie odwróconym,
  • 10 zestawów funkcji sekwencji do edytowania przebiegów wyjściowych / 10 zestawów trybu symulacji do szybkiego symulowania zasilania przejściowego / 10 zestawów trybu programu do definiowania sekwencji pomiarowej / 10 zestawów funkcji pamięci panelu,
  • Automatyczne wykonanie sekwencji – Symulacja – Tryb program i funkcja wyjścia, gdy zasilanie jest włączone,
  • Interfejsy standardowe: host USB, urządzenie USB, LAN,
  • Interfejsy opcjonalne: GPIB (APS-001);RS-232 / USB CDC(APS-002  tylko dla APS-7050& APS-7100);RS-232(APS-007 tylko dla APS-7200& APS-7300).
DANE TECHNICZNE
Model APS-7050 APS-7100
Moc znamionowa Napięcie wyjściowe Częstotliwość wyjściowa Prąd maks. (RMS)         0-155V rms 0-310V rms Prąd maks. (szczyt)       0-155V rms 0-310V rms OPT.APS-003 (RMS)     0-600V rms OPT.APS-003 (szczyt)   0-600V rms Współczynnik THD Współczynnik szczytu Regulacja obwodu Regulacja obciążenia Czas reakcji 500VA 0~310.0V rms 45.00~500.0Hz 4.2A 2.1A 16.8A 8.4A 1.05A 480V 4.2A 1000VA 0~310.0V rms 45.00~500.0Hz 8.4A 4.2A 33.6A 16.8A 2.1A 480V 8.4A
≤0.5% przy 45~500Hz (obciążenie rezystancyjne) ≥4 0.1%(% pełnej skali) 0.5%(% pełnej skali) <100us
USTAWIENIA
Napięcie                     Zakres Rozdzielczość Dokładność Częstotliwość             Zakres Rozdzielczość Dokładność Kąt fazowy włączania/wyłączania Zakres Rozdzielczość Dokładność 155Vrms/310Vrms/Auto 0.01V przy 0.00 ~ 99.99Vrms; 0.1V przy 100.0 ~ 310.0Vrms ±(0.5% wartości ustawionej + 2 cyfry) 45~500Hz 0.01Hz przy 45.00 ~ 99.99Hz/0.1Hz przy 100.0 ~ 500.0Hz ±0.02% wartości zadanej   0~359° 1° ±1°(45~60Hz)
POMIARY
Napięcie (RMS)          Zakres Rozdzielczość Dokładność Częstotliwość             Zakres Rozdzielczość Dokładność Prąd (RMS)                Zakres Rozdzielczość Dokładność Prąd (Szczyt)              Zakres Rozdzielczość Dokładność Moc (W)                     Rozdzielczość Dokładność   Moc pozorna              Rozdzielczość Dokładność Współczynnik mocy   Zakres Rozdzielczość Dokładność 0.20 ~ 38.75Vrms/38.76 ~ 77.50 Vrms/77.51 ~ 155.0Vrms/155.1 ~ 310.0Vrms 0.01V przy 0.00 ~ 99.99Vrms; 0.1V przy 100.0 ~ 310.0Vrms ±(0.5% wartości odczytanej + 2 cyfry) 45~500Hz 0.01Hz (przy 45Hz~99.99Hz)/0.1Hz (przy 100Hz~500.0Hz) ±0.1Hz 2.00 ~ 70.00mA/60.0 ~ 350.0mA/0.300 ~ 3.500A/3.00 ~ 17.5A 0.01mA, 0.1mA, 0.001A, 0.01A ±(0.6% odczyt+5 cyfr); 2.00~350.0mA/±(0.5% odczyt+5 cyfr); 0.350~3.500A/±(0.5% odczyt+3 cyfry );3.500~17.50A 0.0~70.0A 0.1A ±(1% odczytu + 1 cyfra) 0.01W, 0.1W, 1W ±(0.6% odczyt + 5 cyfr); 0.20~99.99W; ±(0.6% odczyt + 5 cyfr); 100.0 ~ 999.9W ±(0.6% odczyt + 2 cyfry); 1000~9999W 0.01VA, 0.1VA, 1VA ±(1% odczyt + 5 cyfr);0.20~99.99VA/±(1% odczyt + 5 cyfr);100.0~999.9VA/±(1% odczyt + 2 cyfry);1000~9999VA 0.000~1.000 0.001 ±(2% odczyt + 2 cyfry)
OGÓLNE
Zdalny sygnał wyjściowy Sygnał synchronizacji wyjścia Liczba zaprogramowanych ustawień Ochrona Pass, Fail, Pomiar w toku, Wyzwalanie wejścia, Wyzwalanie wyjścia, Wyjście włączone/wyłączone Sygnał wyjściowy 10V, typ BNC 10(0-9 klawisze numeryczne) OCP, OPP, OHP oraz alarm
SEKWENCJA / SYMULACJA / FUNKCJA
Liczba pamięci Liczba kroków Ustawianie czasu kroku Działanie bez kroku Parametry   Sterowanie sekwencją 10 (0 – 9 klawisze numeryczne) Maksymalnie 255 (dla każdej sekwencji) 0.01 – 99.99S Stałe / Przechowywanie / Przemiatanie liniowe Zakres wyjścia, Częstotliwość, Przebieg (tylko sinusoidalny); Włączenie fazy, wyłączenie fazy, licznik skoków (0 – 255) przeskok do, gałąź 1, gałąź 2, wyzwalanie wyjścia Start, stop, przytrzymanie, kontynuowanie, gałąź 1, gałąź 2
WARUNKI ŚRODOWISKA
Temperatura pracy Temperatura przechowywania Wilgotność przy pracy Wilgotność przy przechowywaniu 0 - 40°C -10 - +70°C 20 – 80% wilgotności względnej (bez kondensacji) 80% wilgotności względnej lub mniej (bez kondensacji)
KOMPUTEROWY INTERFEJS STEROWANIA ZDALNEGO
Interfejs standardowy Interfejs opcjonalny Źródło wejściowe Host / LAN USB GPIB / RS232 & USB CDC 1φ AC 115/230V AC ± 15%
WYMIARY I WAGA
430(szerokość) x 88(wysokość) x 400(głębokość) mm; około 24kg
Akcesoria: 1 x Płyta CD ROM (Instrukcja obsługi, podręcznik programowania), Kabel zasilający (w zależności od regionu), zestaw osłon terminala sieciowego, przewód pomiarowy GTL-123. Akcesoria opcjonalne: APS-001 Karta interfejsu GPIB, APS-002 Karta interfejsu USB / RS-232, GRA-423 Zestaw do montażu na stojaku APS-7000, APS-003 Zdolność napięcia wyjściowego 0 – 600V RMS, APS-004 Zdolność częstotliwości wyjściowej: 45 – 999.9Hz.
