Przekaźnik przełączający fazy PF-451

367,77  289,05  (235,00  netto)

Do współpracy ze stycznikami. Bez fazy priorytetowej. Z regulowanym dolnym i górnym progiem zadziałania.

Przeznaczenie
Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spodku jej parametrów poniżej normy.


Działanie

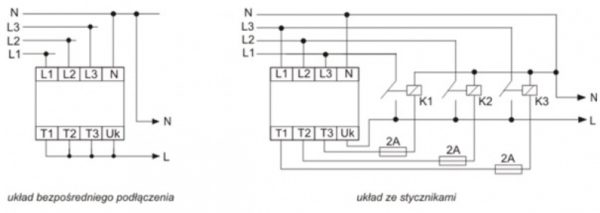

Przełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16A. Dla obwodów o obciążeniu powyżej 16A wykorzystujemy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.
Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Kolejność przełączania faz nie jest określona – na wyjście kierowana jest zawsze faza o najlepszych parametrach. Po spadku wartości parametrów tej fazy dopiero wtedy nastąpi przełączenie na kolejną, dobrą fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8sek (w tym czasie odbiorniki nie są zasilane). Wejście Uk służy do kontroli załączonych napięć. Układu pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co spowodować by mogło zwarcie międzyfazowe. Również w przypadku uszkodzenia stycznika (np. przerwa w obwodzie cewki, zawieszenie lub wypalenie styku roboczego) spowoduje przełączenie odbiornika na inną fazę, mimo iż w danej fazie napięcie jest prawidłowe. W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście. Przełącznik posiada możliwość ustawienia dolnego (150V do 210V) i górnego (230V do 260V) progu napięciowego, przy którym nastąpi przełączenie. Do sygnalizacji optycznej służą diody LED: zielona – zasilanie; żółta – załączona faza na wyjściu.

Dane techniczne

napięcie wejściowe

3×230V+N

napięcie wyjściowe

230V AC

prąd  obciążenia



      – układ bezpośredniego podłączenia

<16A

      – układ ze stycznikami

do obciążalności styków styczników

próg zadziałania



      – dolny regulowany

150÷210V

      – górny regulowany

230÷260V

histereza

5V

błąd pomiaru napięcia

±1%

czas przełączenia

0,5÷0,8sek

sygnalizacja zasilania

LED zielona

sygnalizacja wybranej fazy

3×LED żółta

temperatura pracy

-25÷50ºC

przyłącze

 zaciski śrubowe 2,5mm²

wymiary

4 moduły (70mm)

montaż

na szynie 35mm



Więcej informacji o produkcie znajdą Państwo w karcie katalogowej.
