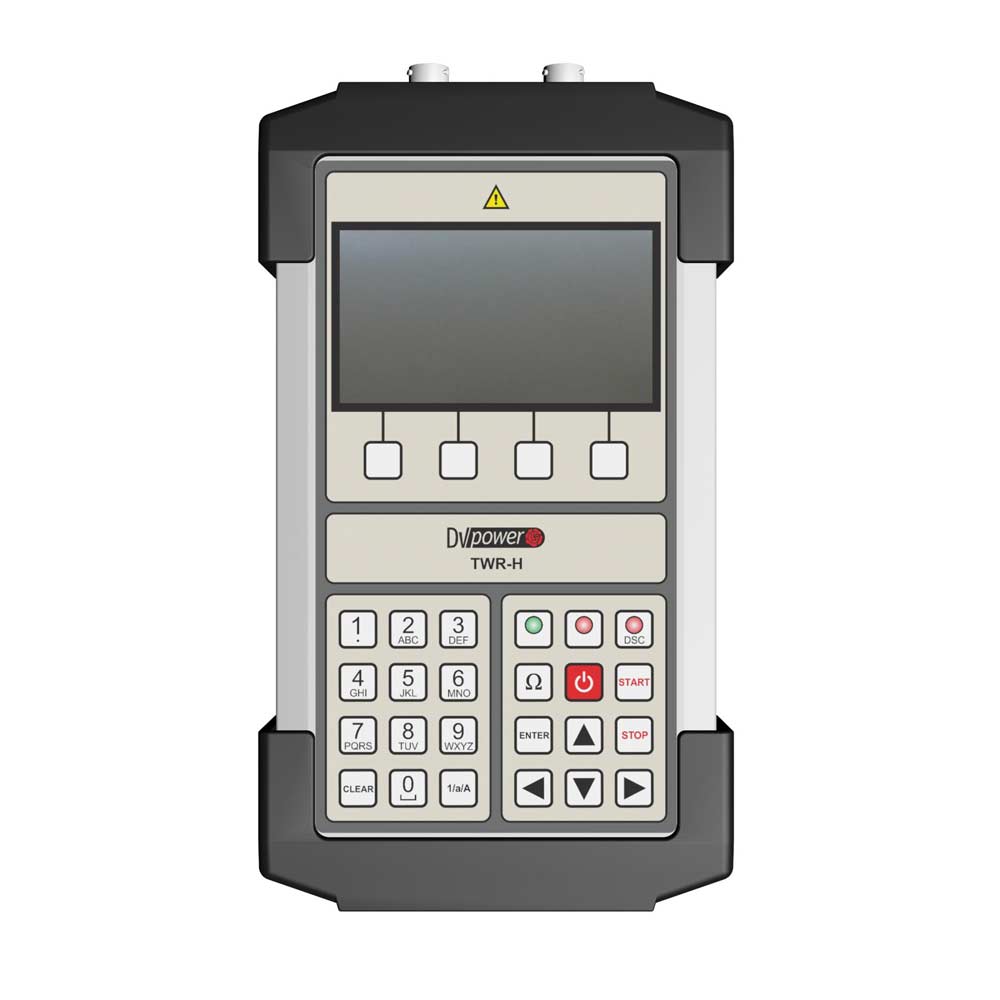

Przenośny miernik rezystancji uzwojenia i przekładni transformatora TWR-H

Dane techniczne Akumulator

• Rodzaj: Li-Jonowy, 14,8V, 2900mAH
• Wymienny przez użytkownika

Ładowarka

• Napięcie wejściowe: 90 – 264 V AC, 50/60 Hz
• Napięcie wyjściowe: 12-19 V DC
• Prąd wyjściowy: 2 A DC

Wyjściowe źródło AC

• Napięcie: 40 V, 10 V, 1 V

Wyjściowe źródło 1

• Prąd: 5 mA – 2 A

Wyjściowe źródło 2

• Prąd: 500 mA – 10 A

Pomiar przekładni Zakres pomiarowy:

• 0.8 – 20 000 @40 & 10 V AC
• 0.8 – 4 000 @1 V AC

Rozdzielczość : 5 cyfr Typowa dokładność @40 V AC 0.8 – 999: ±0.1%

• 1 000 – 3 999: ±0.15%
• 4 000 – 14 999: ±0.25%
• 15 000 – 20 000: ±0.3%

@10 V AC

• 0.8 – 999: ±0.2%
• 1 000 – 3 999: ±0.2%
• 4 000 – 14 999: ±0.25%
• 15 000 – 20 000: ±0.3%

@1 V AC

• 0.8 – 999: ±0.2%
• 1 000 – 4 000: ±0.2%

Pomiar prądu magnesującego Zakres pomiarowy: 0 – 500 mA Zakres/rozdzielczość

• 0.000 mA – 9.999 mA 1 μA
• 10.00 mA – 99.99 mA 0.01 mA
• 100.0 mA – 500.0 mA 0.1 mA

Typowa dokładność: ±(1% rdg + 0.5 mA)   Pomiar przesunięcia fazowego

• Zakres pomiarowy: 0 – 360º
• Rozdzielczość: 0.01º
• Typowa dokładność: ±0.06

  Pomiar rezystancji uzwojenia Zakres pomiarowy: 1 µΩ – 3 kΩ Zakres / rozdzielczość:

• 0.001 mΩ – 9.999 mΩ 1 µΩ
• 10.00 mΩ – 99.99 mΩ 10 µΩ
• 100.0 mΩ – 999.9 mΩ 0.1 mΩ
• 1.000 Ω – 9.999 Ω 1 mΩ
• 10.00 Ω – 99.99 Ω 10 mΩ
• 100.0 Ω – 999.9 Ω 0.1 Ω 1.000 kΩ – 3.000 kΩ 1 Ω

Typowa dokładność: ±(0.5% rdg + 0.5% F.S.) Ekran

• LCD 4.8”, 240 x 128

Interfejs

• Bluetooth

Wewnętrzna pamięć

• 100 rekordów
• Każdy rekord może zapisać do 30 wyników

Gwarancja

• 3 lata

Warunki środowiskowe

• Temperatura pracy: -10 ºC – +55 ºC
• Transport i składowanie : -40 ºC – +70ºC
• Wilgotność: 5% – 95% wilgotności względnej bez kondensacji

Wymiary i waga

• 170 x 310 x 58 mm
• 1.4 kg

Wyposażenie standardowe:

• Przewody pomiarowe ( prądowe i napięciowe)  do podłączenia po stronie GN
• Przewody pomiarowe ( prądowe i napięciowe)  do podłączenia po stronie nn
• Przewód pomiarowy  do mostkowania zakończony cęgami typu TTA
• Ładowarka z przewodem zasilającym
• Walizka transportowa
• Bocznik
