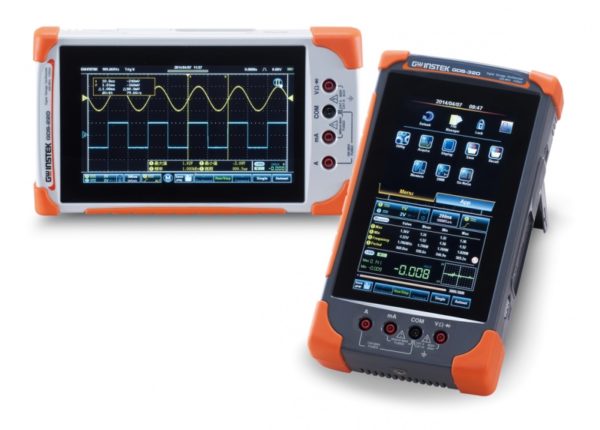

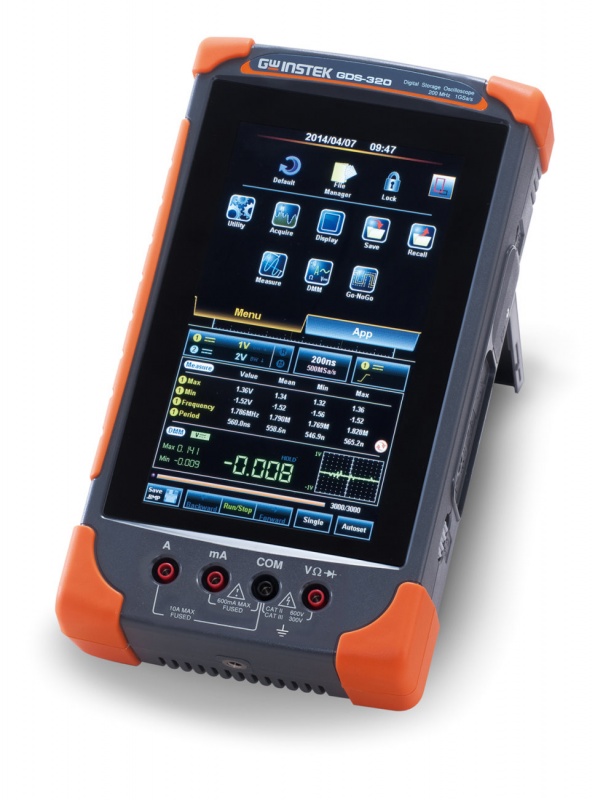

Przenośny oscyloskop z multimetrem GDS320 (200MHz, 5M) ekran dotykowy

11 808,00  (9 600,00  netto)

Najniższa cena w ciągu 30 dni: 9 600,00  netto

Przenośny oscyloskop z multimetrem GDS320 (200MHz, 5M) ekran dotykowy

Parametry i funkcje

  • Do wyboru pasma 200/100/70MHz , dwa kanały
  • Maksymalne próbkowanie 1GSa/s
  • Maksymalna pamięć 5M na kanał
  • Wyświetlacz dotykowy 7”cali  800 x 480 kolor LCD,
  • Wbudowany multimetr cyfrowy 50,000 Cyfr
  • Funkcja logger zapis do 30,000 rekordów, ponowny odczyt zapisanych danych
  • Funkcja pomiaru temperatury oraz loggera
  • Wbudowany kalkulator inżyniera, kodowanie rezystancji SMD, Kodowanie informacji o kolorach, oraz aplikacja wyliczająca wartość tłumienia
  • Opcjonalne sondy różnicowe dla uzyskania izolowanych kanałów







Model GDS-307 GDS-310 GDS-320 GDS-207 GDS-210
  Odchylanie Pionowe
  Kanały 2 (BNC-Shield)
  Impedancja wejściowa 1MΩ±2%, 16.5pf około.
  Maks napięcie wejściowe CAT II 300VRMS
  Sprzężenie wejścia AC, DC, GND
  Pasmo DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB) DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB)
  Czas narastania <5ns <3.5ns <1.75ns <5ns <3.5ns <1.75ns
  Czułość 2mV/dz.~10V/dz, (1-2-5 increments)
  Dokładność ±(3% x Readout + 0.1 div + 1mV)
  Limit pasma 20MHz(-3dB)
  Polaryzacja Normal, Invert
  Zakres Offsetu 2mV/div~50mV/div : ±0.4V 100mV/div~500mV/div : ±4V 1V/div~5V/div : ±40V 10V/div : ±300V
Akwizycja sygnału
  Próbkowanie w czasie rzeczywistym 1GSa/s
  Pamięć 5M punktów na kanał 1M punktów na kanał
  Tryby akwizycji Średnia: 2~256 przebiegów Wykrywanie pików: 10ns sin(x)/x lub ET
  Odświarzanie wfms. 30,000 wfms.
Wyzwalanie
  Źródło Ch1 lub Ch2
  Tryb wyzwalania Auto, Normal, Single, Force
  Typ wyzwalania Edge, Pulse Width, Video, Alternate
  Trigger Holdoff 10ns ~ 10s
  Sprzężenie AC, DC, LFR, HFR, NR
  Czułość DC~25MHz: około. 0.5div or 5mV 25MHz~ 70/100/200MHz: około. 1.5div lub 15mV
Odchylanie poziome
  Zakres 5ns~100s/Div (1-2-5 increments)
  Roll 100ms/div ~ 100s/div
  Pre-trigger 10 div max.
  Post_trigger 1,000 div max(depend on time base)
  Dokładność ±20ppm over any > 1ms time interval
Tryb XY
  Phase Shift ±3° at 100KHz
Pomiary oraz kursory
  Kursory Voltage difference between cursors(?V), Time difference between cursors(?T), frequency measure(1/?T)
  Auto-pomiary 36 sets.
  Auto-licznik 6 digits. Range: 2Hz to rated bandwidth
  Autoset dostępny
  Pomiar temperatury

Accessories
GTP-100A-4   100MHz Probe. Suitable for GDS-307/207, GDS-310/210
GTP-200A-4   200MHz Probe. Suitable for GDS-320/220
GTL-207      Multimeter Test Lead x 2
GSC-010       Soft Carrying Case
GSC-011       Soft Carrying Bag
GAP-001       AC-DC Adaptor
GWS-001      Wrist Strap
Optional Accessories
GDP-040D     40MHz Dual-Channel Differential Probe, Suitable for GDS-300/200
GTL-253      Type A – Mini USB Cable
GCL-001      Vertical Calibration Cable
Free Download Software
OpenWave 200 Software

; ;
