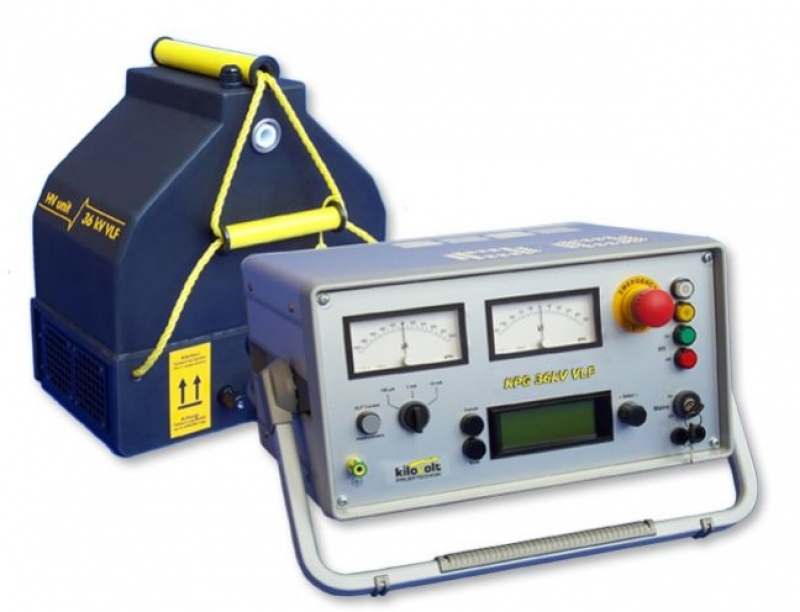

Przyrząd do testowania izolacji kabli SN KPG 36kV VLF Kilovolt

VLF (Very Low Frequency)

VLF jest najskuteczniejszą metodą testową kabli SN z wyciskaną izolacją. Napięcie testowe VLF przy częstotliwości 0,1 Hz umożliwia wykrywanie słabych miejsc w kablach XPLE,PE i PILC bez narażenia kabla na uszkodzenie lub starzenie pozostałej izolacji kabla.

KPG 36kV –przenośny system do diagnostyki kabli VLF  - 0,1 Hz

Przenośny zestaw KPG36kV VLF do badania kabli średniego napięcia zgodnie z normami IEC 60502-2, PN-HD 620, PN-HD 621, DIN VDE 0276-620 i 621 oraz IEEE 400.

Możliwe jest również badania płaszcza kabla napięciem stałym.

VLF (Very Low Frequency)

VLF jest najskuteczniejszą metodą testową kabli SN z wyciskaną izolacją . Napięcie testowe VLF przy częstotliwości 0,1 Hz umożliwia wykrywanie słabych miejsc w kablach XPLE,PE i PILC bez narażenia kabla na uszkodzenie lub starzenie pozostałej izolacji kabla.

Zasilanie

Napięcie zasilania

230V±10% 50/60Hz

Napięcie wyjściowe

VLF

5…36kVrms / 0..51kVpeak VLF 0,1Hz ( opcja 0,05Hz + 0,02Hz)

±0…52kV DC

Kształt napięcia

VLF : zbliżony do sygnału sinusoidalnego, symetryczny, z pomiarem true R.M.S.

DC: napięcie stałe, polaryzacja dodatnia lub ujemna

Maksymalne obciążenie (VLF_



4,9µF dla 18kV rms 0,1 Hz ( około 20km)*



15µF dla 18kV rms, 0,02Hz ( około 60km)*



2,4µF dla 36kV rms 0,1 Hz ( około 9,6km)*



8,3µF dla 36kV rms, 0,02Hz ( około 30km)*

Prąd wyzwalający (DC)

10mA

Rozładowanie

Wbudowane automatyczne urządzenie rozładowujące, max. 12500J

Zakres pomiaru napięcia

-60…0…+60kV, dokładność ± 1%

Zakresy pomiaru prądu

±100µA / 1mA/ 10mA

Temperatura pracy

-20°C ... +45°C

Temperatura przechowywania

-25°C ... +70°C

Interfejs PC

pendrive

Konstrukcja

2 częściowa, jednostka sterująca oraz transformator WN

Waga i wymiary

Jednostka sterująca

17kg (37 x 34 x 20) cm

Jednostka wysokiego napięcia

48kg (40 x 44 x 24) cm



Charakterystyka

  • Kompaktowe, wydajne urządzenie VLF
  • Przenośne oraz łatwe w obsłudze (obsługa w języku polskim)
  • Wyświetlacz OLED
  • Automatyczna sekwencja testu
  • Zintegrowany timer 1-300min z automatycznym wyzwoleniem
  • Zintegrowana detekcja przebicia
  • Zintegrowana detekcja czasu uszkodzenia
  • Bezpośredni pomiar na wyjściu WN
  • Ochronny obwód uziemienia
  • Zero start interlocking
  • Obwód ochronny / wskazania zgodnie VDE 0104
  • Pomiar prądu upływu w czasie trwania testu VLF

Wyposażenie

  • Jednostka sterująca z torbą
  • Urządzenie wysokiego napięcia
  • Ekranowane kable WN o długości 5m
  • Kable do podłączenia z jednostką sterującą, o długości 3m
  • Kable uziemiające
  • Instrukcja obsługi

Opcje

  • Rejestracji na zewnętrznej pamięci USB podczas testu VLF
  • Rozszerzenie częstotliwość: 0,05Hz+ 0,02Hz
  • Przewody pomiarowe według specyfikacji klienta
  • Walizka transportowa
