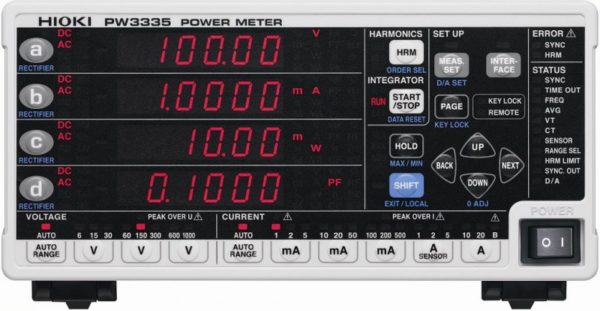

Pomiar mocy pobieranej przez urządzenia zarówno w stanie czuwania jak i w warunkach dużych obciążeń. Szeroki zakres aplikacji zawiera testowanie sprzętu RTV/AGD, paneli słonecznych, zbieranie danych w stanach ładowania/rozładowania akumulatorów oraz informacji na temat zużycia energii elektrycznej

• Szeroki zakres pomiaru prądu: 1,0000 mA - 20,000 A (maksymalny ciągły prąd wejściowy 30 A)
• Dokładność podstawowa pomiaru napięcia, prądu i mocy (w paśmie od 45 do 66 Hz): ±0,1% w.w. ± 0,05% w.p.
• Dokładność podstawowa pomiaru napięcia, prądu i mocy (DC): ±0,1% w.w. ± 0,1% w.p.
• Metody prostowania: AC+DC, AC+DC Umn, DC, AC, FND
• Pasmo pomiaru: DC, 0,1 Hz - 100 kHz
• Pomiar prądu w stanie czuwania zgodny z IEC62301
• Pomiar dokładny nawet przy małych współczynnikach mocy: wpływ współczynnika mocy = ±0,1% w.p.(w paśmie od 45 do 65 Hz, przy współczynniku mocy = 0)
• Osobne wejście do dołączenia czujnika cęgowego, pomiar prądu do 5000 A AC (tylko wersje PW3335-03, -04)
• Pomiar w układzie jednofazowym, w jednym kanale
• Pomiar prądu bezpośredni lub pośredni (za pomocą cęgowego czujnika prądowego), wersje -03 i -04 ze specjalnym wejściem do czujnika cęgowego
• Mierzone parametry: napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, całka prądu, całka mocy czynnej, czas całkowania, wartość szczytowa przebiegu napięcia, wartość szczytowa przebiegu prądu, sprawność, współczynnik szczytu napięcia, współczynnik szczytu prądu, prąd uśredniany w czasie, moc czynna uśredniana w czasie, tętnienia napięcia, tętnienia prądu, odkształcenia całkowite (THD) i inne parametry harmoniczne, składowa podstawowa
• Podzakresy pomiarowe napięcia: 15,000 V, 30,000 V, 60,000 V, 150,00 V, 300,00 V, 600,00 V, zmiana automatyczna
  • Efektywny zakres pomiaru napięcia: od 1% do 150% podzakresu
  • Maksymalne efektywne napięcie szczytowe: ±600% podzakresu, maksymalnie ±1,500 Vszczytowe (współczynnik szczytu = 6)
• Podzakresy pomiarowe prądu: 1,0000 mA, 2,0000 mA, 5,0000 mA, 10,000 mA, 20,000 mA, 50,000 mA, 100,00 mA, 200,00 mA, 500,00 mA, 1,0000 A, 2,0000 A, 5,0000 A, 10,000 A, 20,000 A
  • Efektywny zakres pomiaru prądu: od 1% do 150% podzakresu, maksymalnie do 30 A na podzakresie 20 A
• Konwersja a/c: 16-bitowa, częstotliwość próbkowania: 700 kHz
• Wyświetlanie: 5 cyfr (99999), wartości scałkowane: 6 cyfr (999999)
• Pomiar harmonicznych: standardowo we wszystkich wersjach niniejszego miernika mocy
• Wyjście przetwornika c/a (montowane tylko w wersji PW3335-02 i PW3335-04)
  • Wyprowadzanie poziomu lub przebiegu (przełączane przez użytkownika)
  • 7 kanałów przetwarzania
  • Napięcie wyjściowe: 2 V w.p. lub 5 V w.p. (wyprowadzanie poziomu), 1 V w.p. (wyprowadzanie przebiegu)
• • oprogramowanie na PC można pobrać ze strony internetowej HIOKI
  • funkcje oprogramowania: pobieranie danych z przyrządu, obserwowanie przebiegów, konfigurowanie ustawień przyrządu. Jako wsparcie różnych aplikacji pomiarowych jest też dostępne oprogramowanie do tworzenia raportów pomiarowych zgodnie z normą IEC 62301Interfejsy: LAN (montowany standardowo we wszystkich wersjach), RS-232C (we wszystkich wersjach z wyj. PW3335-01), GPIB (tylko w wersjach PW3335-01 i PW3335-04)
• Wejście do dołączenia czujnika cęgowego (tylko w wersjach PW3335-03 i PW3335-04) po ustawieniu w przyrządzie wartości przekładni CT użytego czujnika
• Kompatybilne czujnki cęgowe;
• Typ 1: może być dołączany do mierników serii PW3335 bezpośrednio: 9661, 9669, 9660, CT9667
• Typ 2: wymaga użycia do dołączenia do mierników serii PW3335 zasilacza 9555-10 i przewodu L9217: 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, CT6865, CT6841, CT6843
• Zasilanie: od 100 do 240 V AC, 50/60 Hz, 30 VA
• Wymiary i masa: 210 x 100 x 245 [mm], ok. 3 kg
• Akcesoria: instrukcja obsługi, przewód zasilający
• Wersje miernika:
  • PW3335: pomiar harmonicznych, LAN, RS-232C
  • PW3335-01: pomiar harmonicznych, LAN, GPIB
  • PW3335-02: pomiar harmonicznych, LAN, RS-232C, wyjście przetwornika c/a
  • PW3335-03: pomiar harmonicznych, LAN, RS-232C, wejście cęgowego czujnika prądowego
  • PW3335-04: pomiar harmonicznych, LAN, RS-232C, GPIB, wyjście przetwornika c/a, wejście cęgowego czujnika prądowego
