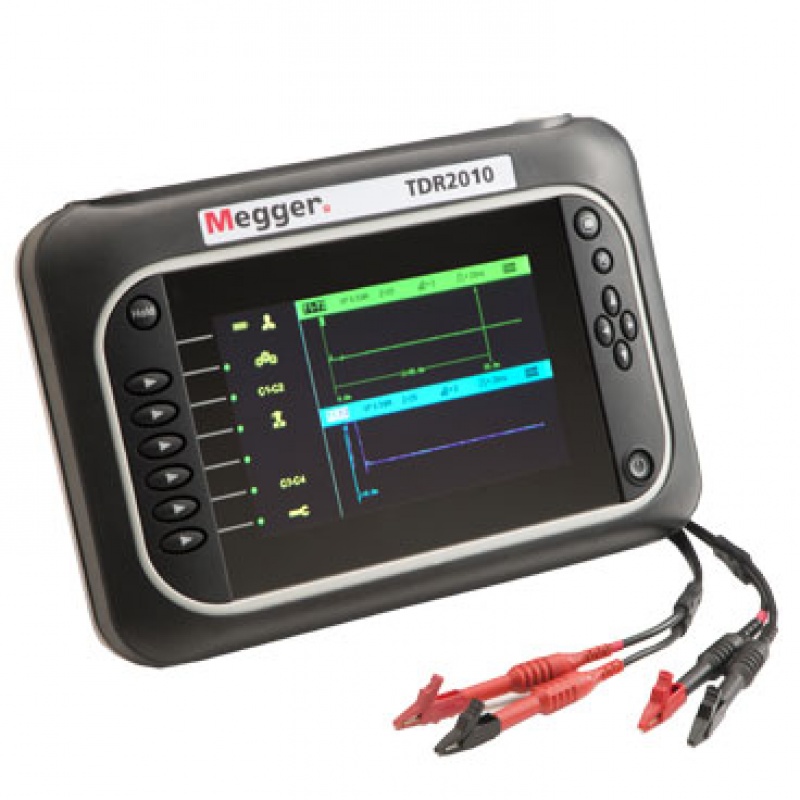

Reflektometr Megger TDR2010

  • Dwukanałowe, z możliwością wyświetlenia obu wykresów na oddzielnych obrazach
  • Funkcja „Step TDR” – reflektometr krokowy
  • Funkcja „DDG” – wzmocnienie w funkcji odległości
  • Możliwość pomiarów kabli pod napięciem (600V)
  • Oznaczanie przebiegów reflektometrycznych tekstem (32 znaki alfanumeryczne)
  • Przeznaczone do lokalizacji uszkodzeń w dowolnych kablach metalowych
  • Duży kolorowy wyświetlacz LCD/WVGA podświetlany, o wysokiej rozdzielczości i kontraście
  • Ultra wąskie impulsy dla identyfikacji uszkodzeń na początku bliskiego końca kabla
  • Pamięć 100 wykresów
  • Oprogramowanie TraceXpert umożliwia komunikację z PC poprzez USB w obu kierunkach

Megger® CFL535G, TDR2010 i TDR2050 to zaawansowane technologicznie, profesjonalne dwukanałowe reflektometry, przeznaczone do lokalizacji uszkodzeń we wszystkich typach kabli z żyłami metalowymi.

Wszystkie modele posiadają rozdzielczość od 0,1m oraz maksymalny zasięg pomiaru do 20 km, zależny od wybranego współczynnika prędkości propagacji impulsu (VF –Velocity Factor) oraz typu kabla.
Dostępnych jest 6 wartości impedancji wyjściowych (25, 50, 75, 100, 125 i 140 Ω), wybieranych ręcznie lub za pośrednictwem funkcji automatycznego dopasowania impedancji do badanego kabla. Współczynnik prędkości propagacji impulsów w kablu można ustawiać w zakresie 0.2 ÷ 0.99, co pozwala na badanie dowolnego typu kabla.
Reflektometr TDR2050 jest pierwszym urządzeniem w swojej klasie posiadającym wbudowane zabezpieczenie wejścia spełniające wymagania kategorii pomiarowej CAT IV 600 V pozwalające na podłączenie instrumentu do linii niskiego napięcia pod napięciem. Cecha ta jest szczególnie użyteczna przy wykrywaniu nielegalnych podłączeń do sieci elektrycznej, umożliwiając pomiar bez konieczności wyłączenia zasilania.


CECHY FUNKCJONALNE
Reflektometry CFL535G, TDR2010 i TDR2050 wyposażone są w duże kolorowe wyświetlacze LCD o wysokiej rozdzielczości typu WVGA (800x480) z białym podświetleniem i płynną regulacją kontrastu zapewniającą optymalny obraz wyświetlanych przebiegów i ich interpretację w każdych warunkach terenowych i pogodowych, niezależnie od natężenia światła zewnętrznego. Obsługa urządzenia za pośrednictwem przycisków dedykowanych i przycisków z dynamicznie przypisywanymi funkcjami jest łatwa i intuicyjna.
Wybór funkcji AUTO gwarantuje dobór najbardziej odpowiednich parametrów pomiarowych (np. szerokość impulsu, wzmocnienie, impedancję itp.) w celu uzyskania optymalnie czytelnego reflektogramu badanego kabla. Praca w trybie ręcznym umożliwia operatorowi na doprecyzowanie miejsca uszkodzenia poprzez funkcje ZOOM lub przesuwaniu pozycji kursorów w celu określenia odległości między dowolnymi punktami na wykresie.
Przebiegi reflektometryczne kabli podłączonych do wejść L1 i L2 wyświetlane są na oddzielnych obrazach, co umożliwia wykonywanie szerokiego zakresu pomiarów porównawczych pomiędzy aktualnie badanymi parami lub jednym z 100
wcześniej zapamiętanych przebiegów, zapewniając pełną kontrolę i elastyczność w lokalizację nawet bardzo trudnych uszkodzeń. Dwa niezależne kursory pozwalają na wyznaczenie odległość między dowolnymi punktami na kablu.
Zabezpieczenie wejścia 600V CAT IV
Model TDR2050 jest pierwszym reflektometrem w swojej klasie posiadającym wbudowane zabezpieczenie wejścia spełniające wymagania kategorii pomiarowej CAT IV dla napięcia 600 V. Możliwość podłączenia instrumentu do instalacji pod napięciem zwiększa obszar jego zastosowań.

Wewnętrzna pamięć
Wszystkie trzy modele reflektometrów umożliwiają zapisanie do 100 różnych pomiarów w wewnętrznej pamięci. Zapisane przebiegi można wywołać na ekran w celu szczegółowej analizy lub porównania z przebiegiem wyświetlanym na bieżąco.
Korzystając z oprogramowania TraceXpert pomiary zapisane w pamięci instrumentu można także przesłać do komputera poprzez złącze USB
Funkcja Step TDR
Strefa martwa, charakterystyczna dla standardowych reflektometrów impulsowych, może maskować uszkodzenia znajdujące się bardzo blisko miejsca podłączenia urządzenia, praktycznie uniemożliwiając ich wykrycie. Wyposażenie reflektometru TDR2050 w funkcję Step TDR eliminuje tę wadę. Technika Step TDR polega na tym, że zamiast krótkich impulsów sondujących instrument wysyła w sposób ciągły sygnał mający kształt powtarzalnych impulsów prostokątnych o szybkim czasie narastania i stosunkowo długim czasie trwania. W miejscu każdego pojedynczego uszkodzenia powodującego zmianę impedancji falowej toru amplituda impulsu zmienia się skokowo w górę lub w dół, w zależności od kierunku zmiany impedancji. Obraz reflektometryczny nie zawiera wielokrotnych odbić i pozwala na identyfikację nieciągłości impedancji w bardzo bliskiej odległości od reflektometru, najczęściej niemożliwych do wykrycia standardowym reflektometrem impulsowym.

Funkcja DDG
Model TDR2050 posiada funkcję automatycznie regulowanego wzmocnienia zależnie od odległości (DDG – Distance Dependent Gain). Zastosowane tej funkcji kompensuje tłumienność badanego toru kablowego poprzez stopniowe zwiększanie wzmocnienia odbitego sygnału w zależności od odległości rejestrowanego zaburzenia od reflektometru. W ten sposób prezentowane na reflektogramie obrazy zaburzeń tej samej wartości są podobne pod względem amplitudy niezależnie
od umiejscowienia na przebiegu reflektometrycznym.
Automatyczna lokalizacja uszkodzeń
Funkcja AutoFind opracowana przez specjalistów firmy Megger umożliwia szybką lokalizację wyraźnych uszkodzeń kabla. Pierwsze naciśnięcie przycisku AutoFind rozpoczyna samoczynną lokalizację miejsca uszkodzenie kabla, automatycznie dostosowując parametry pomiarowe (zakres i wzmocnienie) i ustawiając kursor pomiarowy w miejscu pierwszego uszkodzenia o największej nieciągłości impedancji falowej. Kolejne naciśnięcia przycisku AutoFind lokalizują następne uszkodzenia na tym kablu.

Funkcja FindEnd
Model TDR2050 posiada również funkcję automatycznej identyfikacji końca badanego kabla, co przydaje się między innymi wtedy, gdy konieczne jest szybkie zmierzenie odległości do końca kabla albo długości kabla. Użytkownicy preferujący
ręczną kontrolę pomiaru nie muszą korzystać z funkcji FindEnd i zawsze mogą manualnie doprecyzować pozycję kursora na wybranym elemencie przebiegu reflektometrycznego.
Definiowanie kolorów ekranu
Reflektometry używane są w różnych warunkach oświetlenia a użytkownicy mogą mieć szczególne wymagania w odniesieniu do barw (wynikające na przykład z wady wzroku), stąd ważna jest możliwość samodzielnego zdefiniowania parametrów
kolorystycznych ekranu. W reflektometrach TDR2010 i TDR2050 oprócz dwóch standardowych ustawień – domyślnych i przeznaczonych do zastosowania w otwartym terenie – użytkownik ma do dyspozycji sześć dodatkowych ustawień
fabrycznych. Użytkownik może również zdefiniować własne zestawy kolorystyczne poprzez regulację siedmiu parametrów ekranu według własnych preferencji (dwa zestawy w modelach TDR2010 i TRD2050, jeden w modelu CFL535G). Trace Tagging – opis przebiegów reflektometrycznych W reflektometrach TDR2010 i TDR2050 użytkownik może nadawać nazwy poszczególnym przebiegom reflektometrycznym w celu szybkiej identyfikacji pomiarów. Dowolna nazwa – skojarzona np. z miejscem pomiaru i/lub numerem badanego obwodu – może składać się z 32 znaków alfanumerycznych (duże i małe litery, cyfry i znaki diakrytyczne). Nazwa jest zapisywana w pamięci urządzenia wraz z przebiegiem, którego dotyczy. Oprogramowanie TraceXpert™ Reflektometry CFL535G, TDR2010 i TDR2050 dostarczane są w komplecie oprogramowaniem komputerowym TraceXpert™, które umożliwia nie tylko archiwizowanie i raportowanie uzyskanych danych, ale również późniejsze ich pobieranie z powrotem do reflektometru w celu porównania bieżących pomiarów danego kabla z przebiegiem historycznym. Wyniki z pomiarów można dowolnie opisać, wydrukować i dołączyć jako załączniki do dokumentacji. Funkcja wymiany informacji z PC odbywa się w obu kierunkach, co zapewnia możliwość przeniesienia danych historycznych z poprzednio dokonanych pomiarów ponownie na reflektometr w celu bezpośredniego porównania wyników testów i błyskawicznego zlokalizowania uszkodzenia w terenie.

ZALETY

  • Duży kolorowy wyświetlacz LCD (800 x 480)
  • Płynna regulacja kontrastu
  • Rozdzielczość do 0,1 m
  • Wewnętrzna pamięć 100 pomiarów
  • Oprogramowanie TraceXpert do pełnej analizy i archiwizacji wykresów, komunikacja z PC w obu kierunkach przez USB
  • Możliwość stosowania na kablach teletechnicznych TNV-3, a także energetycznych 150V CAT IV (CFL535G i TDR2010)
  • Możliwość stosowania (TDR2050) na instalacjach elektrycznych pod napięciem 600V CAT IV
  • Nie wymaga stosowania zewnętrznego separatora sieciowego (wbudowany sieciowy filtr blokujący)
  • Wybór impedancji wyjściowej 25, 50, 75, 100, 125 i 140 ?
  • Impuls wyjściowy 2 ns do lokalizacji bliskich uszkodzeń
  • Funkcja automatycznego dopasowania wzmocnienia i szerokości impulsu wyjściowego do wybranego zakresu pomiarowego
  • Funkcja automatycznego dopasowania impedancji wyjściowej urządzenia do impedancji falowej kabla
  • Zasilanie z akumulatora Li-Ion (do 12 godz. pracy)
  • Szczelność obudowy zgodna z normą IP54

OBSZAR ZASTOSOWAŃ

  • Lokalizacja uszkodzeń w kablach z żyłami metalowymi – teletechnicznych, elektroenergetycznych i sterowniczych
  • Kontrola powykonawcza instalacji kablowych nowych, modernizowanych i naprawianych
  • Sprawdzanie kabli na bębnach pod względem uszkodzeń (np.w transporcie) i długości zgodnej ze specyfikacją, zarządzanie zasobami magazynowymi
  • Testowanie i lokalizacja uszkodzeń w okablowaniu pojazdów szynowych i samolotów w miejscach trudno dostępnych i w obecności napięcia.
  • Wykrywanie i lokalizacja miejsc nielegalnych podłączeń dosieci elektrycznej
  • Sprawdzanie stanu technicznego kabli górniczych lubpodmorskich, zasilających odległe obiekty lub zapewniających komunikację
  • Utrzymanie kabli teletechnicznych i sterowniczych w kolejnictwie, przemyśle i ciepłownictwie.
