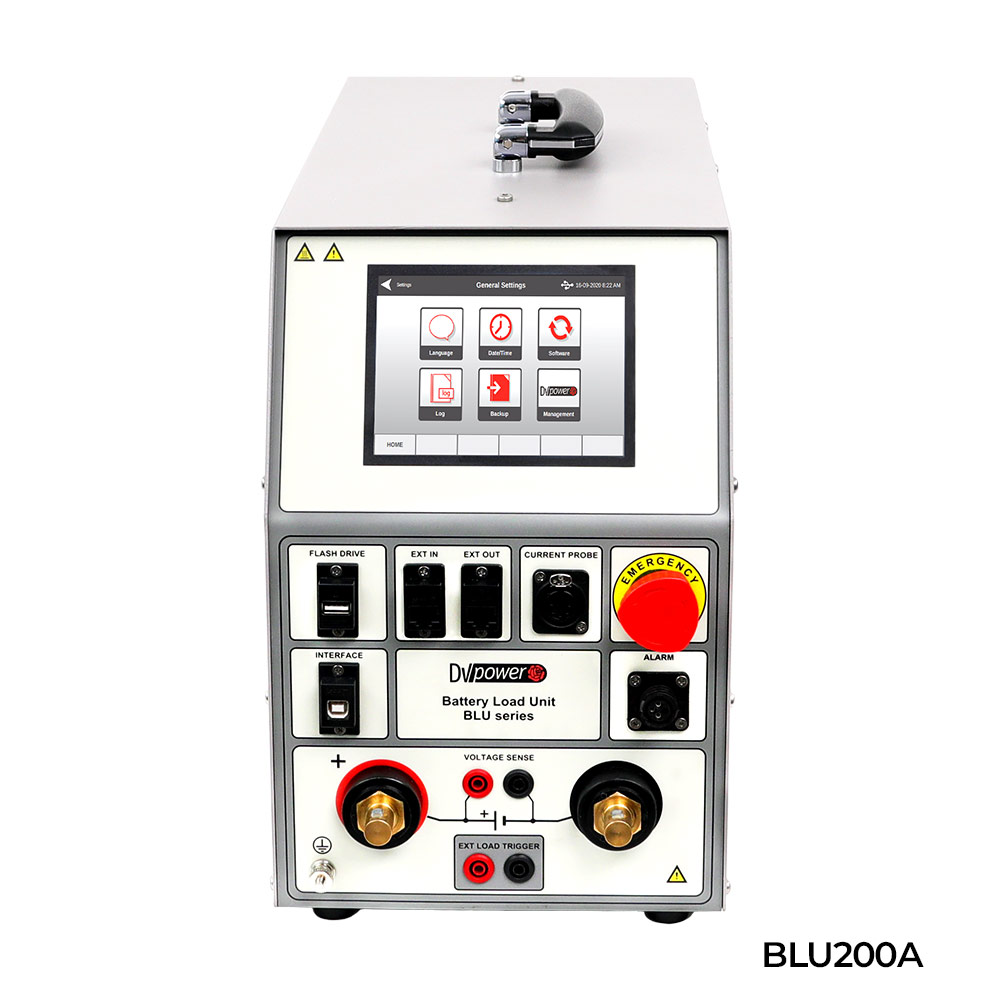

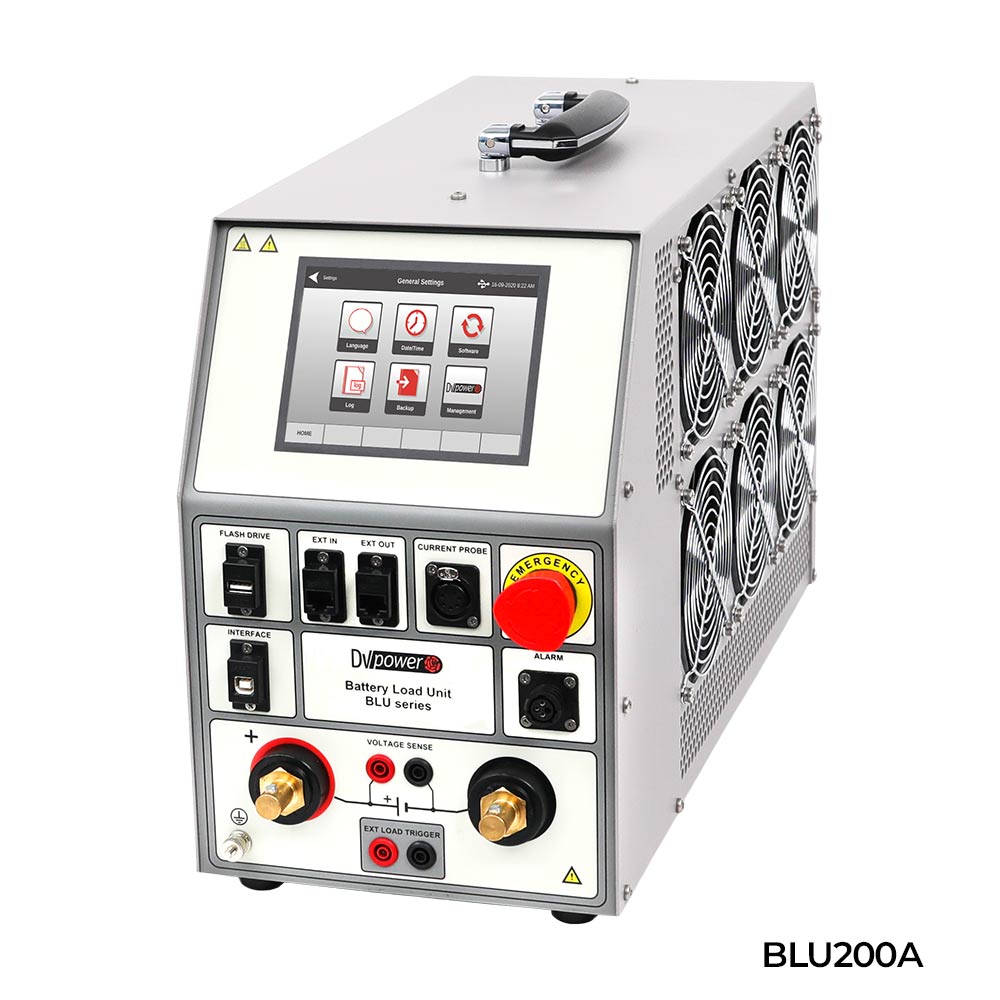

Rozładowczy rezystor pomiarowy BLU200A

Nowy większy wyświetlacz o przekątnej 5,7” dla łatwiejszej obsługi i analizy badanego akumulatora

Podstawowe parametry

  • Napięcie pracy (0,0*) 5,55V- 300V DC (rozładowanie do 0 z dodatkowym modułem ZVD)
  • Moc 19,7kW
  • Maksymalny prąd rozładowania 240A @ 24, 48V
  • Waga 14,5kg
  • Dotykowy ekran 5,7”
  • Badanie baterii podłączonych do obwodu
  • Szczegółowa analiza w oprogramowaniu DV-B Win  (wyposażenie standardowe)
  • Funkcja wznowienia testu w przypadku  przerwy w zasilaniu
  • 3 lata gwarancji + 1 rok (po zarejestrowaniu produktu)

Tabela - Napięcie akumulatora i maksymalny prąd obciążenia BLU-200A

Nap. 6V 12V 24V 48V 60V 110V 120V 220V 240V
Max. I 60A 120A 240A 240A 210A 140A 100A 75A 70A

BLU200A to lekki przyrząd przeznaczony do pomiaru pojemności akumulatora. W testerze wykorzystano najnowocześniejsze układy elektroniczne oraz efektywne chłodzenie. Akumulatory stanowią część systemu, który należy regularnie badać. W celu wydłużenia czasu pracy akumulatora, należy go badać regularnie. Najlepszym sposobem określenia jego stanu pojemności jest jego rozładowanie za pomocą jednostki BLU200a. Proces rozładowania jest w pełni bezpieczny, niezawodny i przystępny. Urządzenie wytwarza prąd DC bez tętnień ( true DC ripple-free) o wartości do 200A.

W przypadku gdy wymagany byłby prąd większy od 200A, możliwe jest zastosowanie kolejnych urządzeń BLU200 połączonych równolegle.

Przyrząd BLU200A posiada wewnętrzną pamięć do zapisu wyników lub port do zapisu w pamięci zewnętrznej i port USB do transferu danych.

Tryby pracy

Tryb pojedynczy

Urządzenie BLU-A można podłączyć do dowolnego  akumulatora za pomocą  przewodów prądowych i opcjonalnie, zestawu kabli do pomiaru napięcia. Aby zmaksymalizować dokładność i powtarzalność pomiarów, wszystkie przewody muszą mieć dobre połączenie z zaciskami akumulatora BLU-A wyświetla odpowiedni komunikat, jeśli połączenie między zaciskiem kabla a odpowiednim zaciskiem akumulatora nie jest wykonane.

Tryb połączonych rezystorów rozładowczych

W przypadku, gdy wymagany prąd rozładowania lub moc przekracza pojemność pojedynczego urządzenia BLU-A, można podłączyć kilka (do dziesięciu) urządzeń równolegle.

Połączenie między urządzeniami BLU-A jest za pomocą portów Ethernet i komunikacji RS485. Komunikacja opiera się na zasadzie MASTER-SLAVE - dowolnie wybrane urządzenie jest ustawione jako MASTER, podczas gdy wszystkie inne urządzenia BLU-A powinny być ustawione jako urządzenia SLAVE.  W połączeniu równoległym MASTER rozładowuje jak najwięcej energii; pozostała energia (prąd rozładowania / moc) zostanie rozładowana na pierwszym urządzeniu SLAVE w łańcuchu. Jeśli MASTER i pierwszy SLAVE nie mają pojemności, aby pokryć wymagań, pozostała energia zostanie rozładowana na następnym urządzeniu SLAVE w łańcuchu itd.

Tryb sondy prądowej

W przypadku, gdy akumulator musi pozostać podłączony do obciążenia lub konieczne jest podłączenie dodatkowego obciążenia BXL, test rozładowania musi zostać przeprowadzony przy użyciu trybu CP sondy prądowej. W tym trybie pomiar będzie oparty na całkowitym prądzie akumulatora lub obciążeniu mierzony przez sondę prądu stałego.

Korzyści i funkcje Lista zastosowań, korzyści i funkcji przyrządów obejmuje:
  • Pomiar pojemności akumulatora poprzez przeprowadzenie testu rozładowania, zgodnie z odpowiednimi normami IEEE, IEC i innymi wymaganiami
  • Tryby pracy Constant I, Constant P i Constant R
  • Kilka trybów pracy profilu obciążenia: Profil obciążenia I, Profil obciążenia P i Profil obciążenia R, umożliwiają symulowanie zmian charakterystyki obciążenia podczas testu rozładowania
  • Funkcja pracy równoległej (niedostępna w modelach BLU100L i BLU100A)
  • Tryb sondy prądowej umożliwia przeprowadzenie testu rozładowania, gdy obciążenie pozostaje podłączone lub gdy używane są jednostki BXL lub inne jednostki obciążenia dostępne na rynku.
  • Ustawienia testu mogą być modyfikowane podczas testu
  • Test rozładowania pojedynczego ogniwa kwasowo-ołowiowego, ogniwa litowo-jonowego i ogniwa niklowego
  • Regulowane parametry alarmu i wyłączenia zapobiegające nadmiernemu rozładowaniu
  • Całkowite rozładowanie akumulatora (do 0 V) w systemie z modułem rozładowania zerowego napięcia(ZVD)
  • Po podłączeniu Battery Voltage Supervisor serii BVS/BVS-4, dostępne są dodatkowe funkcje pomiaru napięcia ogniwa i pomiaru temperatury ogniwa.
  • Całkowita krzywa napięcia i pojemności, a także wartości liczbowe są zapisywane w wewnętrznej pamięci urządzenia po zakończeniu testu. Wyniki można łatwo przenieść do komputera osobistego lub laptopa w celu przechowywania, wydruku lub eksportu.
  • Za pomocą oprogramowania DV-B Win (na komputerze osobistym lub laptopie), graficzne (krzywe) i numeryczne wartości prądu / mocy / rezystancji, pojemności, napięcia i upływającego czasu są wyświetlane i mogą być obserwowane w czasie rzeczywistym.
Współpraca BLU-A i BVR22

Rejestrator napięcia akumulatora serii BVR22 to lekkie, przyjazne dla użytkownika, ręczne urządzenie akumulatorowe przeznaczone do pomiaru napięcia i temperatury poszczególnych ogniw akumulatora, gdy akumulator jest w trybie trybie online lub offline. W połączeniu z urządzeniem BLU-A służy jako skuteczne uzupełnienie uzupełnienie testów pojemności baterii.

Połączenie BLU-A i BVS

Monitor napięcia akumulatora DV Power - BVS, to dokładny system monitorowania napięcia akumulatora który monitoruje stan sprawności systemów. Rejestruje ważne parametry baterii, takie, jak: napięcie baterii, połączenie między ogniwami napięcie między ogniwami i temperatura otoczenia. Z tego powodu może być narzędziem wspierającym BLU-A podczas testowania pojemności. Istnieją dwa rodzaje DV Urządzenia nadzorujące napięcie akumulatora:

  • BVS - moduł napięcia jednej celi mierzy napięcie 1 ogniwa
  • BVS-4 - moduł napięcia jednej celi mierzy 4 ogniwa
Połącznie BLU-A i  ZVD

Moduł rozładowania zerowego napięcia serii ZVD to specjalnie zaprojektowany moduł zewnętrzny umożliwiający pełne rozładowanie baterii (do 0 V). Jest przeznaczony do działania w systemie z BLU-A, zapewniając całkowite rozładowanie akumulatorów o napięciu do 500 V DC (do 800 V w przypadku użycia z serią BLU-C).

Całkowite rozładowanie baterii jest wymagane w procesie recyklingu baterii. Ważne jest, aby całkowite rozładowanie akumulatora przed procesu recyklingu, ponieważ bateria może zawierać pewną ilość energii resztkowej. Ta energia może być niebezpieczna i powodować problemy podczas demontażu akumulatora lub nawet podczas transportu.

Aby temu zapobiec, stworzyliśmy serię ZVD umożliwiającą pełne rozładowanie akumulatora. A pojedyncze rozładowanie do 0 V nie usunie całej energii z akumulatora. Po zakończeniu rozładowania napięcie akumulatora wzrośnie do pewnej niezerowej wartości, potwierdzając, że w akumulatorze nadal znajduje się energia. Zjawisko to nazywane jest odbiciem napięcia akumulatora. System BLU-A i ZVD usprawnia proces rozładowania poprzez rozładowanie akumulatora w 2 etapach:

Krok 1: Wydajny (do 60 A) i kontrolowany (prąd jest stały aż do osiągnięcia 0 V) rozładowanie, aż napięcie akumulatora spadnie do 0 V. Krok 2: ZVD zwiera akumulator, aby usunąć pozostałą energię. Oprogramowanie DV-B Win

Oprogramowanie DV-B Win jest zawarte w cenie, a wszystkie jego aktualizacje są bezpłatne. Używając DV-B Win, wyniki można uporządkować i wydrukować w wybranym formacie XLS, PDF, Word lub RTF. Istnieje również możliwość importowania innych typów formatów danych (jpg, png, doc) do znormalizowanego raportu DV-B Win, a także eksportowania wyników numerycznych i graficznych z DV-B Win do konfigurowalnego raportu. Dodatkowo, oprogramowanie zapewnia możliwość ustawienia dodatkowych parametrów (napięcie ogniwa, napięcie łańcucha, pojemność i czas) do alarmowania i zakończenia testu.

Dołączone akcesoria /Nr artykułu
  • Oprogramowanie DV-B Win PC dla systemu Windows wraz z kablem USB/DV-B Win
  • Kabel zasilania sieciowego /MPCXXA-XX-00
  • Kabel uziemiający (PE)/ CABLE-GND-00
  • Walizka transportowa dla BLU - średni rozmiar /HARD-CASE-B0
  • Przewody prądowe 2 x 3 m 50 mm2 z zaciskami krokodylkowymi (A4) /C2-03-50VA4I
  • Torba na kable /CABLE-BAG-00
