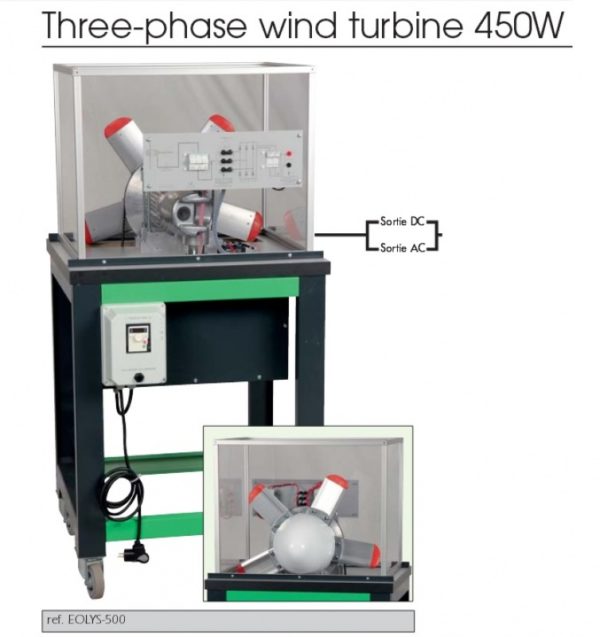

Stanowisko dydaktyczne - turbina wiatrowa 3 fazowa 450W EOLYS-500

Trójfazowa turbina wiatrowa 400W umieszczona na mobilnym stelażu z hamulcami. Stelaż metalowy wykonany ze stali oksydowanej z warstwą galwanizacyjną oraz pokrytą dwoma warstwami farby epoksydowej proszkowej kolor zielono – szary o wymiarach całkowitych nie większych niż 750 mm x 670 mm x wysokość  1500 mm.  Turbina wiatrowa zabudowana. Obudowa wykonana z aluminium, a boki z tworzywa Lexan (konstrukcja przezroczysta, niełamliwa). Na obudowie zabudowany panel z wyprowadzonymi zaciskami podłączeniowymi.  Zasilanie systemu 2P+N+E 230V AC - 50/60 Hz (przewód 5m z wtyczką)

W zestawie: praktyczne zadania w formie pomiarów/testów; kabel RJ45-USB do połączeń pomiędzy kontrolerem prędkości i komputerem. Oprogramowanie dedykowane do sytemu Schneider® SoMove .

Główne cele szkoleniowe systemu:

  • Poznanie różnych elementów turbiny wiatrowej.
  • Przeprowadzenie pomiarów parametrów elektrycznych (prąd trójfazowy i ciągły).
  • Analiza oraz interpretacja wyników.
  • Udowadnianie jak siła wiatru ma wpływ na wydajność.
  • Analiza energii oraz sieci elektrowni wiatrowej (produkcja, magazynowanie, zużycie)
  • Sterowanie i ustawianie prędkości wiatru za pomocą komputera.


Opis parametrów Trójfazowej turbiny wiatrowej 400W

Trójfazowa turbina wiatrową o mocy  400W podłączona do silnika symulującego siłę wiatru. System przeznaczony do prezentowania  w sali lekcyjnej. Symuluje on w idealny sposób turbinę wiatrową bez szumów oraz ciągów powietrza ponieważ nie ma tu wentylatora. Turbina umieszczona na mobilnym stole zabezpieczona przezroczystą osłoną.  Praca turbiny wiatrowej może być obserwowana bez ryzyka bezpośredniego kontaktu.

  • Wyjście trójfazowe  3 x 53V AC - 400W przy prędkości 370 rpm z wyprowadzonymi  bezpiecznymi zaciskami.
  • Wyjście prądu stałego  90V DC - 400W przy prędkości 370 rpm z wyprowadzonymi  bezpiecznymi zaciskami.
  • Wyboru tych wyjść można dokonać za  pomocą prostownika indukcyjnego lub bezpośredniego połączenia.


Symulacji wiatru:

  • Trójfazowy asynchroniczny silnik klatkowy.
  • Kontroler prędkości symulujący prędkość turbiny wiatrowej 0-400 rpm. Umieszczony pod blatem
  • Przy pomocy znajdującego się w zestawie oprogramowania SOMOVE, można za pomocą komputera: - zwiększać prędkość wiatru, - zmniejszać prędkość wiatru.
