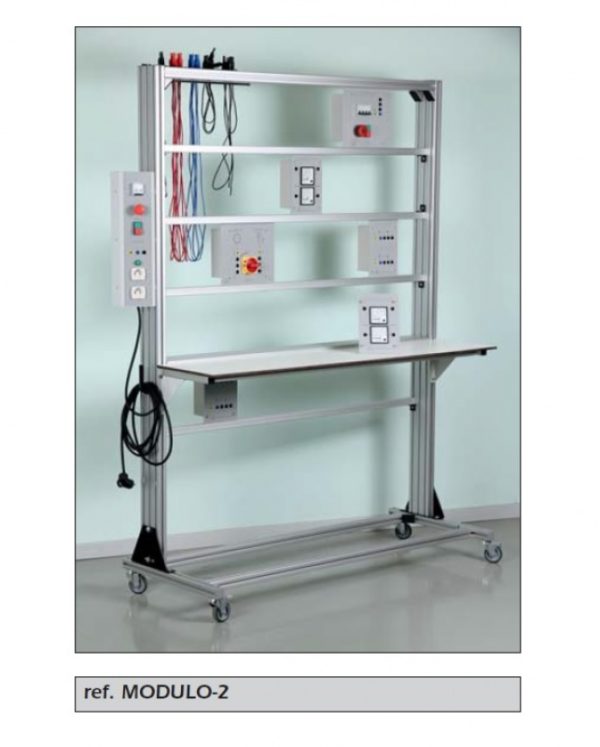

Stanowisko montażowe do systemu QUICK-ELEC ref. MODULO-2

• Aluminiowa rama MODULO-2 wyposażona w kółka.
• Instalacja do 20 modułów (W-166mm x H-250mm)
• Półka o wymiarach 1500 x 350mm, z regulowaną wysokością
• Wymiary : H-2040 x W-1620 x D-650mm

Konsola zasilająca

Przód:

• 1 16A wyłącznik RCD (30mA - opcja)
• 1 Przycisk bezpieczeństwa
• 1 Przycisk załączający + lampka sygnalizacyjna ON
• 1 Wyjście główne 230V+E w postaci wtyków 4-mm
• 2 Gniazda zasilające 2P+E 230VAC

  Tył:

• 10 Gniazd zasilających 2P+E 230VAC

Uchwyt dla przewodów pomiarowych

• Długość: 50cm.
• 30 uchwytów.
• Możliwość montażu uchwytu na całej szerokości panelu montażowego
• Montaż na boku ramy

Opcje dodatkowe kompatybilne z ramą MODULO

EKRAN/KLAWAITURA UCHWYTY ref. QUICK-ECRAN

• Uchwyt montażu ekranu
• Możliwość regulacji w 3 kierunkach
• Obciążenie uchwytu do 12kg
• Półka na klawiaturę i myszkę

OBCIĄŻENIE POJEMNOŚCIOWE

• Regulowane od 0 nominalnej mocy
• 6 przełączników
• Zworki
• Moc 0.5 lub 2 lub 4kKVAR
• ref. QUICK-CH05 (0.5KVAR)
• ref. QUICK-CH20 (2KVAR)
• ref. QUICK-CH40 (4KVAR)

OBCIĄŻENIE REZYSTANCYJNE

• Regulowane od 0 nominalnej mocy
• 6 przełączników
• Zworki
• Moc 0.5 lub 2 lub 4kW
• ref. QUICK-RHP05 (0.5KW)
• ref. QUICK-RHP20 (2KW)
• ref. QUICK-RHP40 (4KW)

Panel montażowy wyposażony w :

• 1 Szynę 300mm
• 1 zestaw 20 terminali 6mm²
• 1 moduł 20 bezpiecznych wtyków Ø4mm
• Wymiary 500x350mm

The frame can be removed instantly without tools.
ref. QUICK-GRIL

Szyna montażowa

• Szyna do montażu silników.
• Regulacja rozstawu szyn regulowana w zakresie 70 do 380mm
• Wymiary: Długość 900mm
• ref. QUICK-RGA
