System do pewnej identyfikacji kabli energetycznych CI LCI P-P

Identyfikacja kabli WN, SN i NN (bez napięcia)
Jednoznaczna identyfikacja kabla WN, SN i NN przed przecięciem lub montażem jest zawsze najważniejszym zadaniem. Zła identyfikacja może stanowić zagrożenie dla montera. Dla zapewnienia bezpieczeństwa pracy oraz ułatwienia jej został stworzony identyfikator kabli CI.
System CI składa się z generatora impulsów prądu stałego CI TX oraz z odbiornika CI RX. Odbiornik jest na stałe połączony z  cęgami elastycznymi o średnicy 230 mm (lub 120 mm – opcja) i służy do pobierania sygnałów identyfikujących. Generator impulsowy CI TX wytwarza impulsy piłoząbkowe o wartości szczytowej dochodzącej d
o 100 A, które doprowadzane są do identyfikowanego kabla. Prąd pomiarowy wytwarza wokół kabla pole elektromagnetyczne, które odbierane jest za pomocą cęg elastycznych odbiornika CI RX, a następnie automatycznie synchronizowane i wyświetlane na skali LED. Odbiornik posiada możliwość regulacji wzmocnienia sygnałów a specjalna funkcja oprogramowania umożliwia kontrolę i weryfikację wszystkich parametrów zarejestrowanego impulsu. Kierunkowe cęgi oraz kontrola parametrów odbiornika gwarantują  precyzyjną i niezależną od zakłóceń identyfikację. Zasilanie generatora za pomocą wewnętrznego akumulatora umożliwia ponad 4 godzinny czas pracy.

Identyfikacja kabli NN pod napięciem
Prace montażowe na kablach niskiego napięcia są coraz częściej przeprowadzane pod napięciem. Zestaw CI LCI P-P  umożliwia także  identyfikację kabli niskiego napięcia bez wyłączania zasilania (tj. pod napięciem).
Generator impulsów LCI TX 440 podłącza się bezpośrednio między dwie fazy. Urządzenie  powoduje obciążenie transformatora zasilającego prądem ok. 80 A w dwusekundowych odstępach czasowych. Dzięki temu na odcinkach kabla powstaje prąd impulsowy, który jest odbierany przez cęgi identyfikujące. Małe rozmiary obu nadajników umożliwiają bezproblemowe zastosowanie nawet w szafach sterowniczych.

Czujnik TFS CI - do pomiaru pola skrętu żył
Bardzo selektywna metoda, która może służyć jako potwierdzenie wcześniej przeprowadzonej identyfikacji za pmocą cęgów elastycznych, a także możemy zidentyfikować „daną”  żyłę w kablach wielożyłowych.


Odbiornik CI RX

  • Ustawienie wzmocnienia: 10 stopni, 3-24 dB
  • Cęgi elastyczne: średnica 230 mm
  • Zasilanie: 2 x 15,5V (baterie AA, R6)
  • Czas pracy: > 50 godzin
  • Ciężar: 0,4 kg
  • Stopień ochrony: IP 54
  • Wymiary (W x S x G): 150 mm x 65 mm x 35 mm
  • Temperatura pracy: -10ºC do +60ºC


Generator CI TX

  • Napięcie impulsu: 55 VDC
  • Impuls prądowy: max do 100A
  • Częstotliwość impulsów: 30/min
  • Szerokość impulsu: 72 ms
  • Zasilanie: 100-240 VAC (50/60Hz) , akumulator: 12V (zabudowany)
  • Czas pracy (na akumulat.): do 4 godz.
  • Czas ładowania (akumulat.): do 6 godz.
  • Ciężar: 0,8kg/1,6kg (bez akum/ z akum.)
  • Wymiary: 210 mm x 120 mm x 80 mm
  • Stopień ochrony: IP 54


Genertaor LCI TX 440

  • Napięcie pracy 240-440 VAC (50/60 Hz)
  • Impuls prądowy 80A
  • Częstotliwość impulsów 15/min
  • Szerokość impulsu 1,5 ms
  • Ciężar 0,5 kg
  • Wymiary 151 mm x 101 mm x 60 mm
  • Stopień ochrony IP 54
  • Temperatura pracy 10ºC do +60ºC

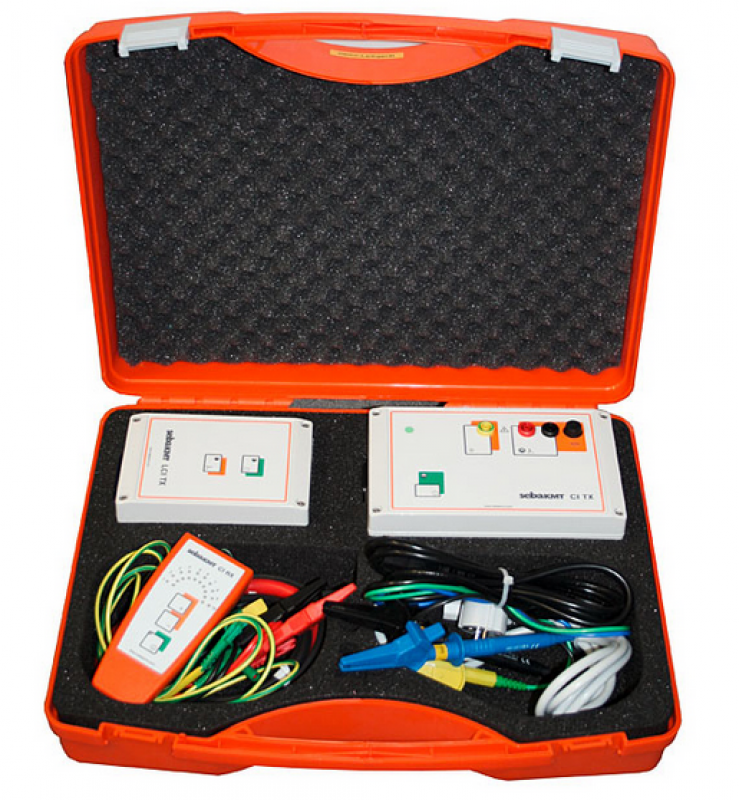

Zakres dostawy

  • Odbiornik CI RX
  • Generator CI TX
  • Cęgi elastyczne o śr. 230mm
  • Generator LCI TX 440
  • Czujnik TFS CI
  • Kable połączeniowe
  • Kabel zasilania
  • Sztywny futerał
  • Instrukcja obsługi w języku polskim
