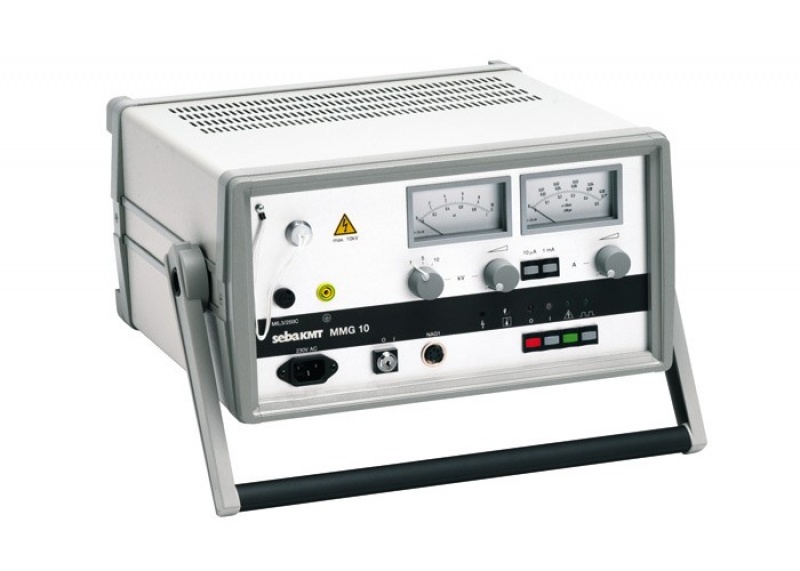

System do punktowej lokalizacji uszkodzeń powłok kabli energetycznych MMG 10

Urządzenie MMG 10 przeznaczone jest do badań powłok izolacyjnych kabli wykonanych z PE lub PVC oraz do lokalizacji zwarć doziemnych kabli w izolacji z tworzyw sztucznych. Test przeprowadzany jest prądem stałym o napięciu do 10 kV z pomiarem prądu upływu w odniesieniu do długości kabla. Regulowany ogranicznik prądu pozwala kontrolować pomiar tak, by nie dopuścić do niezamierzonych zmian parametrów uszkodzeń, np. wysychania zawilgoconych miejsc. Dzięki dobrym właściwościom dopalającym urządzenie nadaje się również do kondycjonowania wysokoomowych uszkodzeń kabli niskiego napięcia. Do lokalizacji dokładnej uszkodzeń ziemnozwarciowych wykorzystywane jest napięcie kluczowane. Lokalizacja dokładna wykonywana jest metodą napięcia krokowego z zastosowaniem odbiornika galwanometrycznego ESG NT.

Urządzenie pomiarowe MMG 10 może być także używane jako źródło napięcia w lokalizacji dokładnej uszkodzeń metodą odbicia od łuku świetlnego z zastosowaniem reflektometru i filtra ETF 3.

Moc wyjściowa

Zasilanie

Max prąd dopalania

Max napięcie dopalania

Automatyczna regulacja prądu

Automatyczna regulacja napięcia

Kontrola temperatury

Wskaźnik napięcia rażenia

Wymiary (wys x szer  x głęb) mm

Ciężar

Temperatura pracy

Temperatura przechowywania

700 VA

230V, 3A

0,5A

10kV (10kV/0,05A     5kV/0,1A     1kV/0,5A)

Tak

Tak

Tak

Tak

200 x 360 x 360

ok. 9 kg

-10ºC…+50 ºC

-20ºC…+60 ºC



Podstawowe zalety:

  • Proste i skuteczne badanie płaszcza kabli SN i WN
  • Regulowany ogranicznik prądu
  • Napięcie kluczowane do lokalizacji dokładnej zwarć doziemnych
  • Kondycjonowanie uszkodzeń wysokoomowych w kablach niskiego napięcia

Skład zestawu:

  • Moduł MMG 10
  • Komplet kabli połączeniowych
  • Instrukcja obsługi w języku polskim
