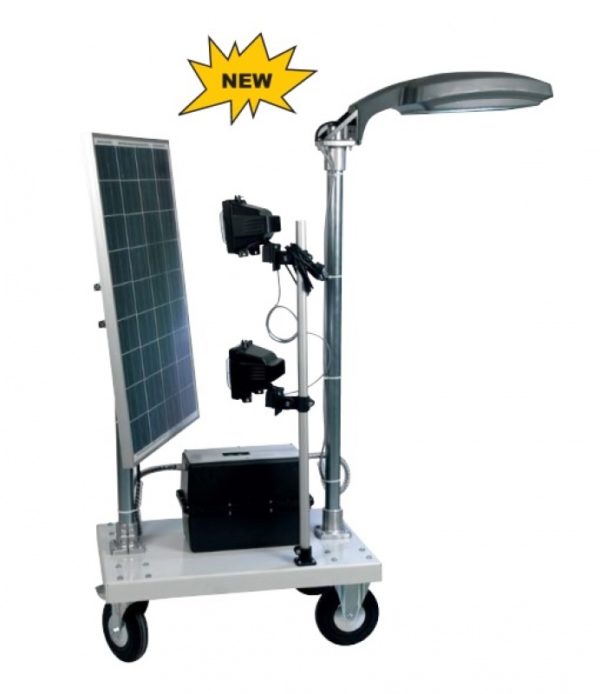

System oświetlenia ulicznego LED z panelem fotowoltaicznym REF : MAQ-LED

Symbol: MAQ-LED
Nazwa: Niezależne oświetlenie publiczne LED zasilane z paneli fotowoltaicznych

Stanowisko umożliwiające przeprowadzenie ćwiczeń praktycznych i teoretycznych badania ulicznego systemu oświetlenia LED zasilanego z paneli fotowoltaicznych. System mocowany na mobilnej ramie pozwalającej na przemieszczanie. Całkowicie samodzielny zestaw działa przy wykorzystaniu energii słonecznej. (polikrystaliczny panel połączony z akumulatorem o dużej pojemności).

Dwa sztuczne źródła energii światła słonecznego zasilane z sieci 230VAC, umożliwiają naładowanie akumulatora co stwarza możliwość wyjaśnienia praktycznego działania systemu.

Cele szkoleniowe systemu:

  • Poznawanie oświetlenia ulicznego z wykorzystaniem diod LED oraz energii słonecznej.
  • Wykorzystanie w praktyce systemu słonecznego.
  • Demonstracja ekologicznej technologii LED.
  • Poznawanie różnych technologii paneli słonecznych.
  • Okablowanie komponentów składowych instalacji z czujnikiem ruchu i czujnikiem światła.
  • Odczytywanie różnych wartości systemu produkcji energii słonecznej.
  • Obliczanie wydajności instalacji.

Prace praktyczne

  • Zajęcia omawiające wykorzystanie różnych technologii paneli słonecznych (monokrystalicznych,
  •   polikrystalicznych, amorficznych)
  • Badania dotyczące ustawiania paneli słonecznych w celu osiągnięcia maksymalnej wydajności.
  • Badanie promieniowania słonecznego.
  • Przypomnienie o bezpośrednim, rozproszonym i odbitym promieniowaniu słonecznym.
  • Interpretacje teoretycznych krzywych tworzonych przez trzy czujniki słoneczne.
  • Badanie i tworzenie okablowania systemu energii słonecznej przy instalacji odizolowanej.
  • Odczytywanie wartości natężenia i napięcia w różnych punktach przewodów.
  • Interpretacja pomiarów, a następnie obliczanie wydajności.
  • Obliczanie czasu rozładowania baterii w zależności od obciążenia.

System zawiera minimum:

  • Łatwą w przemieszczaniu  metalową malowana proszkowo samojezdną ramę z dużymi, ciężkimi kółkami.
  • 1 baterię 12VDC – 90Ah.
  • 1 regulator obciążenia słonecznego 12VDC-20A.
  • 1 łatwą do demontażu obudowę wykonaną z tworzywa sztucznego z łatwym dostępem do
  •    przewodów, akumulatora i regulatora obciążenia..
  • 1 panel słoneczny 12V/80W z możliwością przestawiania i obrotu, na łatwo demontowanym trzpieniu.
  • 1 lampę (typu ulicznego) z diodami LED 12VDC-50W wyposażoną w czujnik ruchu i światła.
  • 2 źródła sztucznego światła 230VAC na trzpieniu.
  • wymiary max 600x800x1700mm , waga 92kg


Na obudowie systemu oznaczenia w języku polskim oraz prosty schemat połączeń.

System dostarczany z podręcznikiem ćwiczeń i teorii dla ucznia oraz nauczyciela.
