MI 3394 CE MultiTesterXA zestaw ST + Program PC

22 753,77  (18 499,00  netto)

Najniższa cena w ciągu 30 dni: 18 499,00  netto

Metrel MI 3394 CE MultiTesterXA jest przenośnym przyrządem pomiarowym dedykowanym do sprawdzenia bezpieczeństwa elektrycznego oraz certyfikacji CE urządzeń, maszyn oraz rozdzielnic i sterownic niskiego napięcia podczas ich wytwarzania. Oprogramowanie Metrel ES Manager na komputery PC umożliwia przesłanie do przyrządów automatycznych sekwencji testowych, projektów oraz pobieranie wyników i tworzenie raportów. Dzięki swoim funkcjom pomiarowym i możliwościom automatyzacji sprawdza się w bardzo wielu zastosowaniach.

Ze względu na wymienione funkcje, wytrzymałą obudowę oraz wsparcie dla oprogramowania PC, CE MultiTesterXA jest idealnym przyrządem od badania bezpieczeństwa w najbardziej wymagających warunkach, jak laboratoria, zautomatyzowane linie produkcyjne czy wyspecjalizowane warsztaty

Funkcje pomiarowe

  • Wytrzymałość izolacji, programowalne testy (AC/DC)
  • Ciągłość połączeń ochronnych
  • Rezystancja izolacji
  • Zastępczy prąd upływu
  • Różnicowy prąd upływu
  • Dotykowy prąd upływu
  • Prąd upływu w przewodzie PE
  • Czas rozładowania (napięcia szczątkowe)
  • Testy funkcjonalne (moc P/Q/S, napięcie, prąd, cosϕ, częstotliwość, ThdU, ThdI, PF)

Cechy użytkowe

  • Zarządzanie danymi: przyrząd posiada przyjazny użytkownikowi sposób gromadzenia danych dzięki zastosowaniu innowacyjnego organizera pamięci.
  • Mnogość złącz pomiarowych: różne złącza pomiarowe pozwalają użytkownikowi wybrać pomiędzy wykonywaniem pojedynczych testów z różnych złącz czy testu automatycznego z jednego gniazda pomiarowego.
  • Obsługa adapterów: A 1460 XA CE ADAPTER umożliwia przeprowadzenie wszystkich testów z poziomu jednego gniazda pomiarowego..
  • Obsługa kart MicroSD: karta 8-GB znajduje się na wyposażeniu przyrządu (maksymalna pojemność karty - 32GB).
  • Kolorowy wyświetlacz: przyrząd jest wyposażony w 4.3˝ kolorowy ekran dotykowy.
  • Testy wytrzymałościowe: przyrząd pozwala na wykonanie testów izolacji napięciem AC (5.1kV przy 500VA) oraz DC (6kV).
  • Pomiar ciągłości: przyrząd wykonuje testy m.in. metodą 4 – przewodową prądami o wartościach 0.2 A, 4 A, 10A, 25A, co zapewnia precyzyjne pomiary.
  • Komunikacja: interfejsy RS232, USB oraz Bluetooth umożliwiają wysyłanie danych do przyrządu, odbieranie ich oraz zdalne sterowanie procesem pomiarów.
  • Testowanie w wielu układach sieci: Przyrząd może być używany w sieciach o układach TT, TN, IT oraz napięciu 115 V.

Zastosowanie

  • Laboratoria
  • Zautomatyzowane linie produkcyjne
  • Wyspecjalizowane warsztaty

Funkcja Zakres Rozdzielczość Dokładność
Wytrzymałość izolacji HV AC, Programowalne HV AC, napięcie wyjściowe 100 V - 5100 V w krokach co 10 V
- Napięcie probiercze (AC) - Prąd pomiarowy (pozorny, pojemnościowy, rezystancyjny) Prąd zwarciowy generatora Moc wyjściowa 0 ... 1999 V 2.00 ... 5.99 kV 0.0 ... 99.9 mA 0.0 mA ... 99.9 mA -99.9 mA ... 99.9 mA > 200 mA maksymalnie 500 VA 1 V 10 V 0.1 mA 0.1 mA 0.1 mA ± (3 % w.w.) ± (3 % w.w.) ± (3 % w.w. + 3 cyfry) Wskazanie orientacyjne Wskazanie orientacyjne
Wytrzymałość izolacji HV DC, Programowalne HV AC, napięcie wyjściowe 500 V - 6000 V w krokach co 50 V.
- Napięcie probiercze (DC) - Prąd pomiarowy 0 ... 1999 V 2.00 ... 6.99 kV 0.01 ... 9.99 mA 1 V 10 V 0.01 mA ± (3 % w.w.) ± (3 % w.w.) ± (5 % w.w. + 3 cyfry)
Czas rozładowania (napięcia szczątkowe)
- t - Up 0.0 ... 9.9 s 0 ... 550 V 0.1 s 1 V ± (5 % w.w. + 3 cyfry) ± (5 % w.w. + 3 cyfry)
Ciągłość połączeń ochronnych (0.2A, 4A, 10A, 25A)
- R 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω 100.0 Ω ... 199.9 Ω 200 Ω ... 999 Ω 0.01Ω 0.1Ω 0.1Ω 1 Ω ± (2 % w.w. + 2 cyfry) ± 3 % w.w. ± 5 % w.w. Wskazanie orientacyjne
Rezystancja izolacji (250 V, 500 V, 1000 V) Rezystancja izolacji z sondą (250 V, 500 V, 1000 V) 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 0.01 MΩ 0.1 MΩ ± (3 % w.w. + 2 cyfry) ± 5 % w.w.
- Riso/Riso-s 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 0.01 MΩ 0.1 MΩ ± (5 % w.w. + 2 cyfry) ± 20 % w.w.
- Pomiar napięcia wyjściowego 0 V ... 1200 V 1 V ±(3 % w.w. + 2 cyfry)
Rezystancja izolacji (50 V, 100 V) Rezystancja izolacji z sondą (50 V, 100 V)
- Riso/Riso-s 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 0.01 MΩ 0.1 MΩ ± (5 % w.w. + 2 cyfry) ± 20 % w.w.
- Pomiar napięcia wyjściowego 0 V ... 1200 V 1 V ±(3 % w.w. + 2 cyfry)
Zastępczy prąd upływu (napięcie otwartego obwodu
- I zast, I zast-s 0.00 mA ... 19.99 mA 10 μA ± (5 % w.w. + 3 cyfry)
Różnicowy prąd upływowy
- I różn. 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 5 cyfr)
Prąd upływu w przewodzie PE
- Ipe 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 3 cyfry)
Dotykowy prąd upływu
- I dot. 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 3 cyfry)
Moc
-P 0 W ... 999 W 1.00 kW ... 3.70 kW 1 W 10 W ± (5 % w.w. + 5 cyfr) ± 5 % w.w.
-S 0 VA ... 999 VA 1.00 kVA ... 3.70 kVA 1 VA 10 VA ± (5 % w.w. + 5 cyfr) ± 5 % w.w.
-Q ±(0 ... 999) VAr ±(1.00 ... 3.70) kVAr 1 VAr 10 Var ± (5 % w.w. + 5 cyfr)
-PF 0.00i ... 1.00i 0.00c ... 1.00c 0.01 0.01 ± (5 % w.w. + 5 cyfr) ± (5 % w.w. + 5 cyfr)
-THDU 0.0% ... 99.9% 0.1% ±(5 % w.w. + 5 cyfr)
-THDI 0.0% ... 99.9% 0.1% ±(5 % w.w. + 5 cyfr)
-Cos fi 0.00i ... 1.00i 0.00c ... 1.00c 0.01 0.01 ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfry)
-U 0.1 V ... 199.9 V 200 V ... 264 V 0.1 1 V ±(3 % w.w. + 10 cyfr) ±(3 % w.w.)
-I 0.00 A ... 16.00 A 0.01 ±(3 % w.w. + 5 cyfr)
Dane ogólne
Zasilanie 110 V / 230 V AC, 50 Hz / 60 Hz
Kategoria przepięciowa CAT II / 300 V, CAT II / 600 V (tylko złącza DISCH1/DISCH2)
Klasa ochrony I
Wyjście WN 5 kV a.c. / 6 kV d.c., podwójna izolacja
Komunikacja 4x RS 232, 1x USB, 1x Bluetooth
Wymiary 43,5 cm x 29,2 cm x 15,5 cm
Masa 17 kg
NORMY Funkcjonalność IEC 60335 Urządzenie do użytku domowego IEC 61439 Rozdzielnice oraz sterownice niskiego napięcia IEC 60598 Oświetlenie IEC 60950 Urządzenia IT IEC 61010 Wymagania bezpieczeństwa dla wyposażenia elektrycznego VDE 0701-702 Badanie elektrycznych urządzeń przenośnych EN 50191 Powstawanie oraz funkcjonowanie elektrycznych urządzeń pomiarowych Bezpieczeństwo PN-EN 61010-1 PN-EN 61010-2-030 PN-EN 61010-031 PN-EN 61557 Kompatybilność elektromagnetyczna PN-EN 61326-1

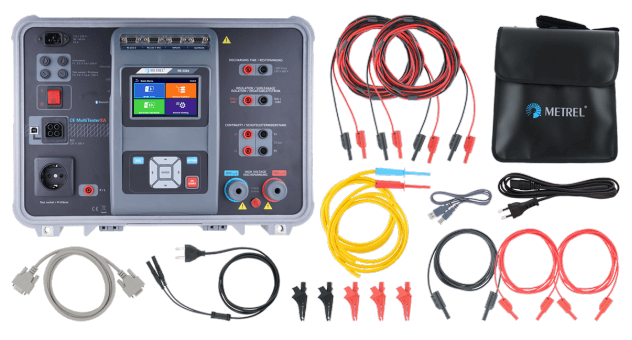

Zestaw standardowy Metrel MI 3394 CE MultiTesterXA
  • S 2073 przewód HV 5m bez pistoletów
  • Przewód do pomiarów ciągłości, 2.5 m, 2 szt.
  • Przewód do pomiarów ciągłości, czerwony, 1.5 m, 1 szt.
  • Przewód do pomiarów izolacji, czerwony, 2.5 m
  • Przewód do pomiarów izolacji, czarny, 2.5 m
  • Zacisk krokodylkowy, czarny, 3 szt
  • Zacisk krokodylkowy, czerwony, 2 szt
  • Przewód do pomiarów czasu rozładowania
  • Torba na akcesoria
  • Świadectwo wzorcowania
  • Przewód RS232
  • Przewód USB
  • Płyta CD z instrukcją obsługi (pełna wersja)
  • Oprogramowanie MESM PL w wersji Advanced P 1101
A 1017 Przewód sterowania EXT/DOOR IN
A 1060 Rozgałęziacz na 2 gniazda
S 1058 Przewody do pomiaru ciągłości, 10 m, 2 szt.
S 1072 Przewody do pomiaru ciągłości z 2 biegunowym zaciskiem krokodylowym, 2,5 m, zestaw 2 szt.
A 1458 Czytnik kart MicroSD
A 1460 XA Adapter CE do automatyzacji pomiarów
A 1495 Pedał zdalnego sterowania przyrządem
A 1496 Kolumna lamp sygnalizacyjnych - 2 LED + buzzer
A 1497 Kolumna lamp sygnalizacyjnych - 4 LED + buzzer
P 1101 Licencja Advanced dla oprogramowania MESM
