Tester sieci LinkRunner LRAT-2000

Szybkie i kompletne testowanie połączeń miedzianych i światłowodowych

  • Użyj połączenia siciowego, aby dokładnie przetestować i zidentyfikować problemy z łącznością sieciową podczas 10-sekundowego AutoTestu
  • Test łączności sieciowej dla skrętki dwużyłowej i światłowodowych łączy Ethernet na poziomie 10, 100 i Gigabit
  • Zweryfikuj długość kabla skrętki Ethernet i mapę połączeń za pomocą testera kabla sieciowego
  • Zmierz Power over Ethernet pod obciążeniem za pomocą testera TruePower ™ Power over Ethernet (POE)
  • Znajdź najbliższy switch i sieć VLAN
  • Zapisz wyniki testu łączności sieciowej w testerze lub w chmurze
  • Usprawnij zarządzanie wynikami testów połączeń sieciowych, raportów, projektów i personelu za pomocą usługi Link-Live Cloud Service
  • Wybierz odpowiedni Auto-Tester sieci LinkRunner AT dla swoich zadań: LinkRunner AT Network Auto-Tester-2000 lub LinkRunner AT Network Auto-Tester-1000. Zobacz tabelę porównawczą poniżej

LinkRunner AT Network Tester jest wytrzymałym, szybkim i kompletnym testerem łączności sieci miedzianej i światłowodowej Ethernet. LinkRunner AT Network Auto-Tester wykonuje niezbędne testy łączności sieciowej w zaledwie 10 sekund, umożliwiając szybką i dokładną identyfikację i rozwiązanie problemów z łącznością sieciową.

LinkRunner AT dysponuje wieloma konfiguracyjnymi testami AutoTest, pomiar długości kabla, lokalizację uszkodzeń kabla i typ awarii, test TruePower™ Power over Ethernet (PoE) do 30W, weryfikację prędkości sieci Ethernet i dupleksu przy szybkościach 10/100/Gigabit, testowanie kabli UTP, testowanie skrętki i światłowodu, identyfikację najbliższego przełącznika, testy łączności DHCP, DNS i Gateway oraz testy łączności portu Ping i TCP do 10 wybranych przez użytkownika celów.

Wyniki testów mogą być automatycznie przesyłane do zaszyfrowanej i wysoce bezpiecznej usługi zarządzania wynikami Link-Live po zakończeniu każdego testu, ułatwiając współpracę pomiędzy inżynierami sieci i technikami, lepszą widoczność zadań, kontrolę projektu i zarządzanie flotą.

Cechy

Uzyskaj szybkie wyniki dzięki funkcji AutoTestu

Dzięki trzysekundowemu uruchomieniu i określonemu przez użytkownika testowi AutoTest, który w kilka sekund wykona wymagany zestaw testów łączności, tester sieci LinkRunner AT umożliwia szybką i dokładną identyfikację i rozwiązywanie istniejących problemów sieciowych.

  • Test z obciążeniem PoE o mocy do 30W
  • Prędkość łącza i dupleks (rzeczywisty i reklamowany)
  • Para RX, polaryzacja i poziom sygnału
  • 802.1x uwierzytelnienie
  • Znajdź najbliższy przełącznik/gniazdo/port i dane/głos VLAN
  • Wykrywanie DHCP z adresami podsieci i serwera DHCP
  • Dostępność i szybkość reakcji bramek i serwerów DNS
  • Testy łączności portu Ping lub TCP z 10 zdefiniowanymi przez użytkownika celami

Odkryj najbliższy Przełącznik i Vlan

LinkRunner AT wykorzystuje protokół IEEE Link Layer Discovery Protocol (LLDP) oraz protokoły Cisco i Extreme Discovery Protocol (CDP i EDP) do wyświetlania modelu VLAN i najbliższego przełącznika, gniazda i portu.

LinkRunner AT wyświetla najważniejsze informacje o najbliższym przełączniku, w tym:

  • Nazwa przełącznika i model
  • Adress IP
  • Obudowa, gniazdo i port
  • Identyfikatory VLAN
  • Dupleks i prędkość (rzeczywista i reklamowana)
  • Siła sygnału
  • Podłączenie (MDI lub MDI/X)
  • Napięcie i moc PoE (rzeczywista i limit testu)
  • Graficzne przedstawienie mocy w parach

Testowanie TruePower™ PoE - testowanie Power Over Ethernet

Możesz szybko sprawdzić wydajność PoE, pobierając rzeczywistą moc do standardu 802.3 w standardzie 25,5W. Obciążenie obwodu na przełączniki naprężeniowe, okablowanie i panele krosowe, a wszystko to przy pomiarze napięcia i używanych par. Możliwość sprawdzenia poprawności dostawy TruePower przed zainstalowaniem kamer, punktów dostępowych i telefonów zapewnia płynne uruchomienie.

IP V4/V6 Adresowanie IP V4/V6

Zatwierdzenie procesu auto-negocjacji DHCP IPv4 DHCP, podsieci i serwera DHCP. Weryfikacja adresów IPv6 Link-Local i Globalnego adresowania.

Usługa klucza i łączność z urządzeniem (Key Service and Device Connectivity)

LinkRunner AT wykonuje test otwarcia portu Ping lub TCP w celu weryfikacji łączności. Testowane jest połączenie z domyślną bramą, preferowanym serwerem DNS i alternatywnym serwerem DNS, w tym czas reakcji. Połączenie z maksymalnie 10 zdefiniowanymi przez użytkownika urządzeniami docelowymi, serwerami lub usługami jest testowane przy użyciu protokołu Ping lub zdefiniowanego przez użytkownika numeru portu TCP. Wyniki obejmują czas reakcji i adres IP, jeśli adres URL został użyty jako adres docelowy.

802.1x Uwierzytelnienie

Weryfikacja dostępu do bezpiecznych sieci przy użyciu list kontroli dostępu 802.1x i MAC (ACL). Dołączone oprogramowanie LinkRunner AT Manager może być używane do konfiguracji typu 802.1x EAP, pobierania certyfikatów i wprowadzania haseł.

Długość kabla, plan kabli i lokalizacja

Lokalizacja kabla

Zlokalizuj przewody z tonowaniem, reklamą portu przełącznika, migającym światłem łącza przełącznika oraz zdalnymi identyfikatorami kabli. Toning obsługuje zarówno analogowe jak i cyfrowe tryby IntelliTone.

Mapa kablowa i długość kabla

Sprawdź kable sieciowe używając wbudowanego portu mapy przewodowej, w tym połączenia pin-to-pin lub zainstalowanego okablowania pod kątem długości, zwarć, obowodów otwartrych lub rozdzielenia par.

Łatwo znajdziesz obwody otwarte, zwarcia, złe połączenia przewodów i rozdzielone pary na trzy różne sposoby:

  • Na kablu niekońcówkowym
  • Z identyfikatorem kabla WireView Cable Identifier
  • Z wbudowanym portem mapy przewodowej z boku LinkRunnera AT

Dobry Kabel wraz z jego długością

Przewód źle okablowany z parami 1,2 i 7,8 zamieniony za pomocą identyfikatora kabla #4

Kabel z otwartym na 4 przy użyciu wbudowanego portu z mapą kablową.

Przewód źle okablowany z parami 3,6 i 4,5 dzielony

Packet Reflector (Reflektor pakietów)

Tryb Packet Reflektor LinkRunner AT umożliwia wykorzystanie go jako urządzenia zdalnego podczas testów wydajności ścieżki sieciowej typu end-to-end w celu sprawdzenia możliwości przepustowości sieci LAN i WAN do 1Gbps. Tryb reflektora może być skonfigurowany do wymiany adresów MAC i/lub IP.

  • OptiView® XG Network Analysis Tablet analizy sieciowej OptiView® XG
  • Asystent sieciowy OneTouch™ AT
  • Asystent sieci EtherScope™ Network Assistant
  • MetroScope™ Service Provider Assistant dostawcy usług MetroScope™
  • Dowolne urządzenie generujące strumienie pakietów 802.3 w ramce lub IP.

Dwa modele: LRAT-2000 i LRAT-1000

LinkRunner AT jest dostępny w dwóch modelach: LRAT-2000 i LRAT-1000. LinkRunner AT 2000 dodaje następujące ekskluzywne* funkcje:

  • Obsługa światłowodu
  • TruePower™ PoE ładowanie
  • Wsparcie IPv6
  • Obsługa reflektorów
  • Więcej raportów: 50 zamiast 10

*Te ekskluzywne funkcje nie mogą być dodane do LinkRunner AT 1000.

Wyświetlanie i zarządzanie wynikami testów

Tryb raportowania "Link-Live"
Włącz tryb raportowania Link-Live, aby wyniki AutoTestu były automatycznie przesyłane do usługi Link-Live Cloud. Ta funkcja raportowania bezdotykowego przyspiesza i upraszcza raportowanie oraz zapewnia, że wyniki są konsekwentnie zapisywane. Dołączanie komentarzy do każdego wyniku testu. Można nawet dodać obraz do wyniku testu - na przykład zdjęcie testowanego łącza. Wyniki można automatycznie zapisywać w folderach zadań, aby uprościć zarządzanie projektem. W przypadku braku połączenia sieciowego w pamięci zapisywanych jest do 10 wyników, które są następnie ładowane, gdy połączenie jest dostępne.

Usługa "Link-Live Cloud".
Link-Live zapewnia ważne funkcje zarządzania wynikami testów i raportowania, bez dodatkowych opłat dla LinkRunner AT. Zapewnia większą widoczność zadań, kontrolę nad projektem i zarządzanie flotą w przypadku większych środowisk rozproszonych. Wyniki testów są automatycznie wysyłane na bezpieczne konto w chmurze Link-Live, zapewniając organizacjom nowe możliwości szybkiego i łatwego dokumentowania ich sieci, zapewnienia dowodu wydajności oraz lepszego zarządzania zadaniami i wydajnością personelu. Ponadto, każdy wynik testu jest wysyłany pocztą elektroniczną w miarę jego pojawiania się, co pozwala technikowi zanotować informacje o teście, a nawet załączyć zdjęcie. Adnotacja ta jest następnie automatycznie dodawana do tego rekordu w Link-Live, tworząc bardzo dogłębne zrozumienie wydajności każdego łącza i mapowanie obrazów punktów końcowych (gniazdo ścienne, urządzenia, numery seryjne) bezpośrednio w gnieździe przełącznika i porcie.

Funkcje usługi Link-Live Cloud:

  • Brak rocznych opłat za usługi
  • Zarządzaj, sortuj i analizuj wyniki testów.
  • Filtruj wyniki według czasu, użytkownika, urządzenia sieciowego, błędów, instrumentu i wielu innych czynników.
  • Dodaj komentarze lub zdjęcia do dowolnego wyniku testu.
  • Automatyczne zapisywanie testów w określonych folderach.
  • Obsługa serwerów proxy
  • Bufor do 10 wyników badań

Lokalny tryb raportowania

Włącz tryb raportowania lokalnego, aby ułatwić zapisywanie wyników testów automatycznych na testerze. Zapisz każdy wynik z unikalną nazwą. Maksymalna liczba zapisanych wyników zależy od modelu LinkRunner AT. Podłącz tester do komputera PC poprzez port mini-USB i użyj oprogramowania LinkRunner AT Manager do przeglądania i zarządzania zapisanymi wynikami.

Oprogramowanie LinkRunner AT Manager

W przypadku wyników AutoTestu zapisywanych lokalnie w testerze za pośrednictwem trybu raportowania lokalnego, oprogramowanie LinkRunner AT Manager ułatwia zarządzanie i analizę wyników testów, raportów z testów i testerów. Oprogramowanie LinkRunner AT Manager jest aplikacją zainstalowaną na komputerze PC z systemem Windows(R).

Funkcje oprogramowania LinkRunner AT Manager:

  • Wyświetlanie wyników testu zapisanych lokalnie na testerze
  • Przenieś wyniki testu z testera na dysk lokalny
  • Generowanie raportów w formatach PDF, CSV i HTML
  • Konfiguracja profili AutoTestu
  • Przenoszenie profili AutoTestu między testerem a dyskiem lokalnym
  • Przechwytywanie obrazów z ekranu
  • Aktualizacja oprogramowania sprzętowego testera

Obsługa wielu języków

LinkRunner AT w pełni obsługuje wiele języków, w tym angielski, francuski, niemiecki, hiszpański, portugalski, rosyjski, japoński i chiński uproszczony. Obsługa wielu języków obejmowała interfejs użytkownika LinkRunner AT, instrukcję obsługi, podręcznik użytkownika i obsługę oprogramowania LinkRunner AT Manager, pliki pomocy i raporty użytkownika

Tabela porównawcza

Funkcje LRAT-1000 LRAT-2000
Test podstawowy 10/100/100 RJ45 interface ? ?
Solicit PoE voltage (802.3af) ? ?
Link/DHCP/gateway ? ?
Nearest switch (CDP/LLDP) ? ?
Ping/TCP Port single target ? ?
Ping responder ? ?
UX Color Display ? ?
AA battery pack ? option
Lithium-Ion rechargeable battery option ?
Test okablowania Length and distance to fault ? ?
Flash switch port ? ?
Integrated patch cable test ? ?
WireView office ID/wiremap option ?
Toning (analog and IntelliTone) ? ?
Konfiguracja Configurable PoE class (802.3at) ? ?
Configurable link speed/duplex ? ?
Configurable MAC address ? ?
Configurable VLAN ID ? ?
Configurable 802.1X security ? ?
AutoTest Continuous testing w/stats ? ?
1 Ping/TCP target (up to 10) ? ?
AutoTest profiles (up to 10) ? ?
Zaawansowane TruePower PoE load (25.5W) ?
100/1000 Fiber SFP interface ?
Line rate packet reflector (1 Gbps) ?
IPv6 support ?
Raportowanie Results saved locally on tester 10 50
LinkRunner AT Manager PC Software ? ?
Link-Live Cloud Reporting ? ?
Link-Live Cloud Service ? ?

Techniczna specyfikacja

Środowiskowe
Robocza wilgotność względna (0ºC to +45ºC)
Pamiętaj: Baterie litowo-jonowe nie będą się ładować jeżeli ich temperatura przekroczy 113ºF (45ºC)
Operating Relative Humidity (% RH bez kondensacji) 90% (50ºF do 95ºF; 10ºC do 35ºC)
75% (95ºF do 113ºF; 35ºC do 45ºC)
Temperatura przechowywania -4ºF do 140ºF (-20ºC do +60ºC)
Wstrząsy i wibracje Losowe, 2 g, 5 Hz-500 Hz (Class 2) spad z 1 m
Bezpieczeństwo EN 61010-1 edycja 2
Bezpieczeństwo EN/IEC 60825-1:2007, EN/IEC 60825-2:2004+ A1:2007 (LRAT-2000 only)
Wysokość 4,000 m; Przechowywanie: 12,000 m
EMC FCC część 15 Klasa A, EN 61326-1
Certyfikaty i Zgodność Zgodność z odpowiednimi dyrektywami Unii Europejskiej Zgodność z odpowiednimi australijskimi normami. Wymienione przez Kanadyjskie Stowarzyszenie Normalizacyjne
Generalne
Dostęp do mediów: Miedź RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T i PoE (IEEE 802.3af i 802.3at)
Dostęp do mediów: Światłowód SFP port adaptera wspiera 100BASE-FX i 1000BASE-LX/SX/ZX (LRAT-2000 Tylko)
Testy kabli Pair lengths, obowdy otwarte, zwarcia, rozdzielone pary, krosowe, bezpośredne i identyfikacja kabla
Rozmiary 3.5 in x 7.8 in x 1.9 in (8.9 cm x 19.8 cm x 4.8 cm)
Waga 18 oz (0.5 kg)
Bateria Litowo-jonowa Zdejmowany, ładowany akumulator Litowo-jonowy (18,5 W/h). Typowy czas pracy to 6 godzin, typowy czas ładowania to 3 godziny.
AA Bateria Wyjmowany akumulator AA Typowy czas pracy wynosi 3 godziny.
Zewnętrzny zasilacz sieciowy/ładowarka AC wejście 90 to 264 Vac 48 to 62 Hz moc wejściowa DC wyjście 15 Vdc at 1.2 amps
Wyświetlacz 2.8 w kolorze LCD (320 x 240 piksele)
Klawiatura 12-przyciskowy elastometryczny
LEDs 2 LEDs (Wskaźnik Link and Receive/Transmit)
Interfejs Hosta USB 5-pin mini-B
LinkRunner AT Manager Software
Obsługiwane systemy operacyjne Windows® Vista, Windows® XP, Windows® 7, Windows® 8, Windows® 10
Procesor 400 MHz Pentium procesor lub podobny (minimum); 1 GHz Pentium procesor lub podobny (rekomendowane
RAM 96 MB (minimum); 256 MB (rekomendowane)
Dysk twardy Aż do 500 MB wolnego miejsca na dysku jest potrzebne
Wyświetlacz 1024 x 768 bogate kolory, 32-bit (rekomendowany)



Modele

Nazwa modelu Opis
LRAT-1000 Tester LinkRunner AT 1000  z kompletem baterii, 4 baterie AA, Identyfikator przewodu ID #1, oprogramowanie LinkRunner AT Manager na CD, przewód USB, Getting Started Guide, miękki futerał

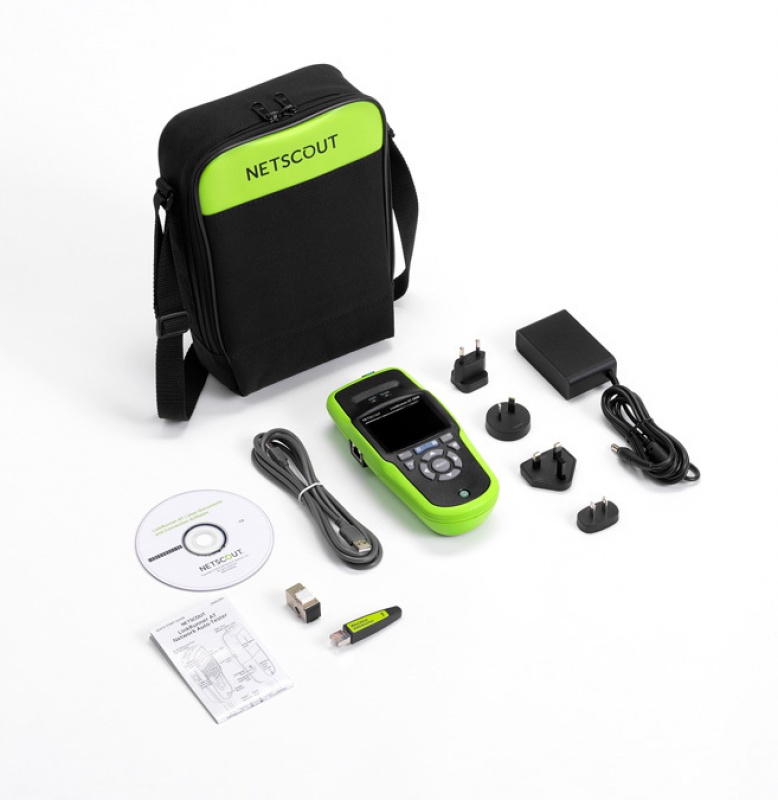

LRAT-2000 Tester LinkRunner AT 2000 z baterią Li-ion, Identyfikator przewodu ID #1, złączka RJ-45, oprogramowanie LinkRunner AT Manager na CD, przewód USB, Getting Started Guide, miękki futerał
LRAT-2000-KIT Zawiera tester LinkRunner AT 2000 z baterią Li-ion, Identyfikator przewodów ID #1-#6, złączka RJ-45, oprogramowanie LinkRunner AT Manager na CD, przewód USB, Holster, IntelliTone 200 Probe, twardy futerał
LINKSOLUTIONS-KIT Zawiera tester LinkRunner AT 2000, 2x tester  LinkSprinter, LinkRunner AT holster i 2x  LinkSprinter holsters.
ACKG2-LRAT2000 NETWORK TROUBLESHOOTING KIT. Zawiera: Aircheck G2 Wireless Tester, miękki futerał, ładowarka, przewód USB, Quick Start Guide, zewnętrzna antena, holster, ładowarka samochodowa, tester LinkRunner AT 2000, ładowarka AC, IntelliTone PRO 200, Identyfikator przewodów ID set 2-6, duża składana torba, Holster, złączka RJ-45, oprogramowanie LinkRunner AT Manager na CD, przewód USB, Getting Started Guide, miękka torba
Wsparcie techniczne
LRAT-1000 Gold Support:
LRAT-1000-1YS 1 year of Gold Support for one LinkRunner AT
LRAT-1000-3YS 3 years of Gold Support for one LinkRunner AT
LRAT-2000-1YS 1 year of Gold Support for one LinkRunner AT
LRAT-2000-3YS 3 years of Gold Support for one LinkRunner AT
LRAT-2000-KIT Gold Support:
LRAT-2000-1YS 1 year of Gold Support for LinkRunner AT 2000 kit
LRAT-2000-3YS 3 years of Gold Support for LinkRunner AT 2000 kit
LINKSOLUTIONS-KIT Gold Support:
LINKSOLUTIONS-KIT-1YS 1 year of Gold Support for one LinkRunner AT 2000 + one LinkSprinter 300
LINKSOLUTIONS-KIT-3YS 3 years of Gold Support for one LinkRunner AT 2000 + one LinkSprinter 300
ACKG2-LRAT2000 Gold Support:
ACKG2-LRAT2000-1YS 1 year of Gold Support for ACKG2-LRAT2000
ACKG2-LRAT2000-3YS 3 years of Gold Support for ACKG2-LRAT2000
