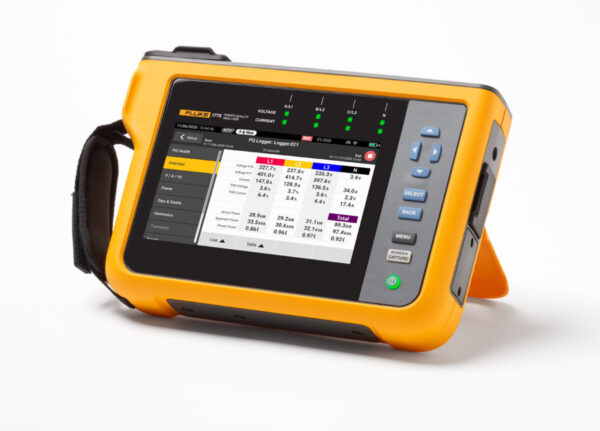

Trójfazowe analizatory jakości zasilania z serii Fluke 1770

PDF	Karta katalogowa Specyfikacja techniczna

Seria Fluke 1770

Wyczyść

Dodaj do zapytania

Kategorie: Analizatory jakości energii Fluke

Fluke 1770 trójfazowe analizatory jakości zasilania. Proces rejestracji parametrów jakości zasilania uległ zdecydowanemu uproszczeniu. Warianty: Fluke 1773, 1775, 1777.

Zautomatyzowane pomiary. Szeroki zakres zastosowania dzięki wszechstronności funkcji. Jeszcze lepsza detekcja i eliminacja awarii związanych z jakością zasilania.

Fluke 1770 trójfazowe analizatory jakości zasilania to nowa seria Fluke, dzięki której proces rejestracji parametrów jakości zasilania uległ zdecydowanemu uproszczeniu. Urządzenia te o wiele sprawniej i szybciej wyszukają i usuną awarię, a dodatkowo pozwolą na analizę przyczyny. Seria 1770 to urządzenia zaprojektowana tak aby znacznie przyspieszyć i ułatwić kontrolę parametrów jakości zasilania.

Urządzenia te to gwarancja:

automatycznych pomiarów,
intuicyjny interfejs użytkownika
uproszczona konfiguracja,
doskonałe parametry w tej klasie urządzeń,
jeszcze łatwiejsza platforma raportowania.

Co najważniejsze, zasilanie urządzeń z serii Fluke 1770 może odbywać się bezpośrednio z mierzonego obwodu. Rozwiązanie to pozwala uniknąć problemów z dostępnością gniazdka elektrycznego czy stosowaniem długiego przedłużacza

Seria Fluke 1770 to urządzenia, które gwarantują rejestrację wszystkich, bez wyjątku, ważnych zdarzeń dotyczących jakości zasilania. Od szybkich stanów nieustalonych o wartości 8 kV, przez harmoniczne do 30 kHz, zapadów i wzrostów napięcia, po pomiary napięcia, prądu i mocy, pozwalających na scharakteryzowanie systemu elektrycznego.

Pomiary rejestrowane automatycznie

Spójne dane to podstawowy element zarówno przy szybkim sprawdzenia systemu, czy szczegółowej analizie jakości zasilania. Seria Fluke 1770 wyposażona została w specjalnie zaprojektowany system automatycznego rejestrowania pomiarów, dzięki któremu odpowiednie dane zbierane są przy każdym pomiarze. Jednocześnie urządzenia t pozwalają na zachowanie elastyczności odnośnie wyboru i dostosowani określonych parametrów w zależności od potrzeb. Seria Fluke 1770 gwarantuje domyślną rejestrację ponad 500 parametrów jakości zasilania. Natomiast dzięki konfiguracji zgodnie z instrukcją, z łatwością dokonacie Państwo wybóro właściwych parametrów dla badanego systemu. Urządzenia umożliwia bezpośredni dostęp do danych, dzięki czemu można je przeglądać, pobierać i udostępniać za pomocą oprogramowania Fluke Energy Analyze Plus. Rozwiązanie to przyspiesza proces wglądu i analizy danych.

Charakterystyka trójfazowych analizatorów jakości zasilania z serii Fluke 1770

Rejestrator jakości zasilania

Wysoka precyzja i dokładność pomiarów

Seria Fluke 1770 należy do urządzeń typu 2 w 1. W jednym, poręcznym i intuicyjnym w obsłudze urządzenie, znajdziecie Państwo funkcje wyszukiwania i usuwania awarii, spotykane w miernikach jakości energii, oraz funkcje analizy i rejestrowania danych, dostępne w autonomicznych analizatorach jakości zasilania.

Natychmiastowy dostęp do bieżących danych, wyświetlanych na ekranie w miejscu pracy możliwy jest dzięki funkcji miernika jakości. Pozwala to na ekspresową detekcję potencjalnych problemów w trakcie wyszukiwania i usuwania awarii. Szczegółowa funkcja rejestrowania i analizy jakości zasilania pozwala na uproszczenie całego procesu analizy jakości zasilania. Powyższe uzyskuje się dzięki procesowi konfiguracji „krok po kroku”, i gwarantuje rejestrowanie właściwych danych za każdym razem. Powyższe dwa tryby pomiarowe połączone dzięki funkcji automatycznej korekty połączenia pomiarowego pozwalają uniknąć konieczności powrotu na miejsce i wykonywania kolejnych pomiarów.

Zaawansowane oprogramowanie do analizy danych z łatwym tworzeniem raportów

Fluke 1770 analizatory jakości zasilania domyślnie posiadają zainstalowane oprogramowanie Fluke Energy Analyze Plus, zaprojektowane na potrzeby usuwania problemów spotykanych w innych aplikacjach wielofunkcyjnych. Energy Analyze Plus pozwala na natychmiastową i intuicyjną ocenę jakości zasilania bez potrzeby rozbudowanych szkoleń.

Energy Analyze Plus jeszcze bardziej uprasza pobieranie, analizowanie, śledzenie i raportowanie danych dotyczących jakości zasilania i energii. Szybkie porównywanie wyników z wartościami historycznymi, normami branżowymi i lokalnymi uwarunkowaniami pozwala stworzyć szeroki obraz stanu obiektu, również w czasie zapisu danych. Energy Analyze Plus oferuje ujednoliconą obsługę rejestratorów energii i analizatorów jakości zasilania z serii Fluke 1730, 1740 i 1770.

Możliwość konfiguracji i pobierania danych „w warsztacie” i „w terenie” za pomocą oprogramowania komputerowego
Proste pobieranie danych za pomocą pendrive'a USB, sieci WiFi, LTE, przewodowej sieci Ethernet lub kabla USB
Analizowanie wszystkich szczegółowych danych pomiarowych dotyczących zużycia energii i jakości zasilania w ramach funkcji automatycznego raportowania.
Raportowanie za pomocą jednego przycisku tworzy standardowe raporty zgodne z normami EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2 lub eksportuje dane kompatybilne z formatem PQDIF lub NeQual lub jako CSV do użytku z oprogramowaniem innych producentów
Zaawansowana analiza pozwala użytkownikowi wybrać dowolny dostępny zarejestrowany parametr i utworzyć wysoce dostosowany widok pomiarów w celu przeprowadzenia zaawansowanej korelacji danych

Jakość zasilania

Rejestrator jakości zasilania: stany nieustalone

Wychwytywanie szybkich stanów nieustalonych napięcia

Każdego dnia stany nieustalone negatywnie wpływają na poprawne działanie systemów i nie należy zapominać o tym, że mogą one uszkodzić posiadany sprzęt. Niezależnie od tego, czy w systemie występują impulsowe, czy oscylacyjne stany nieustalone, konsekwencje mogą być poważne i powodować problemy, począwszy od awarii izolacji, aż po całkowite awarie sprzętu. Przyrządy Fluke 1775 i Fluke 1777 są wyposażone w zaawansowaną technologię wychwytywania stanów nieustalonych, która ułatwia identyfikację szybkich stanów nieustalonych napięcia, co zapewnia dane konieczne do ich eliminacji. Analizator jakości zasilania Fluke 1775 może próbkować z częstotliwością 1 MHz, co umożliwia wychwytywanie szybkich stanów nieustalonych, a analizator jakości zasilania Fluke 1777 z częstotliwością 20 MHz, co umożliwia rejestrowanie najszybszych stanów nieustalonych z dużą ilością szczegółów.

Od tradycyjnych systemów przemysłowych po systemy energii odnawialnej i pojazdy elektryczne — na nasze przyrządy możesz liczyć

Seria Fluke 1770 została zaprojektowana z myślą o zapewnieniu bezpieczeństwa i łatwości obsługi w każdym środowisku pomiarowym. Seria 1770 umożliwia rejestrowanie pełnego zakresu zmiennych dotyczących jakości zasilania, a także szybkich przebiegów, szybkich stanów nieustalonych i harmonicznych wyższych częstotliwości, które są natychmiast widoczne na dużym ekranie o wysokiej rozdzielczości. Dzięki najlepszej w swojej klasie kategorii przepięciowej CAT IV 600 V / CAT III 1000 V analizatory te mogą być używane na przyłączu elektrycznym oraz za nim (w stronę budynku) i pozwalają wykonywać pomiary wejść AC i DC oraz pomiary harmonicznych do 30 kHz. Dzięki serii 1770 możesz mieć pewność, że uchwycisz dane potrzebne do podejmowania lepszych decyzji konserwacyjnych bez względu na zadanie.

Zastosowania	1773	1775	1777
Badanie zasilania i testy obciążeniowe	•	•	•
Pomiary harmonicznych	•	•	•
Uciążliwe wyzwalanie rozłącznika obwodu		•	•
Badania jakości zasilania z sieci elektrycznej		•	•
Wykrywanie awarii urządzeń powodowanych przez stany nieustalone		•	•

Rejestrator jakości zasilania

Zgodność z normami międzynarodowymi

Seria Fluke 1770 oferuje najlepszą w swojej klasie dokładność, jakiej można oczekiwać od analizatora jakości zasilania firmy Fluke, w pakiecie zgodnym z przyszłą wersją normy IEC 61000-4-30, klasa A, wydanie 3. Ponadto seria 1770 została zaprojektowana w taki sposób, aby spełniać przyszłe wymagania klasy A, pod kątem norm EN 50160 i IEEE 519, dzięki czemu już dziś będziesz gotowy na spełnienie przyszłych wymagań dotyczących pomiarów.
Trójfazowe analizatory jakości zasilania z serii Fluke 1770

Praca w dowolnym miejscu i w najlepszy dla Ciebie sposób

W branży związanej z analizą jakości zasilania nie ma powtarzalności. Każda sytuacja jest inna i nieprzewidywalna. Wymaga to aby urządzenie do analizy jakości zasilania było wykonane w sposób pozwalający na użytkowanie go w dowolnym miejscu i w dowolnym momencie. Seria Fluke 1770 posiadająca szeroką gamę akcesoriów i wbudowanych funkcji zdecydowanie pozwala uprościć pracę. Poręczna, ergonomiczna konstrukcja i pasek na nadgarstek to bezsprzecznie ułatwienie w manipulacji urządzeniem. Dołączony zestaw do zawieszania ułatwia z kolei przechowywanie analizatora w szafce. Zasilanie analizatora bezpośrednio z mierzonego obwodu możliwe jest dzięki zintegrowanemu zasilaczowi. Natomiast, akumulator zapewnia 90 minut pracy i pozwala uzyskać dostęp do danych i ich przeglądanie nawet wtedy, gdy przyrząd nie jest podłączony do systemu pod napięciem.

Xłącze USB C, USB A, Ethernet, Wi-Fi lub sieć komórkową zapewniają szybkie i łatwe przesyłanie danych do komputera. Wewnętrzny moduł GPS i opcjonalny, podwójnie izolowany przedłużacz anteny do wzmacniania sygnałów GPS w pomieszczeniach, pozwalają na łatwe synchronizowanie danych w czasie. Dzięki czemu uszykujemy jeszcze lepszą dokładność wyszukiwania i usuwania awarii oraz analizy.

Obliczaj limity harmonicznych prądu

Pakiet oprogramowania Energy Analyze Plus zintegrowany z serią analizatorów jakości zasilania Fluke 1770 pozwala na porównanie zmierzonych danych statystycznych dotyczących harmonicznych napięcia i prądu już na etapie pobierania danych. Dane te porównywane są z różnymi standardami, takimi jak EN 50160 lub IEEE 519, co z kolei pozwala na ustalenie, czy przekroczone zostały limity zgodności. Przedmiotowa funkcja konserwacji prognostycznej daje możliwość śledzenia harmonicznych jeszcze przed zniekształceniem napięcia. Pozwala ona na wyeliminowanie nieoczekiwanych awarii lub niezgodności, a także skraca czas przestojów systemu. Coraz większa liczba falowników i zasilaczy impulsowych używanych w sieciach, sprawia, że utrzymywanie składowych harmonicznych prądu pod kontrolą, gwarantujące niezawodną jakość zasilania i eliminację przestojów systemu, staje się coraz ważniejsze.

Wejścia napięciowe
Liczba wejść	4 wejścia, 3 fazowe i neutralne z odniesieniem do PE (5 złączy)
Kategoria pomiarowa	1000 V CAT III / 600 V CAT IV
Maksymalne napięcie wejściowe	1000 V rms / 1000 V DC (1700 Vpk)
Zakres napięcia znamionowego	Gwiazda i jedna faza: zmienny (50 V – 1000 V) Trójkąt: zmienny (100 V – 1000 V) Zgodność z klasą A normy IEC 61000-4-30 dla napięć nominalnych (V_din) 100 V – 690 V
Impedancja wejściowa	10 MΩ pomiędzy P-P i P-N, 5 MΩ pomiędzy P-PE i N-PE
Szerokość pasma	Prąd stały do 30 kHz dla pomiarów jakości zasilania, z wyłączeniem stanów nieustalonych
Rozdzielczość	24-bitowe próbkowanie synchroniczne
Częstotliwość próbkowania	80 kS/s przy 50/60 Hz
Skalowanie	1:1, zmienne przy użyciu transformatorów potencjału

Stany nieustalone napięcia
Zakres pomiarowy	±8 kV
Częstotliwość próbkowania	1775: 1 MS/s 1777: 1 MS/s, 20 MS/s
Szerokość pasma	Od DC do 1 MHz
Wyzwalanie	Regulowany poziom wyzwalania. Wyzwalanie na składowych o wysokiej częstotliwości > 1,5 kHz
Rozdzielczość	14-bitowe próbkowanie synchroniczne

Wejścia prądowe
Liczba wejść		4 wejścia, 3 fazowe i neutralne, zakres dobierany automatycznie do podłączonego czujnika
Zakres	AC	Od 1 A do 1500 A przy użyciu i17XX-FLEX1500 12 Od 1 A do 1500 A przy użyciu i17XX-FLEX1500 24 Od 3 A do 3000 A przy użyciu i17XX-FLEX3000 24 Od 6 A do 6000 A przy użyciu i17XX-FLEX6000 36 Od 40 mA do 40 A z cęgami i40s-EL Od 4 A do 400 A z cęgami i400s-EL
Zakres	DC	Od 20 A do 2000 A z cęgami 80i-2010-EL
Szerokość pasma		Od DC do 30 kHz
Rozdzielczość		24-bitowe próbkowanie synchroniczne
Częstotliwość próbkowania		80 kS/s przy 50/60 Hz
Skalowanie		1:1, zmienne
Napięcie wejściowe		Cęgi: 50 mV / 500 mV rms; CF 2,8 Cewka Rogowskiego: 15 mV / 150 mV rms przy 50 Hz, 18 mV / 180 mV rms przy 60 Hz; CF 4 wszystkie wartości przy nominalnym zakresie sondy
Impedancja wejściowa		11 kΩ

Wejścia Aux
Połączenie przewodowe z adapterem 17XX-AUX
Liczba wejść	2
Zakres sygnału wejściowego	Bezpośredni: Od 0 V DC do ± 10 V DC Od 0 V do 1000 V DC
Impedancja wejściowa	Bezpośrednia: 2,92 MΩ
Współczynnik skalowania	Format: mx + b (wzmocnienie i przesunięcie), z możliwością konfiguracji przez użytkownika
Wyświetlane jednostki	Możliwość konfiguracji przez użytkownika (do 8 znaków, na przykład: °C, psi lub m/s)

Zbieranie danych napięcia i prądu
Częstotliwość na wejściu sieci	DC, 50/60 Hz 15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)
Topologie	1-φ, 1-φ IT, faza dzielona, 3-φ trójkąt, 3-φ gwiazda IT, 3-φ Aron/Blondel (trójkąt dwuelementowy), 3-φ trójkąt z uziemieniem centralnym, 3-φ trójkąt z uziemieniem wierzchołkowym
Przechowywanie danych	Fluke 1773/1775: 8 GB pamięci wewnętrznej (z możliwością rozszerzenia za pomocą karty microSD) Fluke 1777: Karta microSD 32 GB (zainstalowana)
Pojemność pamięci	Typowo dziesięć 8-tygodniowych sesji rejestrowania z 1-minutowymi interwałami i 100 zdarzeniami. Liczba możliwych sesji rejestrowania i okres rejestrowania zależą od wymagań użytkownika
Dokładność czasu rzeczywistego	Wewnętrzna: 3 ppm (0,26 s na dzień, 8 s na miesiąc) NTP (czas internetowy): W zależności od opóźnienia w internecie, typowo < 0,1 s bezwzgl. w odniesieniu do UTC GPS: < 1 ms bezwzgl. w odniesieniu do UTC

Interwał trendu
Mierzony parametr	Patrz instrukcja obsługi
Interwał trendu	Do wyboru przez użytkownika: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Interwał uśrednienia wartości min./maks.	Napięcie, prąd: ½ cyklu RMS (20 ms przy 50 Hz, 16,7 ms przy 60 Hz) Aux, zasilanie: 200 ms
Całkowite zniekształcenia harmoniczne	Obliczanie całkowitych zniekształceń harmonicznych napięcia i prądu z uwzględnieniem 50 harmonicznych

Pomiary jakości zasilania
Mierzony parametr		Patrz instrukcja obsługi
Harmoniczne		h0 … h50 % składowej podstawowej i wartość RMS dla napięcia, prądu i zasilania Kąty fazowe dla napięcia i prądu do h11
Interharmoniczne		ih0… ih50 % składowej podstawowej i wartość RMS dla napięcia i prądu
Nadharmoniczne		2–9 kHz z przedziałami 200 Hz 9–30 kHz z przedziałami 2 kHz RMS dla napięcia i prądu
Metoda pomiaru harmonicznych		Zgrupowane, zgrupowane w podgrupy i pojedyncze harmoniczne przedziałami zgodnie z IEC 61000-4-7. Metoda wybierana automatycznie na podstawie skonfigurowanego standardu jakości zasilania lub konfigurowana przez użytkownika.
Całkowite zniekształcenia harmoniczne		Obliczone dla maksymalnie 50 harmonicznych (w zależności od wybranego standardu jakości zasilania)
Sygnały sieciowe		2 częstotliwości w zakresie od 110 Hz do 3000 Hz
Zdarzenia	Napięcie	Zapad, wzrost, przerwa, szybka zmiana napięcia, sygnały sieciowe, odchylenie przebiegu, stany nieustalone
Zdarzenia	Prąd	Prąd rozruchowy
Wyzwalane procesy rejestracji		Pół cyklu RMS napięcia i prądu przez 10 s Przebieg napięcia i prądu dla 10/12 cykli Sygnalizacja sieciowa: 200 ms RMS napięcia sygnałów sieciowych do 120 s Stany nieustalone: Przebieg napięcia (Fluke 1777: 1 MS/s lub 20 MS/s, 500 000 punktów, Fluke 1775: 1 MS/s, 25 000 punktów)

Zgodność z normami
Zasilanie	IEEE 1459
Harmoniczne	IEC 61000-4-7: Klasa 1 IEEE 519 (harmoniczne występujące krótko lub bardzo krótko)
Migotanie	IEC 61000-4-15 Klasa F1
Jakość zasilania	IEC 61000-4-30, klasa A, IEC 62586 PQI-A-PI
Zgodność jakości zasilania	EN 50160 + GOST + NEQUAL + NETCODE + FOL

Interfejsy
Ethernet	1 Gbit/s 1000BASE-T.
USB typu A	USB 2.0 High Speed do podłączenia pamięci flash USB w celu przesyłania danych pomiarowych, aktualizacji oprogramowania układowego i instalacji licencji. Maks. prąd zasilania: 500 mA
USB-C.	Szybkie złącze USB 2.0 do pobierania danych do komputera i kalibracji (wymaga kabla USB typu A do USB-C lub kabla USB-C do USB-C) Dodatkowe zasilanie analizatora (wymaga zasilacza USB C PD 2.0 lub lepszego z obsługą 9 V 1,8 A) Bardzo szybkie złącze USB 3.0 do przesyłania danych pomiarowych, aktualizacji oprogramowania sprzętowego i instalacji licencji. Maks. prąd zasilania: 900 mA
Moduł Wi-Fi/BLE¹	802.11 ac 2.4 GHz / 5 GHz, jednoczesna obsługa punktu dostępu i trybu klienta Bluetooth 5.0/BLE Antena: Wewnętrzna i zewnętrzna²
Moduł LTE/4G³	LTE-A kategoria 12 Obsługa LTE-A i UMTS/HSPA+ na całym świecie Antena: Zewnętrzna²
GPS.	Złącze MCX do podłączenia anteny GNSS do odbiornika GPS/GLONASS²
¹ Nie w wersji 177X/BASIC ² Wymaga kabla przedłużającego o długości 5 m, nr kat. Fluke 5263915 ³ Dostępność i obsługiwani dostawcy różnią się w zależności od kraju. Skontaktuj się z lokalnym przedstawicielem firmy Fluke.

Dokładność pomiarów elektrycznych

Parametr		Zakres	Rozdzielczość	Dokładność wewnętrzna w warunkach odniesienia % odczytu + % pełnej skali
Napięcie		1000 V	0,1 V	0,1% napięcia znamionowego zgodnie z normą IEC 61000-4-30, klasa A¹,² ±(0,04% + 0,004%)³
Chwilowe zapady i wzrosty napięcia		-	0,1 V	0,2% Vnom^1,2
Stany nieustalone napięcia		±8 kVpk	-	±5% +0,25%)
Harmoniczne/interharmoniczne napięcia		100%	0,1% + 0,1 mV	≥ 1% Vnom¹: 2,5% odczytu <1% Vnom1: ±0,025 Vnom
Całkowite zniekształcenia harmoniczne napięcia		100%	0,1% + 0,1 V	±(2,5% + 0,5%)
Zniekształcenia napięcia 2-9 kHz		Maks. 100 V.	0,1 mV	±(2,5% + 0,1 V)
Zniekształcenia napięcia 9-30 kHz		Maks. 100 V.	0,1 mV	±(2,5% + 0,1 V)
Prąd (tryb cęgów Rogowskiego)	Z iFlex 1500 A, i17XX-FLEX1500 24	150 A 1500 A	0,01% 0,1 A	±(1% + 0,02%)
	Z iFlex 3000 A, i17XX-FLEX3000 24	300 A 3000 A	0,01 A 0,1 A	±(1% + 0,03%)
	Z iFlex 6000 A, i17XX-FLEX6000 36	600 A 6000 A	0,1 A 1 A	±(1,5% + 0,03%)
	Z cęgami AC 40 A, i40s-EL	4 A 40 A	0,001 A 0,01 A	±(0,7% + 0,02%)
	Z cęgami AC 400 A, i400s-EL	40 A 400 A	0,01 A 0,1 A	±(2% + 0,2%) ±(0,7% + 0,1%)
	Z cęgami AC/DC 2000 A, 80i-2010s-EL	200 A 2000 A	0,01 A 0,1 A	±(0,8% + 0,2%)
Prąd min./maks.		100%	zależy od akcesorium	wewnętrzna dokładność x2
Harmoniczne/interharmoniczne prądu		100%	0,1% / 0,01 A	≥ 3% Inom: ±2,5% odcz.4 <3% Inom: ±0,15% Inom
Całkowite zniekształcenia harmoniczne prądu		100%	0,1%	±(2,5% + 0,5%)
Częstotliwość		42,5 Hz … 69 Hz	0,001 Hz	±0,01 Hz
Asymetria napięcia		100%	0,1%	±0,15%
Asymetria prądu		100%	0,1%	±0,15%
Migotanie Pinst, Pst, Plt		Od 0 do 20	0,01	5%
Napięcia sygnałów sieciowych		Do 3 kHz 0-15% Vnom	0,1 V / 0,1%	1-3% Vnom: ±0,15% Vnom 3-15% Vnom: ±5% odczytu
Wejście AUX		±10 V	0,1 mV	±(0,2% + 0,05%)
¹ Nominalne napięcie w zakresie od 100 V do 690 V (zakres Udin). ² Od 0°C do 45°C: Dokładność wewnętrzna x2. Poza 0-45°C: Dokładność wewnętrzna x3 ³ Tylko dla laboratoriów kalibracyjnych ⁴ Z iFlex 1500A, I17XX-FLEX1500 24

Moc/energia

Parametr	Wejście bezpośrednie¹	Cęgi i40S-EL
Zakres mocy W, VA, var	Cęgi: 50 mV / 500 mV Rogowski: 15 mV / 150 mV	4 A / 40 A
Zakres mocy W, VA, var	Cęgi: 50 W / 500 W Rogowski: 15 W / 150 W	4k W / 40 kW
Maks. rozdzielczość W, VA, var	0,1 W	1 W / 10 W
Faza (napięcie do prądu)¹	±0,2^°	±1^°

Parametr	iFlex 1500A, I17XX-FLEX1500 24	iFlex 3000A, I17XX-FLEX3000	iFlex 6000A, I17XX-FLEX6000
Zakres mocy W, VA, var	150 A / 1500 A	300 A / 3000 A	600 A / 6000 A
Zakres mocy W, VA, var	150 kW / 1,5 MW	300 kW / 3 MW	600 kW / 6 MW
Maks. rozdzielczość W, VA, var	0,1 kW / 1kW	1 kW / 10 kW	1 kW / 10 kW

Parametr		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
Moc czynna P	Współczynnik mocy PF ≥ 0,99	150 A / 1500 A	300 A / 3000 A	600 A / 6000 A
Moc czynna P	Współczynnik mocy PF ≥ 0,99	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%
Energia czynna E_a	0,1 ≤ PF ≤ 0,99	(1,2+√(1-PF²)/(2 PF)) % + 0,005%	(1,2+√(1-PF²)/(2 PF)) % + 0,0075%	(1,7+√(1-PF²)/(2 PF)) % + 0,0075%
Moc pozorna S Energia pozorna E_ap	0 ≤ PF ≤ 1	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%
Moc bierna Q Energia bierna E_r	0 ≤ PF ≤ 1	2,5% zmierzonej biernej mocy/energii
Dodatkowa niepewność (% wysokiego zakresu mocy)	VP-N > 250 V	0,02%	0,02%	0,02%
Faza (napięcie do prądu)	-	0,28^°	0,28^°	0,28^°
¹ Nominalne napięcie w zakresie od 100 V do 690 V (zakres Udin). Warunki referencyjneWarunki otoczenia: 23°C ±5°C, przyrząd włączony od co najmniej 30 minut, brak zewnętrznego pola elektrycznego/magnetycznego, wilgotność względna: < 65% Warunki dotyczące wejścia: Cos Φ/PF=1, sygnał sinusoidalny f=50/60 Hz, zasilanie 120 V/230 V ±10%. Parametry zasilania: Napięcie wejściowe ≥ 100V. Prąd wejścia > 10% zakresu prądowego Główny przewodnik w cęgach lub cewce Rogowskiego w położeniu środkowym Współczynnik temperaturowy Dodatkowe 0,1 x określona dokładność na każdy stopień ^°C powyżej 28^°C lub poniżej 18^°C

Ogólne dane techniczne

Najważniejsze cechy
Gwarancja	Analizator: 2 lata (nie dotyczy akumulatora) Akcesoria: 1 rok (z akumulatorem)
Cykl kalibracji	2 lata
Wymiary (dł. x szer. x wys.)	28,0 cm × 19,0 cm × 6,2 cm
Masa	2,1 kg
Zabezpieczenie przed kradzieżą	Gniazdo do blokady Kensington

Dane środowiskowe
Zakres temperatur eksploatacji	Od -10^°C do 50^°C
Zakres temperatur przechowywania	Od -20^°C do 60^°C
Wilgotność podczas eksploatacji	IEC 60721-3-3: 3K5, zmodyfikowana: Od -10^°C do 30^°C: ≤95%, bez kondensacji i lodu 35^°C: 70% 40^°C: 55% 50^°C: 35%
Klasa szczelności	IEC 60529: IP50
Wibracje	IEC 60721-3-3 / 3M2

Zasilanie
Zakres napięcia	100 V – 600 V -15% / +10% (85 V … 660 V)
Zużycie energii	Maks. 40 VA
Częstotliwość sieci zasilającej	50/60 Hz (42,5 Hz … 69 Hz)
Podtrzymanie zasilania	Akumulator litowo-jonowy BP1770 o rozszerzonym zakresie temperatur, wymieniany przez użytkownika Czas pracy przy zasilaniu akumulatorowym 1,5 godz.

Bezpieczeństwo
Dane ogólne	IEC 61010-1: Stopień zanieczyszczenia 2
Zasilanie	Kategoria przepięciowa IV 600 V Z adapterem sieciowym MA-C8: Kategoria przepięciowa II 300 V
Pomiary	IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V
Wysokość od 2000 m do 4000 m	Obniżenie parametrów do: Zasilanie: Kategoria IV 300 V Z adapterem MA-C8: Kategoria CAT II 150 V Pomiary: CAT IV 300 V, CAT III 600 V, CAT II 1000 V

Analizator jakości zasilania Fluke 1773

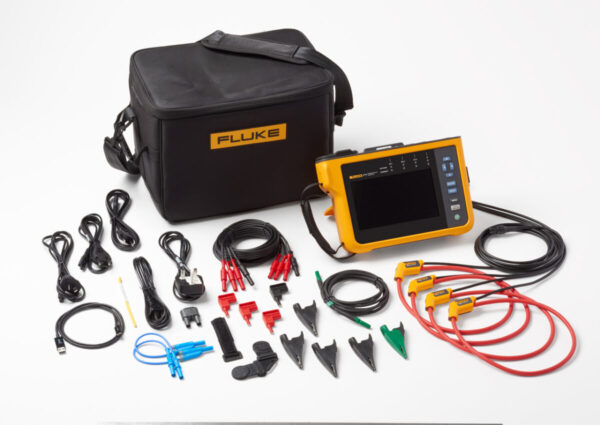

Wyposażenie standardowe:

Analizator jakości zasilania FLUKE-1773
Sondy prądowe I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2,0 m) (zestaw czterech sztuk)
FLUKE-17XX, płaski kabel pomiarowy napięcia, 3-fazowy+N
AC285 czarne zaciski typu “krokodylek” (zestaw czterech)
AC285 zielony zacisk typu “krokodylek”
Czarny przewód USB-C o długości 1 m
Przewody zasilające (Stany Zjednoczone, UE, Wielka Brytania, Australia, Brazylia)
Zestaw przewodów pomiarowych FLK-17XX 0,18M
Zielony przewód pomiarowy
Zestaw znaczników kablowych (do pomiaru napięcia i prądu)
Adapter do gniazdka elektrycznego FLUKE-174X-MA-C8

Analizator jakości zasilania Fluke 1775

Wyposażenie standardowe:

Analizator jakości zasilania FLUKE-1775
Sondy prądowe I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2,0 m) (zestaw czterech sztuk)
FLUKE-17XX, płaski kabel pomiarowy napięcia, 3-fazowy+N
AC285 czarne zaciski typu “krokodylek” (zestaw czterech)
AC285 zielony zacisk typu “krokodylek”
Czarny przewód USB-C o długości 1 m
Przewód zasilający
Zestaw przewodów pomiarowych FLK-17XX 0,18M
Zielony przewód pomiarowy
Zestaw sond magnetycznych MP1-3R/1B
Zestaw z wieszakiem magnetycznym FLUKE-174X-HANGER
FLUKE-177X-4204, moduł WI-FI/BLE
Zestaw znaczników kablowych (do pomiaru napięcia i prądu)
Adapter do gniazdka elektrycznego FLUKE-174X-MA-C8
Czarny miękki futerał
