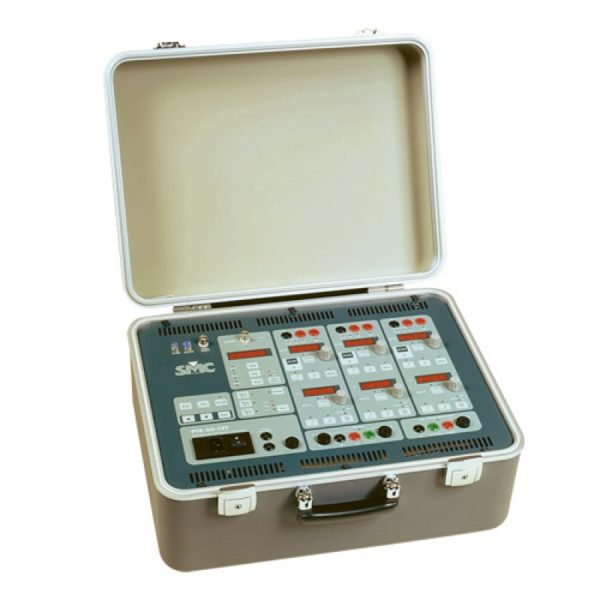

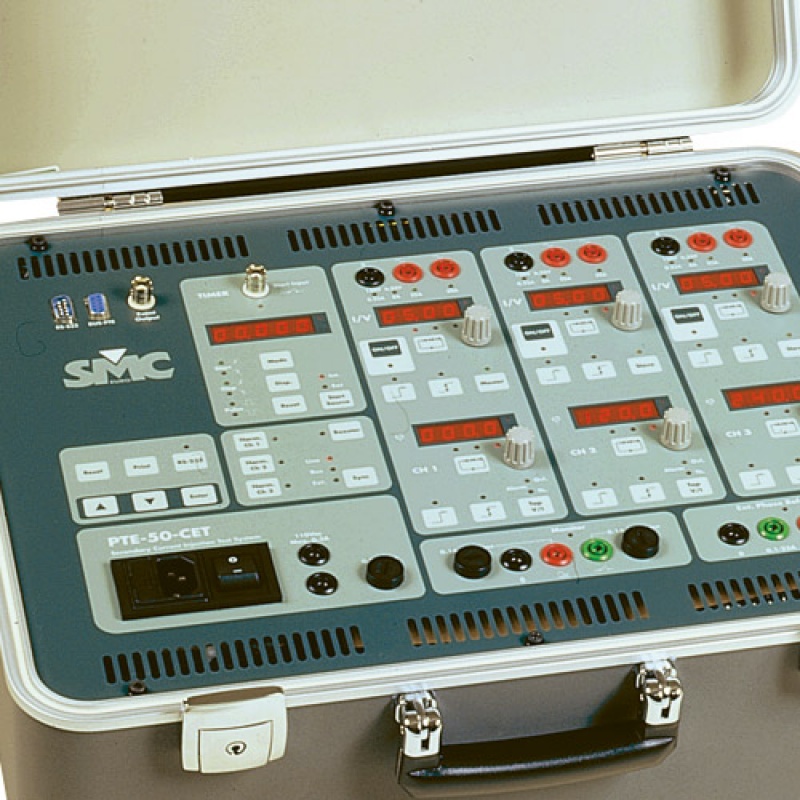

Trójfazowy tester zabezpieczeń - SMC PTE-50-CET

Zestaw do testowania przekaźników ochronnych z bezpośrednim sterowaniem oraz komputerową automatyzacją testów.

Seria PTE zaprojektowana została z myślą o osiągnięciu maksymalnej prostoty obsługi przy testowaniu przekaźników ochronnych w terenie.
Jednostki PTE - duże, wytrzymałe i uniwersalne - zapewniają wymaganą wydajnosć i dokładność do testowania dowolnych elektromechanicznych, statycznych lub numerycznych przekaźników. Przebiegi wyjściowe są cyfrowo syntetyzowane i w pełni izolowane od źródła zasilania. Sygnał jest następnie elektronicznie wzmacniamy do uzyskania 50 A lub 300 V o skutecznej mocy 100 V A.

PTE-50-CET to wersja urządzenia, która jest szczególnie mocna w testach prądowych.

MOC
Kanały PTE oferują 100 VA mocy wyjściowej wraz z mocnym cyklem pracy i wieloma zasobami testowymi. Przykładowo, kilka kanałów może być sterowanych za pomocą pojedynczego przycisku, nawet jeżeli należą do różnych połączonych jednostek, dzięki funkcji master/slave. Oraz można odnieść kąt fazowy każdego kanału lub częstotliwość podstawową funkcji harmonicznych do sygnału przychodzącego z zewnętrznego generatora lub ustawień ROCOF ramp częstotliwości w mniej niż minutę bez komputera.

PTE dzięki funkcji trybu bezczynności oszczędza energię i utrzymuje wzmacniacze schłodzone podczas testowania niskoimpedancyjnych przekaźników. Każdy kanał wyjściowy zapewnia niezależne połączenie neutralne, umożliwiające wzajemne połączenie dwóch lub więcej kanałów szeregowo lub równolegle. Opcjonalna wtyczka PTE-SER pozwala na wymuszenie do 50 A z napięciem do 60 V w PTE-50-CET.



Charakterystyka

  • Regulowane trójfazowe źródło prądowe 3 x 50A lub napięciowe 3 x 150V.
  • Regulowany kąt fazowy pomiędzy 0 – 359.9° (jedno- lub trójfazowo).
  • Wybór harmonicznych niezależnie od fazy, do 7. harmonicznej.
  • Moc wyjściowa: 3 x 100VA.
  • Wyjścia napięcia/prądu
  • Wyjścia są w pełni izolowane i elektroniczne wzmacniane.
  • Zdolność dynamiczne symulacji błędu.
  • W pełni programowalne.
  • Wbudowany Timer, rozdzielczość 1ms.
  • Wymiary: 200 x 442 x 327 mm
  • Waga: 25 Kg



Aplikacje

  • Testowanie przekaźników zabezpieczających silniki trójfazowe
  • Testowanie trójfazowych i jednofazowych przekaźników nadprądowych i różnicowych.
  • Może być wykorzystany jako kompletna jednostka jednofazowa - kanały napięcia, prądi i kąta fazowego są odwracalne.
