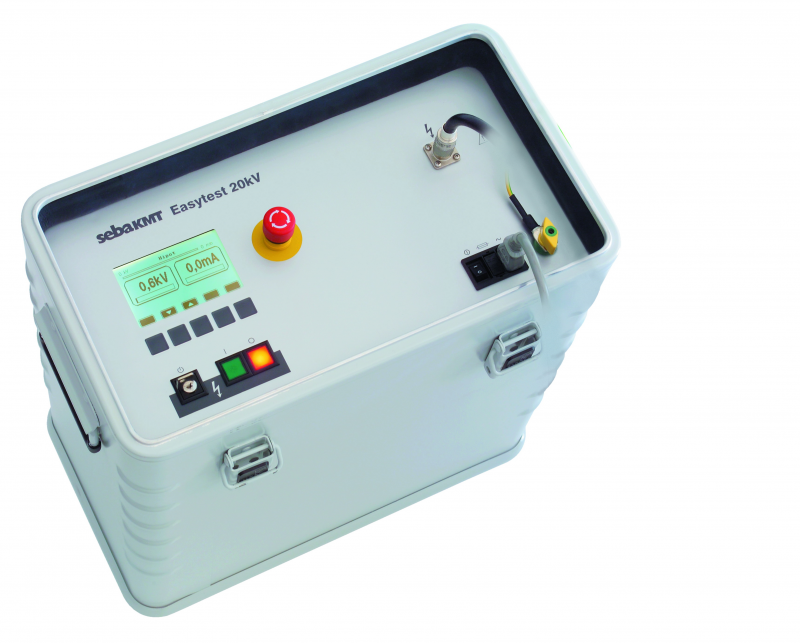

Urządzenie probiercze niskiej częstotliwości Easytest 20 kV

Dodaj do zapytania

Kategorie: Lokalizatory do zaawansowanych zastosowań

Niezawodny i prosty w użyciu tester do badań profilaktycznych, poawaryjnych i poremontowych kabli w okresie ich eksploatacji oraz do badań odbiorczych nowych instalacji przed oddaniem ich użytku.

Cechy urządzenia:

Łatwe w użyciu
Konfigurowalne sekwencje testowe
Zwarta, wytrzymała i lekka konstrukcja
Brak efektu polaryzacji
Kompletny test napięciem przemiennym

Opis funkcjonalny
W dzisiejszych czasach szybkie i niezawodne badania elektryczne kabli przed oddaniem ich do eksploatacji lub po usunięciu awarii są niezwykle istotne. Podłączenie napięcia do instalacji bez uprzedniego wykonania testów jest bardzo ryzykowne, a w świetle norm krajowych i międzynarodowych - absolutnie niedopuszczalne.

Często stosowaną metodą badań jest pięciominutowa lub dziesięciominutowa próba napięciowa izolacji kabla napięciem stałym (DC). Do tego celu zazwyczaj używa się urządzeń probierczych prądu stałego lub mierników rezystancji izolacji. Jednakże maksymalne napięcie robocze takich urządzeń zwykle nie przekracza 10 KV, co nie wystarcza do badania kabli o wyższym napięciu znamionowym.
Wiadomo również, że próby napięciowe kabla napięciem stałym, szczególnie w przypadku kabli w izolacji z polietylenu usieciowanego (XLPE) są zawodne, a nawet -jeśli kabel jest stary -mogą powodować przyśpieszone starzenie izolacji lub uszkodzenia związane ze zjawiskiem polaryzacji.

Z analizy stosowanych metod badań elektrycznych kabli wynika, że testy napięciem stałym wykrywają jedynie najpoważniejsze uszkodzenia. Drobniejsze defekty nie zostają wykryte i są przyczyną poważnych awarii w okresie eksploatacji kabla.
Rozwiązaniem tego problemu jest niewielkie, lekkie urządzenie probiercze napięcia przemiennego małej częstotliwości opracowane przez firmę SebaKMT. Maksymal-ne napięcie wyjściowe 20 KV o częstotliwości 0,1 Hz na pojemności 0,5 uF (do 2,5uF przy częstotliwości 0,02 Hz) zapewnia wystarczającą moc do wykonanie prób napięciowych kabli o długościach do 2 km z zastosowaniem napięcia 1,7Uo (znamionowego napięcia fazowego badanego kabla) w zakresie 20 kV i przy częstotliwości 0,1 Hz.

Urządzenie jest również wyposażone w moduł do prób napięciowych kabla napięciem stałym z pomiarem prądu upływu, dzięki czemu użytkownik ma możliwość wykonania takich testów w przypadku kabli o izolacji z polichlorku winylu (PCV) lub papierowej z powłoką ołowianą.

Próba napięciem przemiennym 0-20 kV	0,5 uF @ 0,1 Hz 1,0 uF @ 0,05 Hz 2,5 uF @ 0,02 Hz 5,0 uF @ 0,01 Hz
Próba napięciem stałym	0 - 20 kV z pomiarem prądu upływu
Zakres pomiaru prądu upływu	1 mA
Sygnalizacja przebicia izolacji	wizualna
Ustawianie czasu trwania próby	0 - 60 minut z 5 min. postępem
Zakresy napięć dla testu powłoki	0 - 5 kV, 0 - 10 kV
Lokalizacja uszkodzeń powłoki	0 - 5 kV, 0 -10 kV, DC, współcz. wypełnienia (duty cycle) 1 : 3
Bezpieczeństwo	monitorowanie rezystancji przejścia, wyłącznik awaryjny, blokada wysokiego napięcia
Zasilanie	230V AC albo 110V AC, 750W
Wymiary	480 x 290 x 495 mm
Ciężar	17 kg
Norma szczelności	IP 54 z zamkniętą pokrywą
Zakres temperatur roboczych	-20°C ... +50°C
Zakres temp. przechowywania	-20°C ... +60°C

Wyposażenie standardowe

Kabel połączeniowy wys. napięcia, kabel zasilania, przewód uziemiający
Torba do przechowywania kabli
Instrukcja obsługi
Pasek do noszenia urządzenia na ramieniu

Wyposażenie dodatkowe

Raportowanie i archiwizacja poprzez złącze USB (pamięć przenośnatypu pendrive) lub kartę chipową z zastosowaniem oprogramowania Winkis VLF
Odbiornik ESG NT do lokalizacji dokładnej uszkodzeń powłoki kablametodą pomiaru spadku napięcia na powierzchni ziemi (napięcia krokowego).

Zewnętrzne zabezpieczenie przed napięciem powrotnym:

Dodatkowa funkcja opóźniająca załączenie wysokiego napięcia pozwalaj na bezpieczne opuszczenie miejsca, gdzie znajduje się wyłączniki WN. System wyłącza się samoistnie w przypadku pojawienia się napięcia powrotnego, wyjście wysokiego napięcia jest otwierane wyłącznikiem automatycznym. Napięcie powrotne sygnalizowane jest wizualnie i dźwiękowo.
