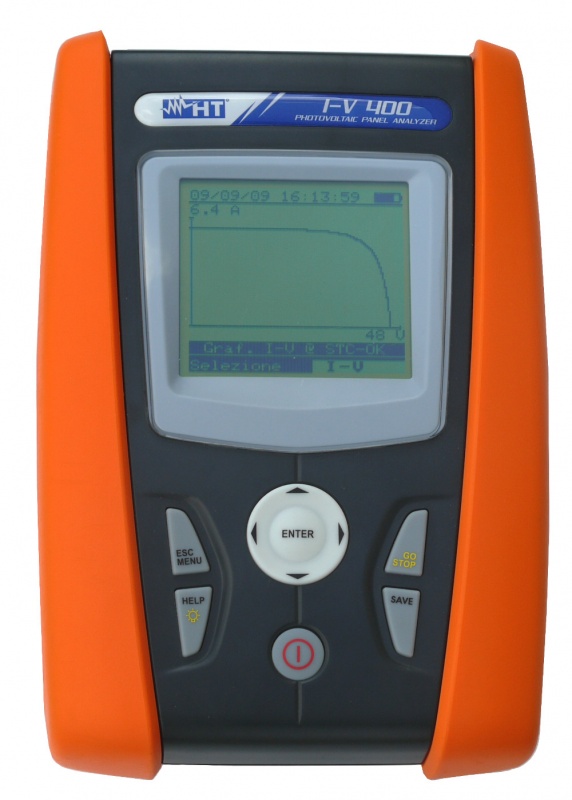

IV400
IV400 jest idealnym rozwiązaniem dla konserwacji systemów fotowoltaicznych. Z IV400, szukanie ewentualnych awarii i problemów w systemach jest niewiarygodnie szybkie, sprawne i intuicyjne. I-V400 dokonuje pomiarów charakterystyk I-V i głównych parametrów zarówno pojedynczych modułów, jak i łańcuchów modułów. Przyrząd mierzy, oprócz charakterystyki I-V testowanego urządzenia również wartości jego temperatury i napromieniowania. Uzyskane dane są przetwarzane w celu ekstrapolacji charakterystyki IV w standardowych warunkach testowych (STC), aby przystąpić do porównania wyników z danymi nominalnymi deklarowanymi przez producenta modułu, stąd można natychmiastowo ustalić czy testowany moduł / łańcuch modułów spełnia charakterystykę podaną przez producenta. Prąd wyjściowy i napięcie z modułu lub łańcucha modułów są mierzone metodą „4-końcową” (4-terminal metod) pozwalającą na wydłużenie przewodów pomiarowych bez konieczności kompensacji ich oporności, a co za tym idzie – otrzymane wyniki pomiarów są precyzyjne. W pamięci wewnętrznej IV400 zarządza bazą danych modułów fotowoltaicznych, która może być aktualizowana w dowolnym momencie zarówno przez oprogramowanie, jak i bezpośrednio na urządzeniu. Wraz z pomiarem charakterystyki I-V i jej ekstrapolacją w standardowych warunkach testowych (STC), I-V400 porównuje uzyskane wartości z wartościami deklarowanymi przez producenta dostarczając natychmiast wynik testu OK / NO. Operator nie musi wykonywać żadnych obliczeń, ani trudnych operacji. Urządzenie realizuje operację porównania szybko i w sposób automatyczny.
Funkcje
- Pomiar napięcia wyjściowego z modułu/łańcucha aż do 1000V DC
- Pomiar prądu wyjściowego z modułu/łańcucha aż do 10A DC

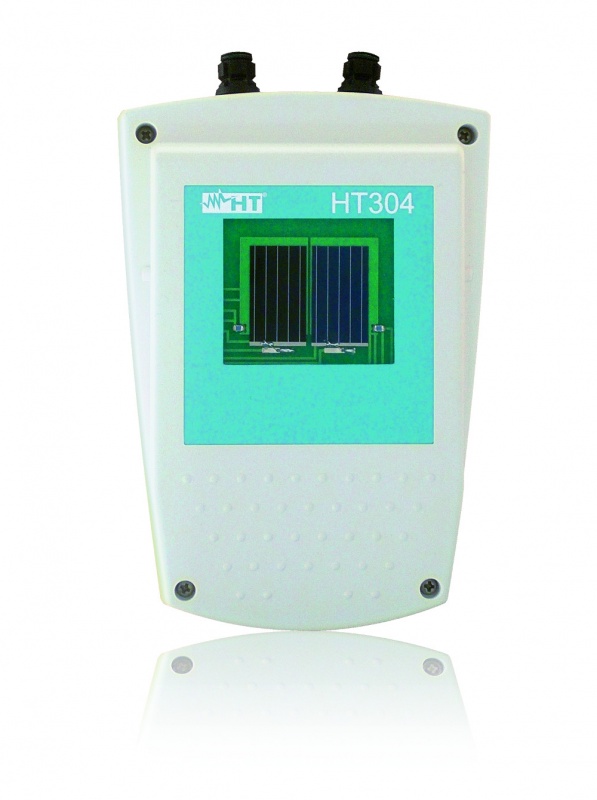

- Pomiar natężenia promieniowania słonecznego [W/m2] z komórką odniesienia
- Automatyczny lub za pomocą czujnika PT1000 pomiar temperatury
- Pomiar wyjściowej i nominalnej mocy DC z modułu / łańcucha

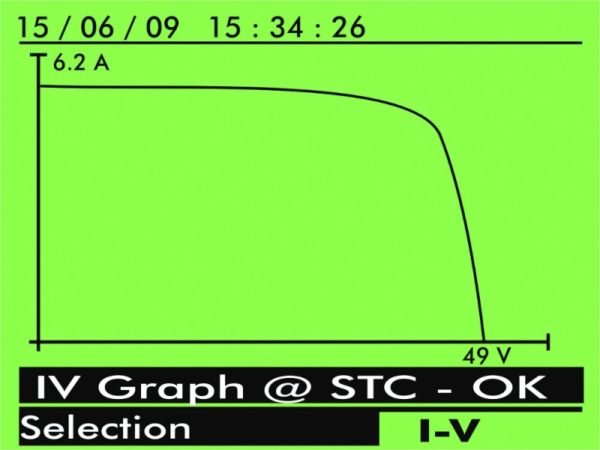

- Liczbowe i graficzne wyświetlanie charakterystyki I-V
- Pomiary rezystancji serii modułów fotowoltaicznych
- Inklinometr mechaniczny do pomiaru kąta padania promieniowania słonecznego

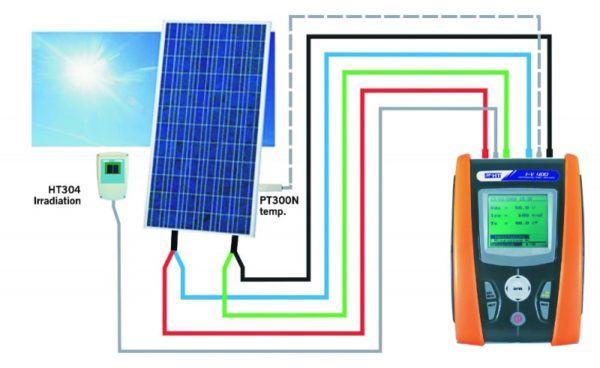

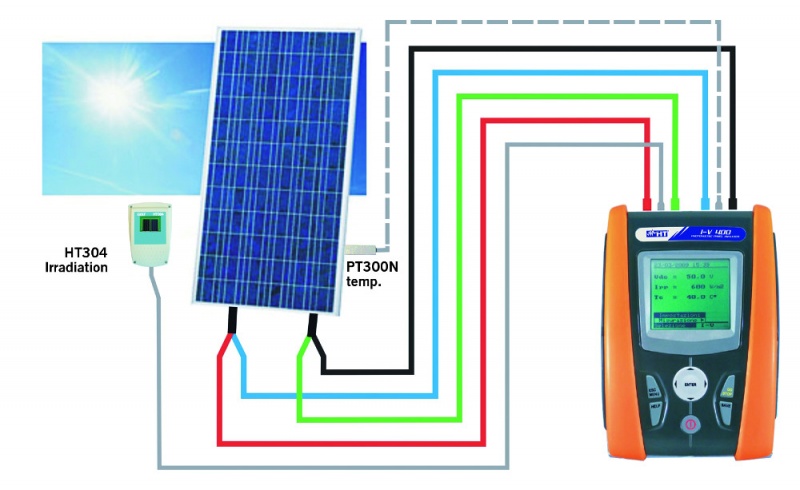

- Metoda pomiarowa „4-terminal”

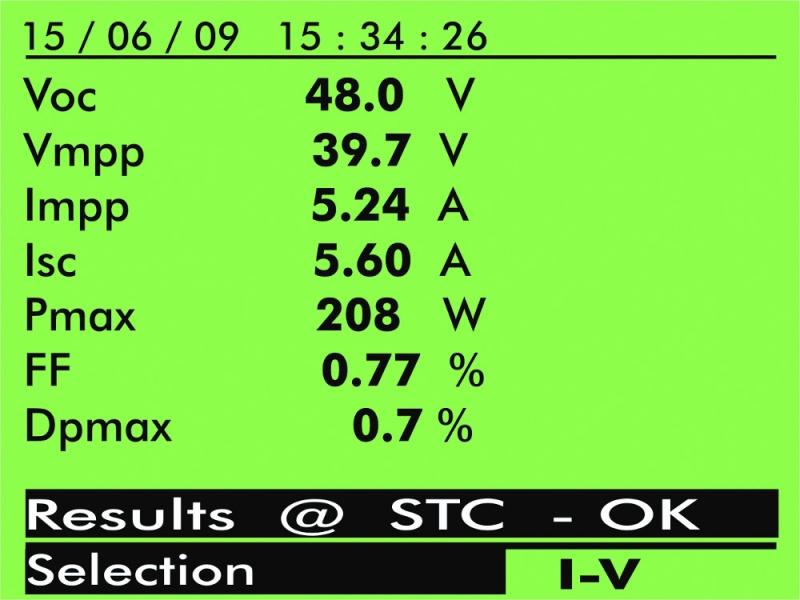

- Porównanie z warunkami standardowymi (STC 1000 W/m2, 25C)
- Ocena wyniku badania: OK / NO
- Zarządzanie aż do 30stoma modułami w wewnętrznej bazie danych
- Wewnętrzna pamięć do zapisu danych
- Przywoływanie wyników na wyświetlaczu
- Port optyczny/USB do komunikacji z PC
- Pomoc on line na ekranie
1. SPECYFIKACJA OGÓLNA MIERNIKA I-V 400
HT ITALIA powiększa zakres produktów dla systemów fotowoltaicznych wprowadzając I-V 400
Przyrząd pozwala na pomiary “w polu” krzywej I-V, jak i głównych parametrów pojedynczego modułu, czy też całego systemu fotowoltaicznego aż do maksumum 1000V i 10A
Uzyskane dane są następnie opracowane i przekazane do warunków odniesienia (STC) w celu porównania ich z danymi znamionowymi określonymi przez producenta tych modułów. Porównanie między danymi określonymi i wykrytymi pozwala na natychmiastowe określenie, czy łańcuch lub moduł spełnia parametry zadeklarowane przez producenta
Przyrząd pozwala przeprowadzać szybkie testy (IVCK) mierzące napięcie otwartego obwodu Voc i prąd zwartego obwodu Isc na wyjściu łańcucha/modułu fotowoltaicznego również bez warunków natężenia promieniowania.

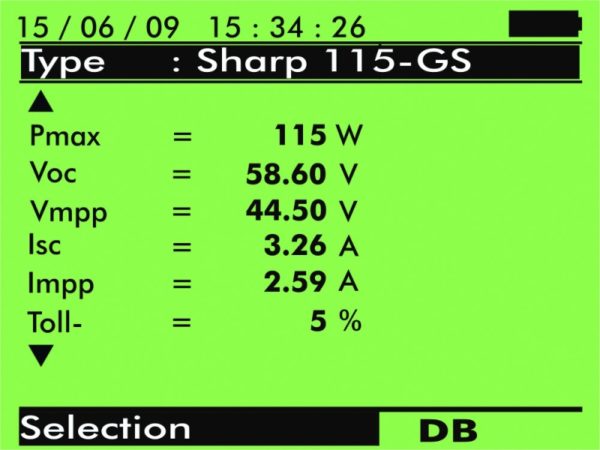

I-V 400 zarządza wewnętrzną bazą danych najczęstszych modułów fotowoltaicznych. Taka baza danych może być w dowolnej chwili zaktualizowana przez użytkownika zarówno przez oproramowanie do zarządzania i bezpośrednio przez interfejs przyrządu. |
2. SPECYFIKACJA ELEKTRYCZNA
Dokładność jest obliczana jako ± [% odczyty + (liczba cyfr) x rozdzielczość] przy 23°C ± 5°C, <80%HR
Napięcie VDC @ OPC
Zakres (V) (***)
|
Rozdzielczość (V)
|
Dokładność
|
5.0 ¸ 999.9
|
0.1
|
±(1.0%rdg+2dgt)
|
(***) krzywa I-V oraz pomiary Rs rozpocząć od VDC > 15V a dokładność jest zdefiniowana dla VDC > 20V
Prąd IDC @ OPC
Zakres (A)
|
Rozdzielczość (A)
|
Dokładność
|
0.10 ¸ 10.00
|
0.01
|
±(1.0%rdg+2dgt)
|
Maksymalna moc @ OPC (Vmpp >30V, Impp >2A)
Zakres (W) (*, **)
|
Rozdzielczość (W)
|
Dokładność
|
50 ¸ 9999
|
1
|
±(1.0%rdg+6dgt)
|
Vmpp = napięcie maksymalnej mocy, Impp = prąd maksymalnej mocy
(*) Maksymalna mierzalna wartość mocy musi zawierać wartość FF (~ 0.7) à Pmax = 1000V x 10A x 0.7 = 7000W
(**) Test jest przerywany i wiadomość “Thermal instability” (niestabilność termiczna) pojawia się, jeżeli przyrząd wykryje napięcie > 700V prąd I >3A, I > - 0.038*V + 37.24 - 0.5
Napięcie VDC (@ STC and OPC), IVCK
Zakres (V) (***)
|
Rozdzielczość (V)
|
Dokładność (*,**)
|
5.0 ¸ 999.9
|
0.1
|
±(4.0%rdg+2dgt)
|
Prąd IDC (@ STC and OPC), IVCK
Zakres (A)
|
Rozdzielczość (A)
|
Dokładność (**)
|
0.10 ¸ 10.00
|
0.01
|
±(4.0%rdg+2dgt)
|
Maksymalna moc @ STC (Vmpp >30V, Impp >2A)
Zakres (W) (*, **)
|
Rozdzielczość (W)
|
Globalna dokładność (**)
|
50 ¸ 9999
|
1
|
±(5.0%rdg+1dgt)
|
Vmpp = napięcie maksymalnej mocy, Impp = prąd maksymalnej mocy
(*) Pomiary zaczynają się od VDC > 15V a dokładność jest zdefiniowana dla VDC > 20V
(**) Warunki testu:
Ø Warunek testu: Stałe natężenie promieniowania.³700W/m2 , widmo AM 1.5, padanie vs prostopad. £ ± 25°, Temperatura komórek [15..65°C]
Ø Globalna dokładność zawiera wpływ sensora i jego obwodu pomiarowego
Natężenie promieniowania
Zakres (mV)
|
Rozdzielczość (mV)
|
Dokładność
|
1.0 ¸ 100.0
|
0.1
|
±(1.0%rdg+5dgt)
|
Temperatura modułu (próbnik PT1000)
Zakres (°C)
|
Rozdzielczość (°C)
|
Dokładność
|
-20.0 ¸ 100.0
|
0.1
|
±(1.0%rdg+1°C)
|
3. SPECYFIKACJA OGÓLNA
WYŚWIETLACZ I PAMIĘĆ:
Cechy: 128x128pxl LCD z podświetlaniem
Pojemność pamięci: 256kB
Zapisane dane: 249 krzywych (test krzywej I-V), 999 IVCK
ZASILANIE:
Wewnętrzne zasilanie SOLAR I-V: 6x1.5V baterie alkaliczne typu LR6, AA, AM3, MN 1500
Autonomia SOLAR I-V: > 249 krzywych (test krzywej I-V), 999 IVCK test
szacunkowo 120 hours (test wydajności)
Zasilanie SOLAR-02: 4x1.5V baterie alkaliczne typu AAA LR03
Maksymalny czas rejestracji SOLAR-02 (@ IP=5s): szacunkowo 1.5h
INTERFEJS WYJŚCIOWY
Port komunikacji z PC: optyczny/USB
Interfejs z SOLAR-02 : komunikacja bezprzewodowa RF (maksymalny dystans 1m)
CECHY MECHANICZNE
Wymiary (D x S x W): 235 x 165 x 75mm
Waga (z bateriami): 1.2kg
WARUNKI ŚRODOWISKOWE:
Temperatura odniesienia: 23°C ± 5°C
Temperatura pracy: 0° ¸ 40°C
Wilgotność pracy: <80%HR
Temperatura przechowywania (bez baterii): -10 ¸ 60°C
Wilgotność przechowywania: <80%HR
NORMY:
Bezpieczeństwo: IEC/EN61010-1
Bezpieczeństwo akcesoriów pomiarowych: IEC/EN61010-031
Pomiary krzywej I-V: IEC/EN60891 (test krzywej I-V)
IEC/EN60904-5 (pomiar temperatury)
Izolacja: podwójna izolacja
Stopień zanieczyszczenia: 2
Kategoria przepięcia: CAT II 1000V DC, CAT III 300V AC do uziemienia
Max 1000V na wejściach P1, P2, C1, c2
Maksymalna wysokość użycia: 2000m
Ten przyrząd spełnia wymagania dyrektyw 2006/95/EEC (LVD) and EMC 2004/108/EEC
