Wielofunkcyjny tester instalacji elektrycznych COMBI421

Wielofunkcyjny tester instalacji elektrycznych COMBI421

COMBI421 to innowacyjny, wielofunkcyjny tester instalacji zaprojektowany do wykonywania wszystkich testów bezpieczeństwa instalacji elektrycznych zgodnie z normami (VDE0100, BS7671), zapisywania parametrów środowiskowych (naświetlenie, temperatura), prądów upływu i mocy czynnej, harmonicznych, pomiarów współczynnika mocy w systemach jednofazowych. Miernik  ten jest bardzo prosty w obsłudze i posiada dużą ilość wewnętrznych funkcji, które można wybierać przy pomocy menu dostępnego w wielu językach.

Model ten ponadto pozwala wykonywać główne pomiary przy pomocy specjalnej zdalnej sondy (PR400 – urządzenie opcjonalne), szczególnie przydatnej przy wykonywaniu testów w trybie bardzo szybkim i wewnętrznej funkcji AUTO do sekwencyjnych pomiarów całkowitej rezystancji ziemi, testów RCD do 1A prądu nominalnego oraz izolacji bezpośrednio na gniazdku w instalacjach cywilnych.

Menu pomocy dostępne jest do każdego trybu pomiarowego i udostępnia informacje podczas podłączania miernika do instalacji. Najnowszy elektroniczny wybierak zapewnia miernikowi ekstremalnie wytrzymałą konstrukcję. Duża wewnętrzna pamięć pozwala zapisywać rezultaty wszelkich pomiarów i przesyłać je do PC przy pomocy portu szeregowego i dedykowanego oprogramowania. Każdy pomiar zapisywany jest wraz z wynikami cząstkowymi i parametrami środowiskowymi  z aż do dwóch lokalizatorów ID ( wybieralnych przez użytkownika w mierniku) w celu zapamiętania dokładnego miejsca w którym dokonano pomiaru.

Funkcje

  • Test ciągłości przy 200mA
  • Test izolacji przy 50, 100, 250, 500 i 1000V DC
  •  Czas wyzwalania RCD typu AC, A, Standardowy i Selektywny do 1A
  • Prąd wyzwalania RCD typu AC, A, Standardowego i Selektywnego do 1A
  • Impedancja zwarcia lini/pętli
  • Impedancja z wysoką dokładnością lini/pętli (z dodatkowym urządzeniem IMP57)
  • Szacowany prąd zwarcia
  • Napięcie styku
  • Globalna rezystancja ziemi bez wyzwalania RCD
  • Wskaźnik sekwencji fazowej
  • Funkcja AUTO (Ra + test RCD + izolacja) wtyczki
  • Napięcie i prąd TRMS AC
  • Moc czynna, bierna i pozorna oraz współczynnik mocy systemów jednofazowych
  • Harmoniczne do 49 prądu/napięcia i THD% systemów jednofazowych
  • Pomiar parametrów środowiskowych (°C, °F, %RH, Lux)
  • Pomiar przy pomocy zdalnej sondy (z dodatkowym urządzeniem PR400)
  • Prąd upływu
  • Funkcja HOLD
  • Pomoc na wyświetlaczu
  • Wewnętrzna pamięć
  • Interfejs optyczno-USB do połączenia z PC

Normy i standardy

  • Dyrektywa EMC 2004/108/CE
  • 16 edycja
  • CE MARK
  • EN 61008
  • IEC/EN 61010-032
  • IEC/EN 61010-1
  • IEC/EN61187
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • IEC/EN61557-7
  • Dyrektywa LVD 2006/95/CE
  • VDE 0100
CAŁKOWITA REZYSTANCJA UZIEMIENIA Pomiar całkowitej rezystancji uziemienia przy 15mA bez powodowania wyzwalania protekcji RCD. TEST IZOLACJI M?
  • 50V
  • 100V
  • 250V
  • 1000V
TRYBY POMIAROWE:
  • MANUAL: Test będzie  działał podczas wciśnięcia przycisku GO/STOP na urządzeniu (bądź START na zdalnej sondzie).  Jeśli wciśnięty zostanie przycisk GO/STOP (bądź START na sondzie zdalnej) i natychmiast puszczony test ma długość 2 sekund.
  • TIMER: Ustawienie czasu aby możliwe było przemieszczenie końcówek przewodników podczas testu.
Test RCD
  • Typu A, AC Generalnie i Selektywnie
  • Tryb testowy Ramp
  • Prąd testowy do 1A
Combi421 podczas testu mierzy następujące parametry:
  • Czas wyzwalania
  • Prąd wyzwalania
  • Napięcie styku (Ut)
  • Całkowita rezystancja uziemienia (RA)
Tryby testowe:
  • AUTO: Sekwencja sześciu testów z prądem upływu równego x1 x5 x1/2 prądu nominalnego i z połową fali napięcia dodatnią i połową ujemną.
  • Manual x1/2 x1 x2 x5
Impedancja Lini/Pętli
  • Pomiar impedancji linii i pętli z wyznaczaniem szacowanego prądu zwarcia.
  • Faza – Faza
  • Faza- Przewód neutralny
  • Faza- Uziemienie
Ciągłość przewodów ochronnych
  • Wartości testu ciągłości:
  • Prąd testowy wyższy niż 200mA
  • Napięcie układu od 4 do 24V.
Pomiar rotacji fazowej:
  • Z 1 lub 2 zaciskami ze zdalną sondą PR400
Pomiar Mocy Pomiar w czasie rzeczywistym parametrów elektrycznego systemu jednofazowego:
  • Napięcie i Natężenie TRMS
  • Moc  Czynna/Bierna/Pozorna
  • Do 49 Harmonicznych
  •   Współczynnik Mocy i Cos Phi
  • Częstotliwość
Prąd Upływu Pomiar prądu upływu dokonywany jest przy pomocy urządzenia HT96U z możliwością ustawienia pełnej skali  od 1A do 1000A Sonda Zdalna PR400 może przyśpieszyć Twoje wszystkie testy i wymaga tylko jednej ręki. Parametry środowiskowe
  • RH i TMP, wilgotność powietrza przy użyciu przystawki cęgowej HT52/05
  • Lux, naświetlenie, przy pomocy HT53/05

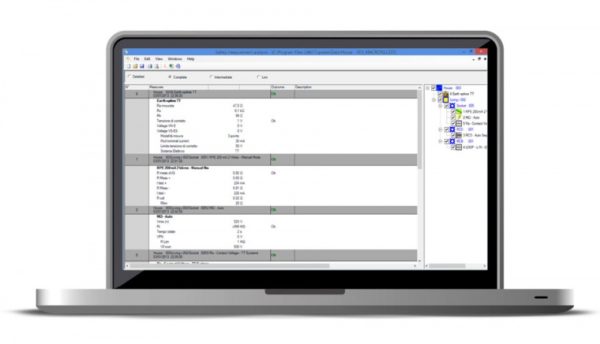

Oprogramowanie TopView
  • Możliwość tworzenia profesjonalnych raportów
  • Możliwość drukowania i eksportowania do XLS oraz PDF
  • Przekazywanie danych z urządzenia do PC przez złącze optyczne/USB
Standard:
  • C2033X : Kable trójprzewodowe z wtyczką Shuko
  • Zestaw uniwersalny: Zestaw 3 kabli + 3 krokodylki + 1 przewód testowy
  • BORSA75N: lekka torba
  • Instrukcja użytkownika na płycie CD
  • Skrócona instrukcja obsługi
Opcjonalnie:
  • TOPVIEW2066: Oprogramowanie Windows + przewód C2006 optyczny/USB
  • HT96U: Sztywny zacisk 1-100-1000A AC, średnicy 54mm
  • HT52/05: Sonda temperatury/wilgotności
  • HT53/05: Sonda naświetlenia (LUX)
  • PR400: Zdalny przewód aktywacyjny testów
  • IMP57: Urządzenie do pomiaru impedancji linii/pętli z wysoką rozdzielczością
  • SP-0400: Zestaw pasków do zawieszenia miernika na szyi
