Wielofunkcyjny zasilacz AC - KIKUSUI seria PCR-LE2 (moc od 6 kVA do 27 kVA)

Wielofunkcyjny zasilacz AC - KIKUSUI seria PCR-LE2 (moc od 6 kVA do 27 kVA)

Seria PCR-LE2 została zaprojektowana w oparciu o serię PCR-LE, która obsługuje wyjście jednofazowe, wyjście jednofazowe 3-przewodowe oraz wyjście trójfazowe o pojemności znamionowej poprzez wybranie przełącznika z przedniego panelu operacyjnego.

Seria PCR-LE2 oferuje taką samą podstawową wydajność, wykorzystując wspólną jednostkę zasilającą serii PCR-LE, zapewniając łatwiejszą instalację i oszczędzając miejsca bardziej efektywnie w porównaniu do indywidualnej alokacji system dla systemów jednofazowego, jednofazowego 3-przewodowego oraz trójprzewodowego. Seria PCR-LE2 jest dostępna w 5 modelach: 6 kVA, 9 kVA, 12kVA, 18kVA, oraz 27 kVA.

Funkcje

  • Obsługiwane są również wyjścia DC o szerokim zakresie specyfikacji
    • Wskaźnik napięcia wyjściowego (AC): 1 do 300V
    • Wskaźnik częstotliwości wyjściowej: 1 do 999.9Hz
    • Wskaźnik napięcia wyjściowego (DC): ± 1.4 do ± 424V

    Ponadto, system obsługuje tryb wyjścia DC oraz tryb wyjścia AC + DC. System może być przydatny w szerszym zakresie dziedzin, takich jak obszary związane z chemią i fizyką.

  •  Wybór trybu odpowiedzi
    Umożliwia wybór trybu odpowiedzi dla wewnętrznego wzmacniacza w zależności od stanu obciążenia i zastosowania.

    • Normalna odpowiedź (MEDIUM?: do testowania różnych środowisk zasilania
    • Wysoce stabilna odpowiedź (SLOW): do zasilania miejsca testowania EMC
  •  Symulacja anomalii linii zasilającej
    W trybie AC możliwe jest zasymulowanie nieprawidłowego działania linii zasilającej poprzez ustawienie wyjścia systemu serii PCR-LE2 w stan przerwy zasilania, spadek napięcia(dip) lub wzrost napięcia(pop). Umożliwia to testowanie zasilaczy impulsowych i sprzętu elektronicznego.
  • Różne funkcje pomiarowe
    Wartości RMS napięcia / prądu, szczytowe napięcie / prąd, moc czynna / moc pozorna oraz współczynnik mocy mogą być zmierzone. Możliwe jest analizowanie harmonicznych (do 40 rzędu) prądu wyjściowego.
  • Funkcja sekwencji
    Napięcie wyjściowe, częstotliwość i kształt fali mogą być zmienione po drodze, zatem testy środowiska zasilania mogą być zautomatyzowane. Ponadto wyjścia AC, DC oraz AC+DC są również dostępne. Przy ustawieniu rozdzielczości w krokach co 0,1 ms, system zapewnia funkcje do ustawiania fazy początkowej, nagłego przesunięcia fazowego, a także funkcję przeskoku i pauzy.
  • Wykrywanie, dostosowanie regulacji
    Nawet w przypadkach, w których jednostki ładunkowe są instalowane zdalnie, napięcie (wartość skuteczna) na końcu obciążenia może być stabilizowane poprzez korektę spadków napięcia. Wykrywanie sprzętu i oprogramowania są dostarczane jako funkcja wykrycia, umożliwiając wybiórcze użycie jednego z nich zgodnie ze stanem obciążenia i zastosowaniem.
  • Sterowanie prądem wyjścia
    Funkcja ograniczania prądu umożliwia kontrolowanie prądu wyjściowego (RMS) na pewnym poziomie dla pracy ciągłej przez wybieralne ustawienie czasu (czas / ciągły) dla operacji wyłączenia. Testy ciągłości dla urządzeń elektrycznych (panele dystrybucyjne, wyłączniki, urządzenia do okablowania itd.) można wykonywać w stabilnych warunkach.
  • Funkcja Przyjazny dla środowiska (funkcja oszczędzania energii)
    • Funkcja uśpienia
      Jednostka zasilająca przechodzi w tryb uśpienia, gdy przez pewien czas nie jest wykryte żadne wyjście, aby zmniejszyć zużycie energii.
    • Funkcja działania energooszczędnego
      Funkcję oszczędzania energii można wykorzystać tylko do obsługi niezbędnych jednostek mocy w zależności od wymaganego obciążenia zasilania.
  • Komunikacja zewnętrzna
    RS232C (wyposażenie standardowe). Pilot dostępny z opcjami GPIB, USB, LAN. Korzystając z sieci LAN mamy możliwość konfiguracji wysoce opłacalnych systemów, ponieważ obsługiwany jest standard LXI.
  • Funkcja pamięci
    Możliwe jest przechowywanie do 99 zestawów danych częstotliwości wyjściowej, napięcia (AC/DC) i przebiegu cyklicznego pod numerem magazynu przebiegu w pamięci jednostki głównej.
    Ponadto, można użyć urządzeń pamięci USB do przechowywania danych zawartych w pamięci urządzenia głównego, ustawień panelu, symulacji nieprawidłowości działania linii zasilającej oraz danych sekwencji.
  • Obsługiwany standard
    Nadaje się dla systemów do testowania zgodności ze standardami serii IEC61000-3 oraz 4. Oferowane jest również opcjonalne oprogramowanie aplikacyjne. Szczegółowe informacje znajdują się na końcu broszury.
  • Panel przedni służy jako pilot
    Przedni panel jest odpinany. Wraz z opcjonalnym kablem przedłużającym (EC05-PCR), panel funkcjonuje jako sterowanie zdalne.
  • W przypadku “testów połączeń międzysystemowych” z odwrotnym przepływem obciążenia
    Zgodność z wytycznymi dotyczącymi wymagań technologii połączeń między systemami
    *Cała zasymulowana moc odwróconego obciążenia jest zużywana wewnętrznie, w związku z czym nie będzie przepływu wstecznego do systemu.
  • Doskonała umiejętność utrzymania dzięki konfiguracji jednostki
    Seria PCR-LE2 to konfiguracja typu jednostkowego. Jednostka mocy może być obsługiwana (zastępowana) przez jednostkę o mocy 1 kVA.
  •  Inne funkcje
    • Ustawienie impedancji wyjściowej
    • Pomiar harmonicznych prądu
    • Soft start (kontrola czasu narastania)
    • Wewnętrznie ustawiony Vcc
Model Specyfikacja

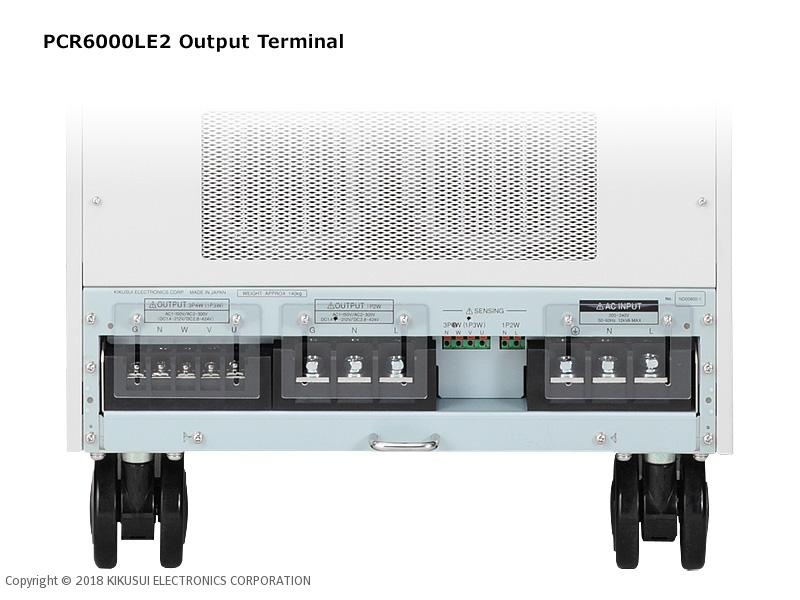

PCR6000LE2 Jednofazowe 6kVA / jednofazowe 3-przewodowe 4kVA / trójfazowe 6kVA, AC1 do 300V, 1 do 999.9Hz, DC+/-1.4 do +/-424V, typ wzmacniacza liniowego, przystosowany do testowania środowiska zasilania
PCR9000LE2 Jednofazowe 9kVA / jednofazowe 3-przewodowe 6kVA / trójfazowe 9kVA, AC1 do 300V, 1 do 999.9Hz, DC+/-1.4 do +/-424V, typ wzmacniacza liniowego, przystosowany do testowania środowiska zasilania
PCR12000LE2 Jednofazowe 12kVA / jednofazowe 3-przewodowe 8kVA / trójfazowe 12kVA, AC1 do 300V, 1 do 999.9Hz, DC+/-1.4 do +/-424V, typ wzmacniacza liniowego, przystosowany do testowania środowiska zasilania
PCR18000LE2 Jednofazowe 18kVA / jednofazowe 3-przewodowe 12kVA / trójfazowe 18kVA, AC1 do 300V, 1 do 999.9Hz, DC+/-1.4 do +/-424V, typ wzmacniacza liniowego, przystosowany do testowania środowiska zasilania
PCR27000LE2 Jednofazowe 27kVA / jednofazowe 3-przewodowe 18kVA / trójfazowe 27kVA, AC1 do 300V, 1 do 999.9Hz, DC+/-1.4 do +/-424V, typ wzmacniacza liniowego, przystosowany do testowania środowiska zasilania
