Wieloosiowy system badania skał

Ten unikalny eksperymentalny system testowy jest dedykowanym rozwiązaniem stosowanym do badania zachowania skał w różnych wymiarach i naprężeniach i ściskających (σ1 ≠ σ2 ≠ σ3). Badania wykonane tym aparatem można wykorzystać w różnorodnych specjalistycznych testach związanych z zakresem badań energii geotermalnej, hydrologii, zbiorników ropy naftowej oraz w dziedzinie górnictwa, geofizyki i geotechniki. Systemy te umożliwiają przetestowanie szerokiej gamy materiałów, od granitu po grunty spoiste, a także skały kruche o wysokiej wytrzymałości w warunkach.

Wieloosiowe systemy testowania skał są zaprojektowane do wywoływania naprężeń na próbkach sześciennych za pośrednictwem trzech niezależnych sterowanych osi głównych (σ1 ≠ σ2 ≠ σ3) do 600 MPa. Komora na próbki może pomieścić próbki sześcienne do 300 mm i dodatkowo może posiadać urządzenie do kontroli temperatury do 200°C, urządzenie do pomiaru ciśnienia porowego do 210 MPa. Dodatkowo, producent może zaproponować wyposażenie systemu w urządzenia do ciągłej rejestracji emisji akustycznej, prędkości akustycznej oraz pomiaru przepuszczalności (stan przejściowy lub stan ustalony).

Cechy

  • Konstrukcja samodzielna o wysokiej sztywności
  • 6 siłowników hydraulicznych do generowania niezależnych naprężeń (σ1 ≠ σ2 ≠ σ3) o wydajności do 600 MPa

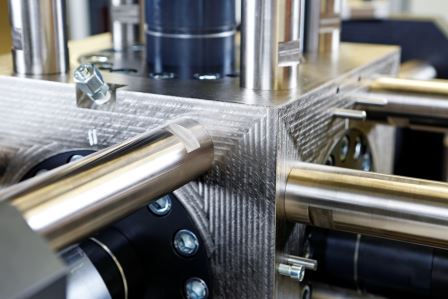

  • Komora kubiczna dla różnych wielkości próbek do 300*300*300 mm
  • Płyty wysokociśnieniowe są połączone z systemem redukcji tarcia
  • 6 precyzyjnych przetworników przemieszczenia do pomiaru naprężeń na każdej powierzchni
  • Dynamiczne szybkie sterowanie w pętli zamkniętej obciążenia, przemieszczenia, położenia i objętości lub przepływu
  • Elastyczne oprogramowanie sterujące dla praktycznie nieograniczonej liczby procedur testowych we wszystkich wieloosiowych aplikacjach testowych
  • Możliwość zastosowania różnych ścieżek naprężeń lub szybkości odkształcenia

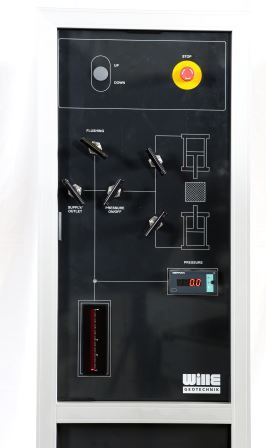

  • Agregaty hydrauliczne z wysokiej jakości ochroną przed hałasem, funkcjami awaryjnymi
  • Cyfrowe ustawianie parametrów PID w celu optymalizacji i strojenia parametrów testowych
  • Oprogramowanie graficzne w czasie rzeczywistym z funkcjami powiększania i zamrażania wydruku w dowolnym momencie
  • Rozszerzalny system pozyskiwania danych o wysokiej rozdzielczości w czasie rzeczywistym i system sterowania w pętli zamkniętej
  • Test szczelinowania hydraulicznego
  • Test przepuszczalności
  • Ciśnienie wody w porach
  • Warunki nienasycone
  • System do pomiaru fali P i S w połączeniu z emisją akustyczną
  • Kontrola temperatury do 200°C
Typ obciążenia servo-hydrauliczny
Maks. naprężenie Do 600 MPa
Kształt próbki Cylindryczny lub sześcienny
Rozmiar próbki Od rdzenia kostki 25 mm do 300*300*300 mm
Płyn do porów Do 150 MPa
Kontrola temperatury Do 200 °C
Test przepuszczalności Stan stacjonarny lub przejściowy
Skok siłownika 100 mm
