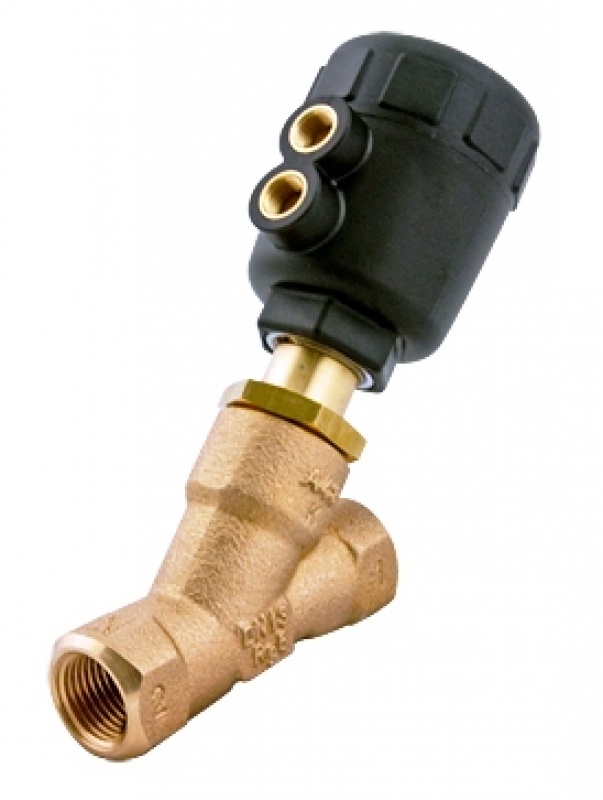

Zawór pneumatyczny grzybkowy skośny typ 2000

Zawór sterowany pneumatycznie, skośny; pilotowany zewnętrznie z samo nastawialną dławnica uszczelniającą z odciążeniem pośrednim i ze zgarniaczem. Konstrukcja zaworu umożliwia duży przepływ, szczególnie w porównaniu z konwencjonalnymi zaworami grzybkowymi, i zapewnia bardzo długą żywotność.

Zawory występują w dwóch odmianach:

Z grzybkiem współbieżnym (przepływ nad grzybek) – zawory w tym wykonaniu przeznaczone są do sterowania mediami takimi jak para i gazy
Z grzybkiem przeciwbieżnym (przepływ pod grzybek) wolne od uderzenia hydraulicznego – zawory w tym wykonaniu przeznaczone są do sterowania mediami takimi jak ciecze, para i gaz

Dane techniczne:

Średnica nominalna: DN 13 – 65
Materiał obudowy: Mosiądz; stal szlachetna
Materiał siłownika: Poliamid (PA) albo PPS
Materiał uszczelnienia: PTFE (NBR, FPM i EPDM na zamówienie)
Medium: Woda, alkohol, oleje, paliwa, para
Maksymalna lepkość: 600 mm2/s
Temperatura medium : -10°C…+180°C z uszczelnieniem z PTFE
Temperatura otoczenia:
- Siłownik z PA: -10°C…+60°C
- Siłownik z PPS:
- ø 40 do 80: +5°C…+140°C
- ø 100 do 125: +5°C…+90°C
Sposób montażu: Dowolny; preferowany z siłownikiem skierowanym ku górze
Medium sterujące: Neutralne gazy, powietrze
Max. ciśnienie sterujące:
- Wielkość siłownika ø 40-80: PA/PPS 10 bar
- Wielkość siłownika ø 100: PA 10 bar
- Wielkość siłownika ø 100: PPS 7 bar
- Wielkość siłownika ø 125: PA/PPS 7 bar
