» » » Zestaw mierników do instalacji fotowoltaicznych PVM-1020 KIT

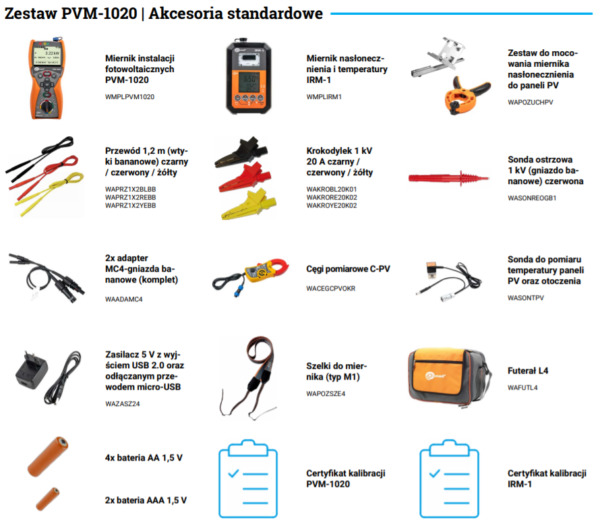

Zestaw mierników instalacji fotowoltaicznych PVM-1020 KIT

Indeks katalogowy: WMGBPVM1020KIT

PVM-1020: wielkie możliwości w niedużej obudowie

Miernik Sonel PVM-1020 to prawdopodobnie najmniejszy na świecie miernik do pomiarów instalacji fotowoltaicznych z tak pokaźną liczbą funkcji pomiarowych. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV). Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Stosowany przy mierzeniu napięcia obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC oraz napięcia RMS sieci AC do 600 V wraz z pomiarem częstotliwości. Za sprawą wbudowanego interfejsu radiowego LoRa zapewnia współpracę z miernikiem nasłonecznienia i temperatury IRM-1 – na znacznych odległościach!

Cechy

  • Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1.
  • Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
  • Umożliwia przeliczanie parametrów na warunki STC według normy IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
  • Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem.
  • Duża pamięć pomiarów: 100 obiektów po 40 komórek.
  • Podświetlany wyświetlacz i przyciski.

Mierzone parametry

  • Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
  • Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
  • Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
  • Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
  • Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
  • Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
  • Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
  • Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
  • Pomiar mocy AC/DC.
  • Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
  • Test diod blokujących napięciem 1000 V DC.

Charakterystyka

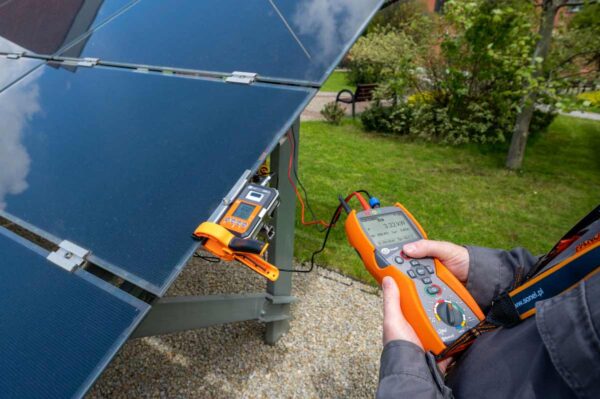

PVM-1020 to prawdopodobnie najmniejszy na świecie miernik do pomiarów instalacji fotowoltaicznych z tak pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz, co znakomicie ułatwia obsługę w zacienionych miejscach, np. wykonując pomiary pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.

Szczelność i wytrzymałość

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1020 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Sonel IRM-1

  • Pomiar nasłonecznienia i temperatury.
  • Interfejs LoRa do komunikacji z miernikiem PVM-1020 – zasięg znacznie większy niż Bluetooth!
  • Automatyczna synchronizacja danych z miernikiem PVM-1020.
  • Wbudowany kompas oraz czujnik nachylenia.
  • Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
  • Duża pamięć pomiarów: 1000 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).

Sonel IRM-1: prostota i kompaktowość

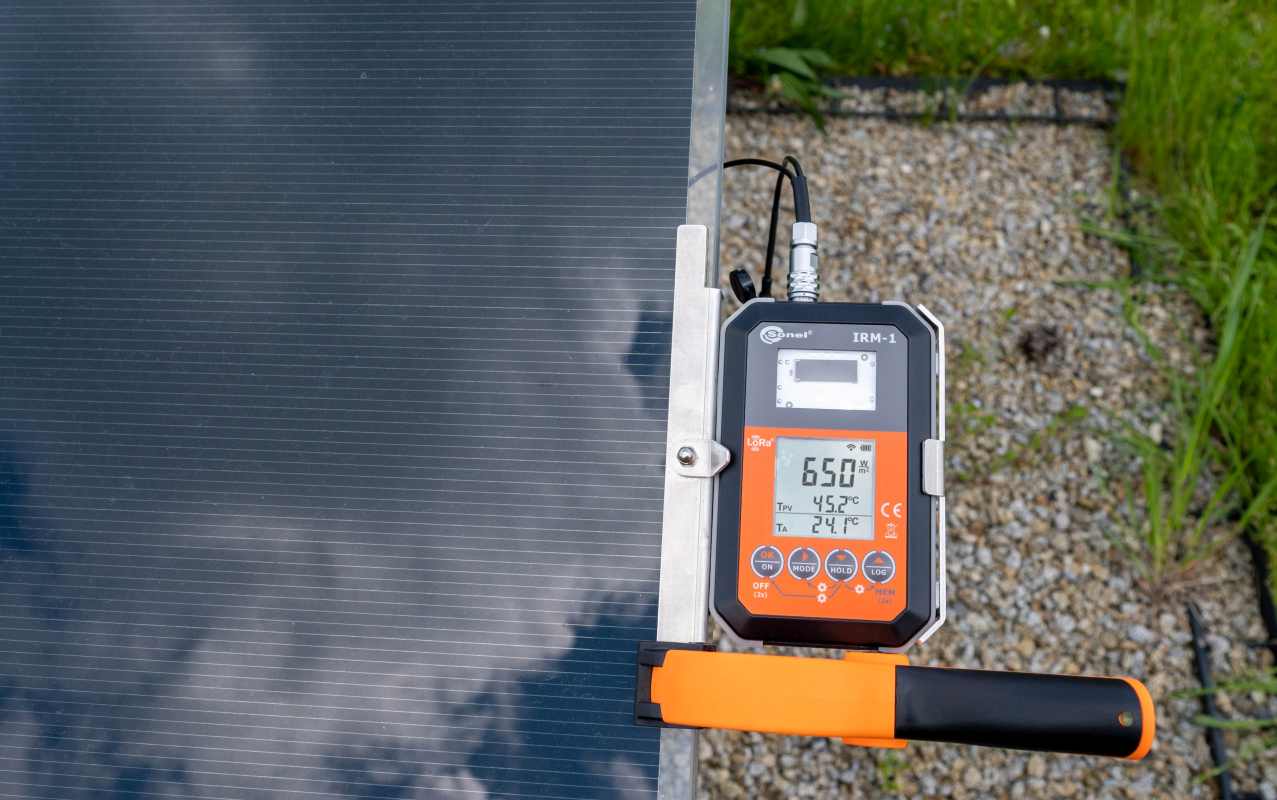

Sonel IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

Komunikacja i oprogramowanie

Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem PVM-1020 – nawet na dużej odległości. Dane pomiarowe z PVM-1020 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Parametr Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie
Napięcie AC 0,0 V…600,0 V 0,0 V…600,0 V 0,1 V ±(2% w.m. + 2 cyfry)
Napięcie DC 0,0 V…1000,0 V 0,0 V…1000,0 V 0,1 V ±(0,5% w.m. + 2 cyfry)
Prąd zwarcia ISC 0,0…20,0 A 0,0…20,0 A 0,1 A ±(1% w.m. + 2 cyfry)
Rezystancja izolacji
Rezystancja izolacji po stronie AC
Napięcie pomiarowe 250 V 250 kΩ…2,000 GΩ wg IEC 61557-2 0,0 kΩ…2,000 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V 250 kΩ…5,000 GΩ wg IEC 61557-2 0,0 kΩ…5,000 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V 500 kΩ…9,999 GΩ wg IEC 61557-2 0,0 kΩ…9,999 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Rezystancja izolacji po stronie DC
Napięcie pomiarowe 250 V / 500 V / 1000 V 250 kΩ…1,000 GΩ wg IEC 61557-2 0,0 kΩ…1,000 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,10 Ω…1999 Ω wg IEC 61557-4 0,00 Ω…1999 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
Pomiar prądu 0,0 A…400,0 A 0,0 A…400,0 A od 0,1 A ±(5% w.m. + 2 cyfry)
Pomiar mocy 0,0 kW…100,0 kW 0,0 kW…100,0 kW 0,1 kW ±(6% w.m. + 5 cyfr)
