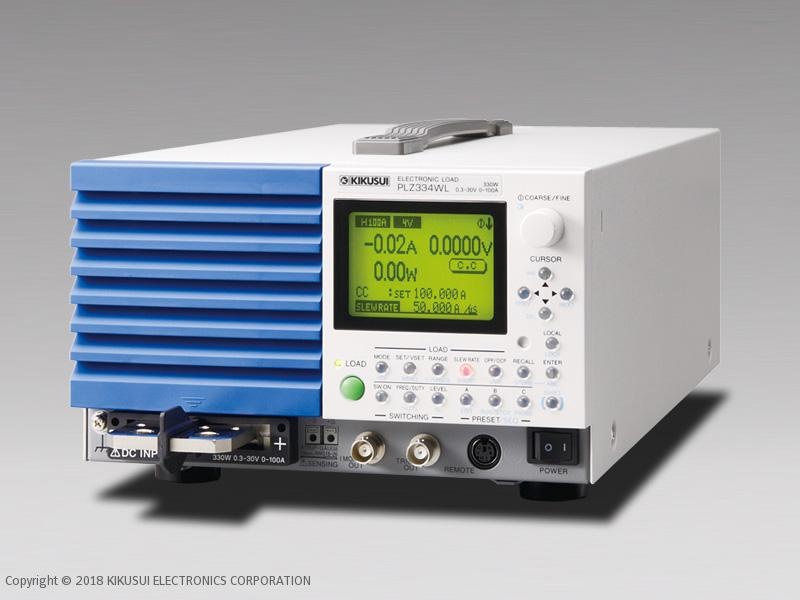

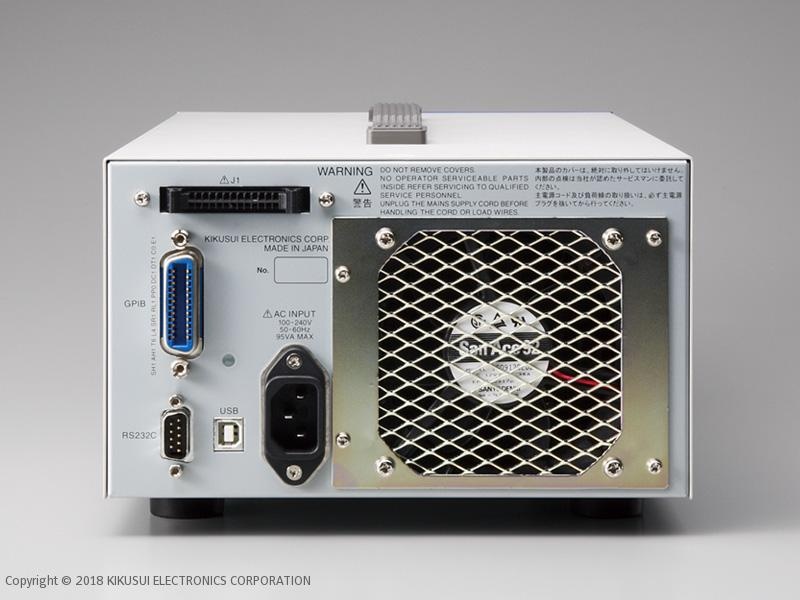

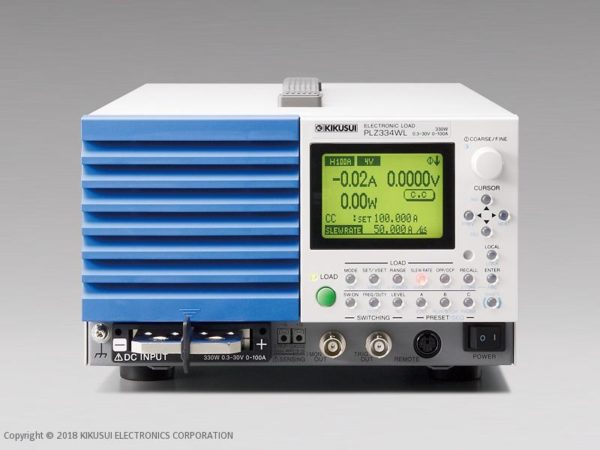

Obciążenie elektroniczne DC - KIKUSUI seria PLZ-4WL

Opis

Podczas gdy serii PLZ-4WL udaje się osiągnąć lepszą operatywność naszego konwencjonalnego modelu serii PLZ-4W, seria PLZ-4WL realizuje dużą szybkość czasu narastania i opadania (slew rate 50A/µs) w zakresie niskiego napięcia z dużym prądem.
PLZ-4WL oferuje sześć trybów pracy i jest wyposażony w różne funkcje, takie jak praca sekwencyjna, przełączanie, funkcja soft start oraz pomiar czasu i napięcia.

PLZ-4WL dotyczy nie tylko konwencjonalnego testu obciążenia zasilacza procesora, ale także może być zastosowany do jeszcze szybszego testu odpowiedzi prądowej. Ponadto, PLZ-4WL jest konstrukcją oszczędzającą miejsce (o 50% mniej objętości konwencjonalnego modelu), która może zaoszczędzić przestrzeń obiektu w miejscu testowania i może być stosowana do testowania pojedynczych ogniw w dużej skali akumulatora.

Zastosowania
- Test dla niskiego napięcie zasilania procesora CPU
- Test rozładowania dla dużego prądu akumulatora
- IV charakterystyczny test baterii słonecznej
- Test impedancji dla różnych typów akumulatorów i zasilaczy
- Test dla przekaźników i przełączników
- Absorbuje falę silnika bezszczotkowego
- Test dla charakterystyki czas-prąd
Realizacja pracy niskiego napięcia
Napięcie zasilania możliwe na poziomie 50mV. Nawet poniżej napięcia wejściowego of 0.3V, produkt ten może być używany przez zmniejszenie prądu.
Dokładne wyładowanie o niskim natężeniu przy niskim zakresie (1/100)
Każdy tryb pracy CC, CR oraz CP ma 3 zakresy (H, M, L). Zakres „L” wykorzystuje skalę 1/100, która obejmuje zakres od małej do dużej skali prądu.
Szybki slew rate
Ustaw slew rate na 50A/µs przy 2.3V napięcia na zaciskach wejściowych obciążenia.
Wygodna funkcja do testowania rozładowania
Timer wyłączenia automatycznego obciążenia i funkcje odcięcia mogą być zastosowane do pomiaru pojemności akumulatora
Tryb pracy
Zastosowany do 6 trybów pracy (Stały prąd, stała rezystancja, stałe napięcie, stała moc, stały prąd + stałe napięcie, stała rezystancja + stałe napięcie)
Funkcja sekwencji
Tryb sekwencji można ustawić w 2 trybach pracy (tryb normalny i szybki). Tryb szybki można ustawić na minimalny czas kroku 25µs i można go zsynchronizować z urządzeniem zewnętrznym za pomocą funkcji wejścia / wyjścia wyzwalacza.
Sterowanie analogowe zewnętrzne
Nie tylko sterowanie zewnętrzne dla CC, CR, CP i CV, ale także jest możliwe nakładanie prądu za pomocą zewnętrznego prądu wejściowego na obecną wartość ustawienia CC. Ponadto, może również Włączyć/Wyłączyć obciążenie.
Funkcje ochrony
Aby zapewnić bezpieczeństwo, wyposaża różne funkcje ochronne i uruchamia funkcję alarmu. Funkcja alarmu może być wysłana do źródła zewnętrznego jako wyjście alarmowe. Bezpiecznik służy do odcięcia wyjścia dla funkcji zabezpieczającej odwrotnego połączenia.
Inne funkcje
- Operacja przełączania
- Pamięci konfiguracji (100)
- CC soft-start
- Ustawianie Slew rate (CC)
- Ustawienie odpowiedzi (2 poziomy dla każdego CV oraz CR)
- Wyjście monitorowania prądu
- Teledetekcja
- …i więcej.

Model	Specyfikacja
PLZ164WL	Obciążenie elektroniczne DC (E-Load), 0.3 do 30V, 50A, 160W , Czas narastania: 2µs (który konwertuje na czas narastania i opadania), szybka odpowiedź, możliwe przeprowadzenie rzeczywistej symulacji obciążenia za pomocą funkcji sterowania sekwencyjnego, wyposażony w USB (dostarczane w standardzie)
PLZ334WL	Obciążenie elektroniczne DC (E-Load), 0.3 do 30V, 100A, 330W , Czas narastania: 2µs (który konwertuje na czas narastania i opadania), szybka odpowiedź, możliwe przeprowadzenie rzeczywistej symulacji obciążenia za pomocą funkcji sterowania sekwencyjnego, wyposażony w USB (dostarczane w standardzie)
