Wielofunkcyjne obciążenie elektroniczne DC - KIKUSUI seria PLZ-5W/5WZ

Opis

Wydajne obciążenie elektroniczne serii PLZ-5W jest następcą uznanej serii PLZ-4W, zachowując jednocześnie tę samą wysoką specyfikację i jakość wykonania. Postęp obejmuje wyświetlacz o wysokiej widoczności kolorów, działanie przy niskim napięciu od minimum 1V do maksimum 150V. Programowalne profile napięcia i prądu mogą być stosowane (wykorzystując nową funkcję ARB, stosowaną w testach LED/solarnych) do dziedziczonych 6 trybów pracy: stały prąd, stała rezystancja, stałe napięcie, stała moc, stały prąd + stałe napięcie, stała rezystancja + stałe napięcie.

Wyposażony w funkcję szybkiego reagowania, charakteryzującą się maksymalnym slew rate 60 A/μs (PLZ1205W) i minimalną rozdzielczością 10 μA (PLZ205W). Dodatkowe funkcje serii PLZ-5W obejmują: funkcję soft start, zmienny slew rate, wybór odpowiedzi (tryb CV/CR), funkcję przełączania, pamięć zadaną ABC, 20 konfiguracji zdefiniowanych przez użytkownika oraz funkcja sekwencji. Zaawansowana szybka odpowiedź sprawia, że PLZ-5W jest idealny do rozwoju i testowania dzisiejszych nowoczesnych zasilaczy, które wymagają zmiennej prędkości zmian prądu. Ta zaleta rozciąga się na testowanie obecnych zacisków / przetworników.

Seria PLZ-5W jest dostępna w 4 standardowych modelach, które można stopniowo rozszerzyć, dodając dodatkowe jednostki podnoszenia ciśnienia (PLZ2405W), aby osiągnąć maksymalne obciążenie elektroniczne 10,8 kW/2160A DC.
Następujące interfejsy komunikacyjne są instalowane w standardzie: LAN (zgodny z LXI), USB, RS232C i sterowanie analogowe. Dostępny jest opcjonalny interfejs GPIB.

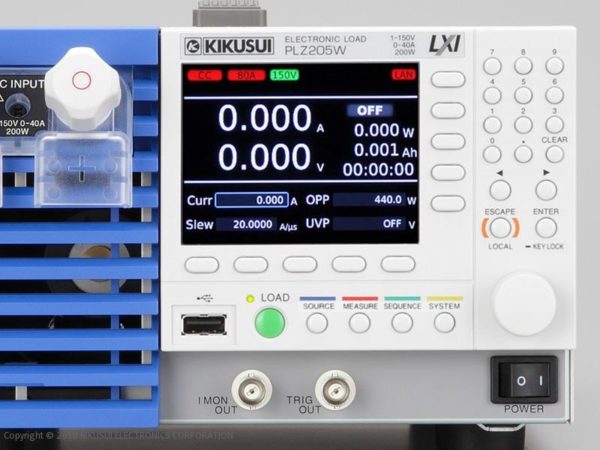

Kolorowy wyświetlacz ciekłokrystaliczny (LCD)

Wysokiej jakości kolorowy wyświetlacz. Wartości napięcia, prądu, mocy, pojemności prądowej (Ah) i pojemności mocy (Wh) są wygodnie wyświetlane.
Maksymalny Slew Rate 60 A/μs
Osiągnięcie czasu narastania 4 μS w celu osiągnięcia prądu znamionowego. Ocena zasilania wymaga szybkiej odpowiedzi przejściowej, którą seria PLZ-5W osiąga z łatwością.
Charakterystyka śledzenia wysokich prędkości
Charakterystyka śledzenia napięcia o wysokiej prędkości w trybie CR jest idealna do zastosowań takich jak testy rozruchu dla zasilaczy.
Interfejsy komunikacyjne są zawarte w standardzie
LAN (LXI) / USB / RS232C jako interfejs standardowy. Użyj przeglądarki z komputera, smartfona lub tabletu, aby uzyskać dostęp do serwera sieciowego wbudowanego w serię PLZ-5W dla wygodnego sterowania i monitorowania. *Opcja GPIB
Oprogramowanie Wavy do tworzenia sekwencji dla PLZ-5W (SD023-PLZ-5W)
Wavy dla PLZ-5W (SD023-PLZ-5W) to oprogramowanie wspierające tworzenie sekwencji oraz działanie zasilaczy Kikusui i obciążenia elektronicznego. Oprogramowanie “Wavy” pozwala tworzyć i edytować sekwencje wizualnie za pomocą myszki bez znajomości programowania. Umożliwia kontrolowanie obciążenia elektronicznego w celu monitorowania napięcia i prądu, rejestrowania i tak dalej.
Tryb charakterystyk arbitralnych I-V (ARB)
W trybie ARB charakterystyki arbitralne I-V mogą być ustawione za pomocą wprowadzenia wielokrotnych punktów I-V (wartości zadane napięcia i prądu). Od 3 do 100 punktów może być zarejestrowanych, a odstęp między dwoma punktami jest automatycznie liniowo interpolowany. Ten tryb może być używany do symulacji obciążeń LED i innych DUT z nieliniowymi charakterystykami.

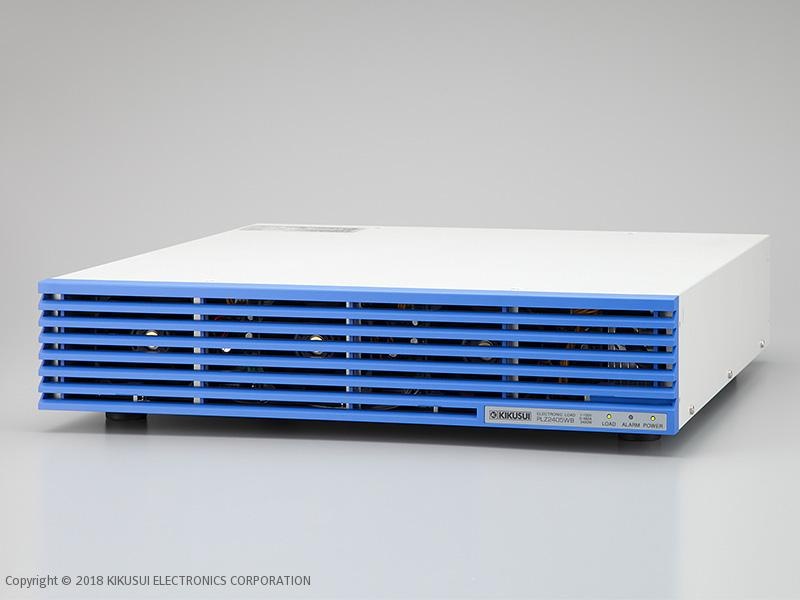

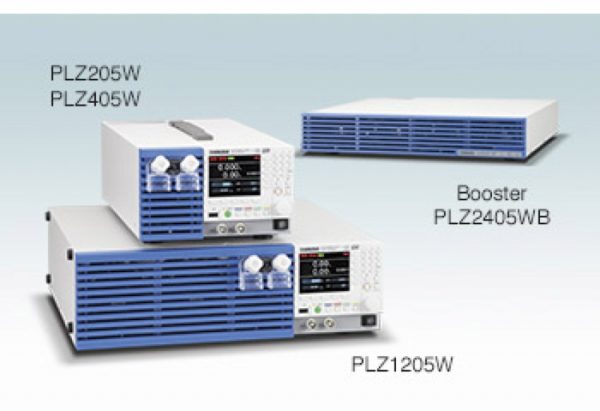

Booster (PLZ2405WB)
Osiągnięcie 2400 W w rozmiarze „2U”. Podłączenie do 4 jednostek wzmacniających (PLZ 1205W) zwiększa maksymalną wydajność system do 10,8kW 2160A. Wymagany jest opcjonalny kabel równoległy (PC01-PLZ-5W) do połączenia pomiędzy jednostkami wzmacniającymi master, a slave.
*PLZ2405WB jest dedykowanym wzmacniaczem dla PLZ1205W. Nie można go używać z żadnym innym modelem.
Praca równoległa

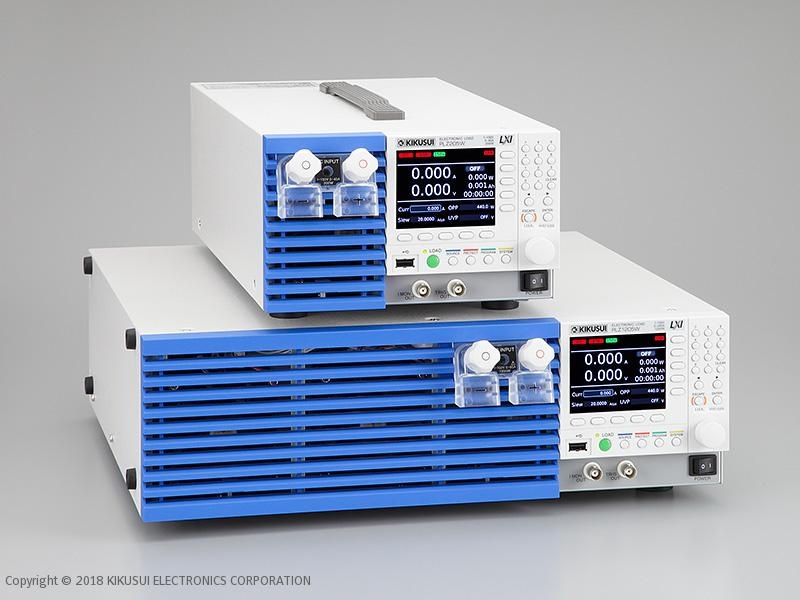

Wiele urządzeń tego samego typu może być połączonych równolegle. Bez używania wzmacniaczy można podłączyć równolegle do pięciu jednostek tego samego modelu, w tym jednostkę master (maksymalnie 6kW 1200A). W konfiguracji połączenia równoległego, Jednostka sterująca master obsługuje jedną lub więcej jednostek slave, umożliwiając sterowanie całym systemem oraz przeglądanie sumy połączonych danych na panelu jednostki głównej. Aby podłączyć jednostki, należy użyć tak dużo opcjonalnych kabli równoległych (PC01-PLZ-5W) ile jest jednostek do podłączenia.*PLZ2405WB (Wzmacniacz) dostarczany jest z jedną sztuką równoległego kabla roboczego (PC01-PLZ-5W).
System na dużą skalę PLZ-5W SR serii SR (Smart Rack)
Dostępny jest kompaktowy, dużej skali system, serii SR (Smart Rack). Moc wejściowa jest dostępna na 6kW, 10.8kW, 15,6kW oraz 20.4kW. Maksymalny prąd wejściowy wynosi 2160A. (*1200A dla PLZ6005W)

Model	Specyfikacja

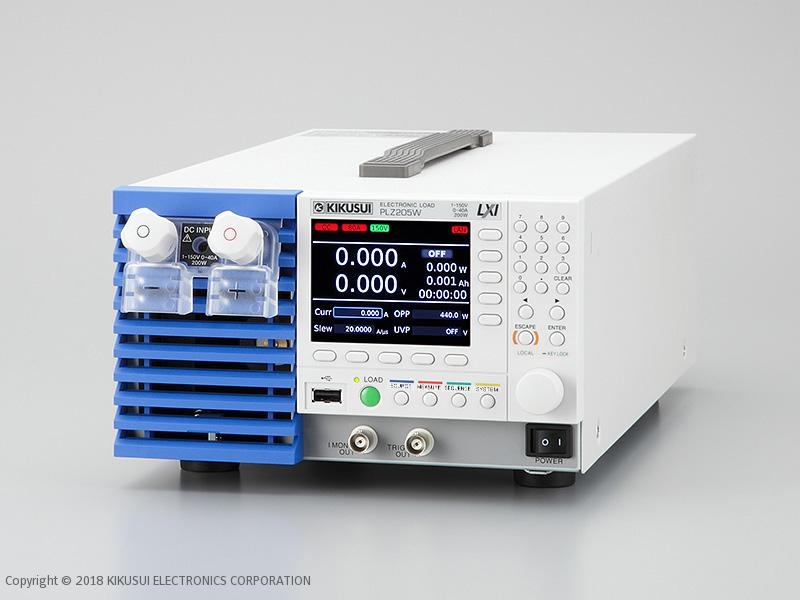

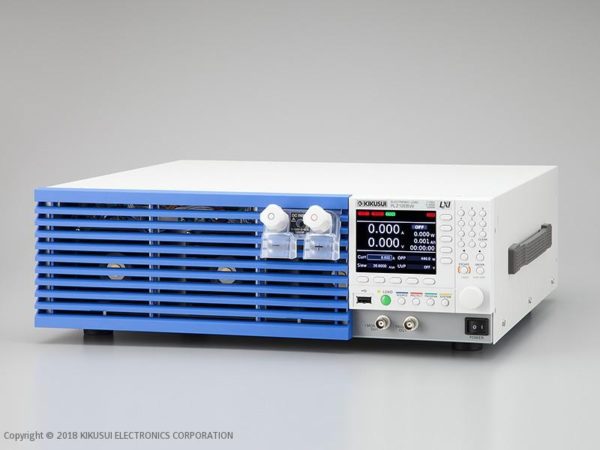

PLZ205W	Obciążenie elektroniczne DC: Maksymalnie 200 W, 1–150 V, 40 A. Wyposażony w 6 trybów (stały prąd / stała rezystancja / stałe napięcie / stała moc / stały prąd + stałe napięcie, stała rezystancja + stałe napięcie) oraz tryb arbitralnych charakterystyk I-V (ARB), aby odtworzyć nieliniowe charakterystyki obciążenia. Szybka odpowiedź przy 4 μs czasu rozruchu. Funkcja sterowania sekwencji umożliwia symulację rzeczywistego obciążenia. Praca równoległa umożliwia skalowanie. W standardzie dostępne są interfejsy komunikacyjne LAN, RS-232C oraz USB. Opcja *GPIB
PLZ405W	Obciążenie elektroniczne DC: Maksymalnie 400 W, 1–150 V, 80 A. Wyposażony w 6 trybów (stały prąd / stała rezystancja / stałe napięcie / stała moc / stały prąd + stałe napięcie, stała rezystancja + stałe napięcie) oraz tryb arbitralnych charakterystyk I-V (ARB), aby odtworzyć nieliniowe charakterystyki obciążenia. Szybka odpowiedź przy 4 μs czasu rozruchu. Funkcja sterowania sekwencji umożliwia symulację rzeczywistego obciążenia. Praca równoległa umożliwia skalowanie. W standardzie dostępne są interfejsy komunikacyjne LAN, RS-232C oraz USB. Opcja *GPIB
PLZ1205W	Obciążenie elektroniczne DC: Maksymalnie 1200 W, 1–150 V, 240 A. Wyposażony w 6 trybów (stały prąd / stała rezystancja / stałe napięcie / stała moc / stały prąd + stałe napięcie, stała rezystancja + stałe napięcie) oraz tryb arbitralnych charakterystyk I-V (ARB), aby odtworzyć nieliniowe charakterystyki obciążenia. Szybka odpowiedź przy 4 μs czasu rozruchu. Funkcja sterowania sekwencji umożliwia symulację rzeczywistego obciążenia. Praca równoległa umożliwia skalowanie. W standardzie dostępne są interfejsy komunikacyjne LAN, RS-232C oraz USB. Opcja *GPIB
PLZ2405WB	Jednostka wzmacniająca dla PLZ1205W: Maksymalnie 2400W, 1–150V, 480A. Możliwość podłączenia do czterech jednostek PLZ2405WB równolegle do każdej jednostki master PLZ1205W (maksymalnie 10.8 kW, 2160 A). (Dedykowany wzmacniacz dla PLZ1205W. Nie można połączyć się z innym modelem.)
PLZ6005W SR	Duża pojemność obciążenia elektronicznego połączona z PLZ1205W i wzmacniaczem za pomocą dedykowanych części regałów. 6000W, 1–150V, 1200A. W standardzie wyposażony jest w cyfrowe interfejsy (LAN, USB i RS-232C). Zdolny do pracy za pomocą oprogramowania Sequence creation „Wavy”.
PLZ10005W SR	Duża pojemność obciążenia elektronicznego połączona z PLZ1205W i wzmacniaczem za pomocą dedykowanych części regałów. 10.8kW, 1–150V, 2160A. W standardzie wyposażony jest w cyfrowe interfejsy (LAN, USB i RS-232C). Zdolny do pracy za pomocą oprogramowania Sequence creation „Wavy”.
PLZ15005W SR	Duża pojemność obciążenia elektronicznego połączona z PLZ1205W i wzmacniaczem za pomocą dedykowanych części regałów. 15.6kW, 1–150V, 2160A. W standardzie wyposażony jest w cyfrowe interfejsy (LAN, USB i RS-232C). Zdolny do pracy za pomocą oprogramowania Sequence creation „Wavy”.
PLZ20005W SR	Duża pojemność obciążenia elektronicznego połączona z PLZ1205W i wzmacniaczem za pomocą dedykowanych części regałów. 20.4kW, 1–150V, 2160A. W standardzie wyposażony jest w cyfrowe interfejsy (LAN, USB i RS-232C). Zdolny do pracy za pomocą oprogramowania Sequence creation „Wavy”.

PLZ205WZ (SPEC21192)	Obciążenie DC z funkcją pomiaru impedancji w serii PLZ – 5W. Obciążenie elektroniczne DC: Maks. 200 W, 1-150 V, 40 A. Pomiary impedancji są wykonywane podczas rozładowania, umożliwiając pomiar wartości impedancji w czasie rzeczywistym z DUT. Możliwość pomiaru R, jX, θ i Z. Mierzy częstotliwość AC od 100 Hz do 10 kHz (siedem stałych ustawień), a poziomy sygnału mogą być ustawiane dowolnie. Wyposażony w funkcję korekcji nachylenia napięcia, która minimalizuje wpływ nachylenia napięcia podczas testów rozładowania akumulatora. Funkcja regulacji zera pozwala na zwiększenie dokładności podczas krytycznych pomiarów impedancji. Wyniki pomiarów i informacje graficzne mogą być kopiowane bezpośrednio z aplikacji do programów takich jak Excel.
PLZ405WZ (SPEC21192)	Obciążenie DC z funkcją pomiaru impedancji w serii PLZ – 5W. Obciążenie elektroniczne DC: Maks. 400 W, 1-150 V, 80 A. Pomiary impedancji są wykonywane podczas rozładowania, umożliwiając pomiar wartości impedancji w czasie rzeczywistym z DUT. Możliwość pomiaru R, jX, θ i Z. Mierzy częstotliwość AC od 100 Hz do 10 kHz (siedem stałych ustawień), a poziomy sygnału mogą być ustawiane dowolnie. Wyposażony w funkcję korekcji nachylenia napięcia, która minimalizuje wpływ nachylenia napięcia podczas testów rozładowania akumulatora. Funkcja regulacji zera pozwala na zwiększenie dokładności podczas krytycznych pomiarów impedancji. Wyniki pomiarów i informacje graficzne mogą być kopiowane bezpośrednio z aplikacji do programów takich jak Excel.
PLZ1205WZ (SPEC21192)	Obciążenie DC z funkcją pomiaru impedancji w serii PLZ – 5W. Obciążenie elektroniczne DC: Maks. 1200 W, 1-150 V, 240 A. Pomiary impedancji są wykonywane podczas rozładowania, umożliwiając pomiar wartości impedancji w czasie rzeczywistym z DUT. Zdolny do pomiarów R, jX, θ i Z. Mierzy częstotliwość AC od 100 Hz do 10 kHz (siedem stałych ustawień), a poziomy sygnału można ustawić dowolnie. Wyposażony w funkcję korekcji nachylenia napięcia, która minimalizuje wpływ nachylenia napięcia podczas testów rozładowania akumulatora. Funkcja regulacji zera pozwala na zwiększenie dokładności podczas krytycznych pomiarów impedancji. Wyniki pomiarów i informacje graficzne mogą być kopiowane bezpośrednio z aplikacji do programów takich jak Excel.
